CAD中图层的标注样式、字体及图形单位永久保存的方法
当我们在使用CAD绘图时,可能会发生自己辛苦做出来的图层字体和样式等成果在另一台电脑上显示不出。 虽然不是大问题,但有时导致无法正常工作,那该怎么处理呢,下文给大家分享一下CAD中图层的标注样式、字体及图形单位永久保存的具体解决方法:

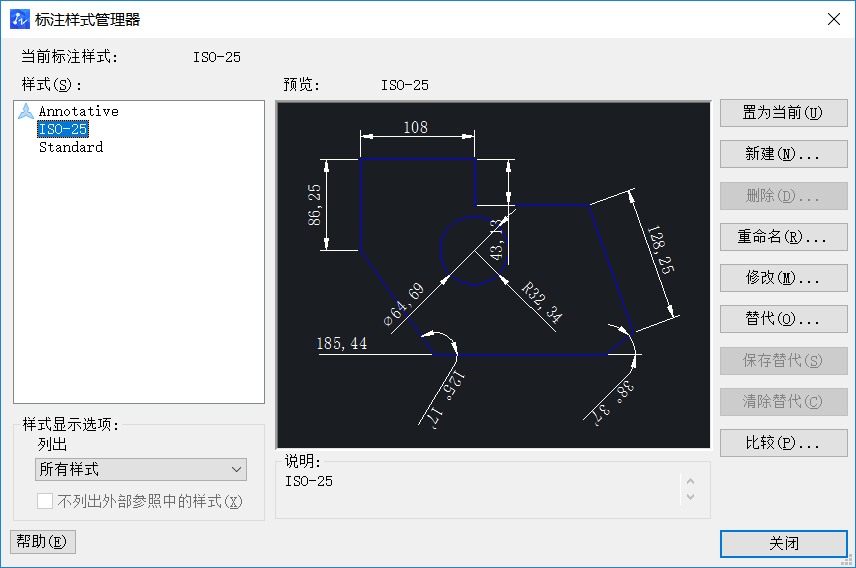

1、首先打开CAD软件,设置好图层的名称、颜色、线宽和线型。设置标注样式,快捷键是d。如下图所示:

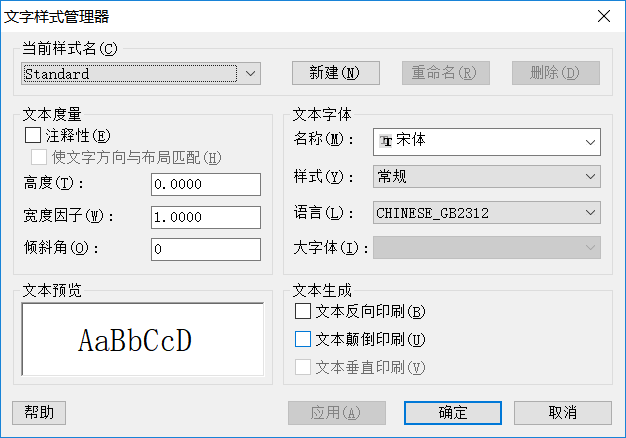

2、设置字体,快捷键是st,如下图所示。

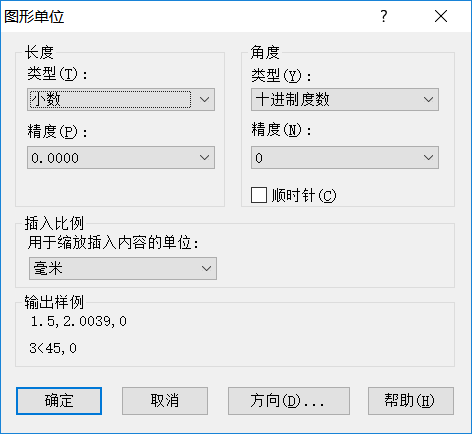

3.还需要设置一下图形单位,命令行输入“units”,在设置字体的“宽度因子”时候比如想要0.7, “精度”是1,只要改成0.0或者0.00,那么字体的宽度因子就变成0.7了。

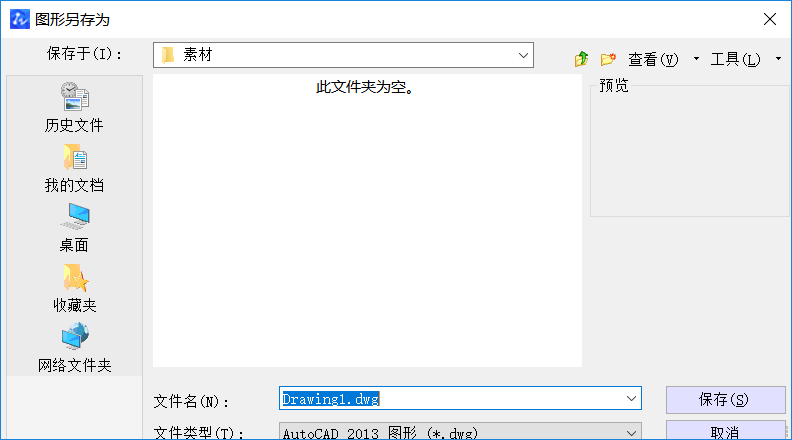

5、全部设置好了以后,点击保存或者另存为,格式选择“dwt",自动出现如下图所示的对话框。在这个路径里复制刚才保存的DWT文件,放到自己U盘里,去到别的电脑也可以使用了。
这个功能可以帮助我们有效的减少和避免这些突发事件带来的损失,大家都可以为自己的CAD设置起来。
