CAD中表格的應用也是很廣泛的,不斷更新的版本的CAD在操作上比之前更簡單了。下面,我們通過具體步驟操作,來看一下使用過程。
1.做表格之前,先讓我們設置好表格樣式。設置樣式可以通過一下途徑:

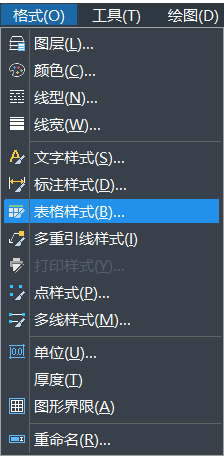

在命令行輸入命令“TABLESTYLE" 或在菜單欄選擇”格式——表格樣式“

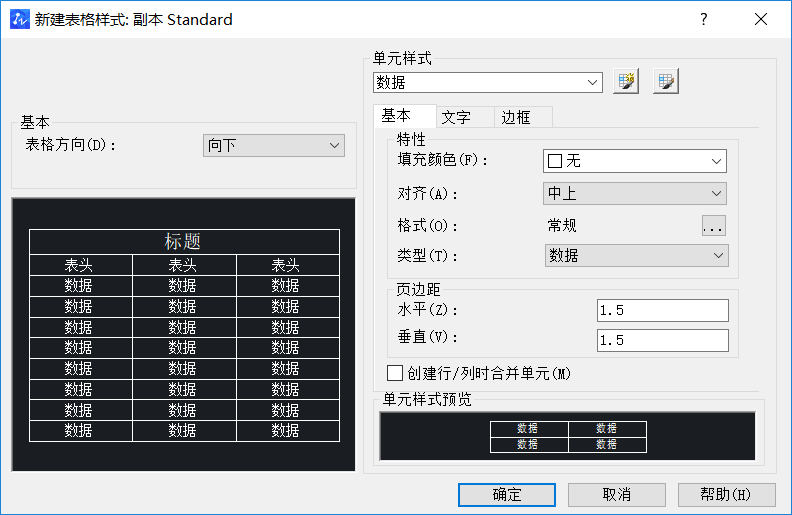

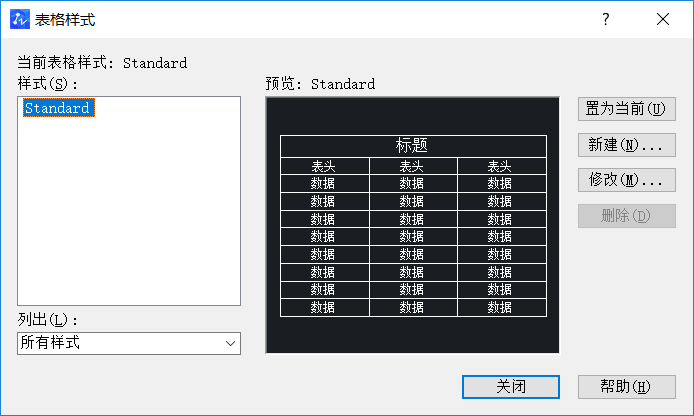

2.設置屬于自己的格式:在彈出”表格樣式“對話框,可以新建或者修改樣式:例如顏色、文字、邊框、對齊方式等,別忘了按“確定”保存。 樣式一經設置、永久有效。

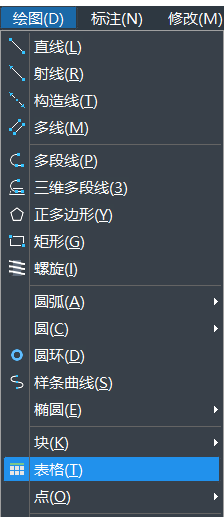

3. 開始所需創建表格:樣式設完了,就可以創建了,命令行輸入“TABLE”或在菜單欄選擇“繪圖——表格”

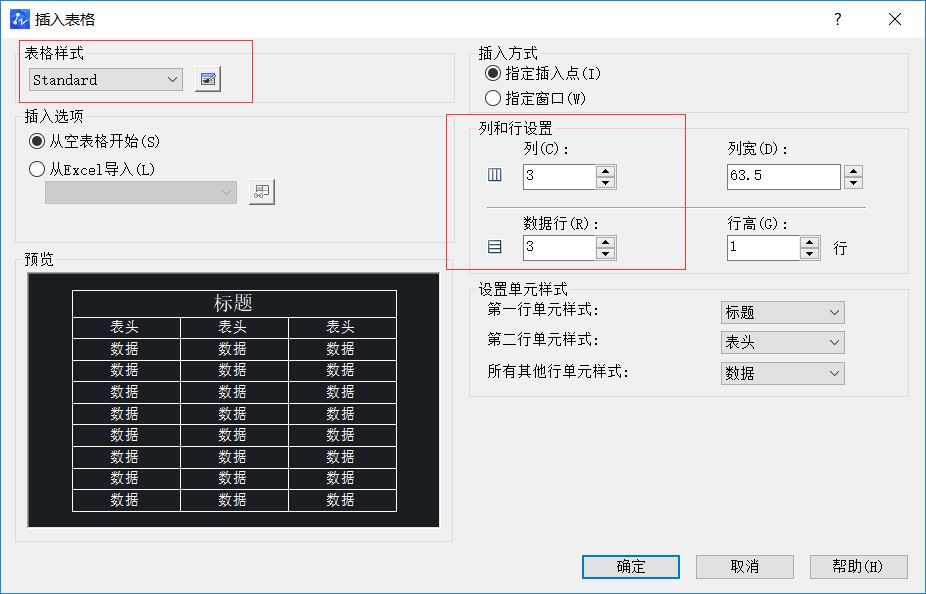

4.進行具體操作——編輯表格:在彈出的“插入表格”對話框“,完成以下必備操作步驟:指定剛才設好的樣式,確定表格的行數和列數。其他的操作選項,例如插入的方式、單元格的樣式,根據需要選擇設定就可以。
5. 編輯表內的文字,可以采取下列方式:命令行輸入“TABLEEDIT",并選擇表格或者在相應表格內鼠標雙擊即可編輯文字。
以上就是今天關于表格使用方法的分享,希望對正在學習CAD的小伙伴們有所幫助。
