我們在使用CAD軟件的過程中，繪制所需的圖常常需要計算它的周長，而CAD計算圖形尺寸的功能非常的方便，那么大家知道cad如何計算圖形中的周長嗎?今天分享一下關于CAD計算圖形中的周長的方法吧,具體方法步驟如下：

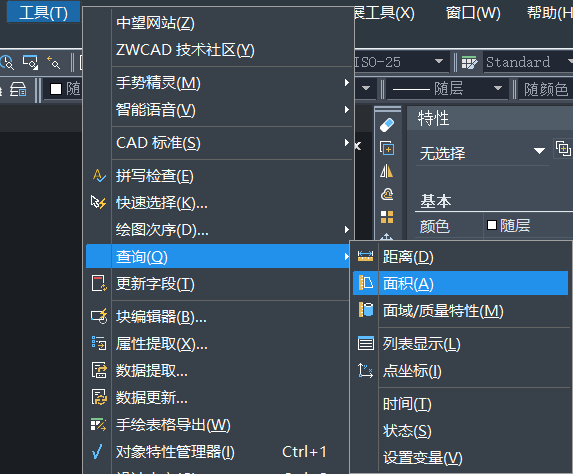

1.首先打開CAD軟件，用CAD計算一下，先找到工具中的“查詢”分欄中的“面積”，這個可以計算我們所要的面積。

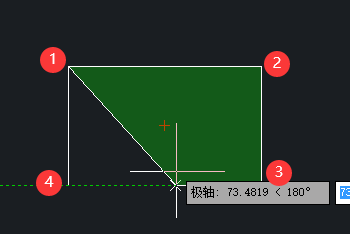

2.進入面積查詢命令后，我們一次選擇這4個點，，要按照封閉的順序來選，如下圖所示：

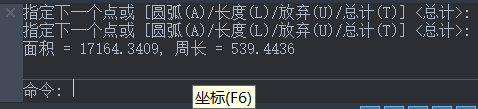

3.4個點選完了之后，我們按回車鍵，就是確定我們選擇的區域，如下圖所示，區域就面積，周長就是四邊長度。這里要說一下，單位都是mm，求面積時是米每平方，所以這里往前數6個零。
4. 接著我們也可以試試計算不規則圖形，方法同上面是一致，計算出來的結果即我們想要計算的周長。
圖形的周長和面積都可以使用這個方法來進行計算，簡單快速，有助于我們更好地繪圖。
