在使用CAD軟件過程中,我們可以在【外部參照】選項板中對外部參照進行編輯和管理。調用【外部參照】選項板的方法如下:

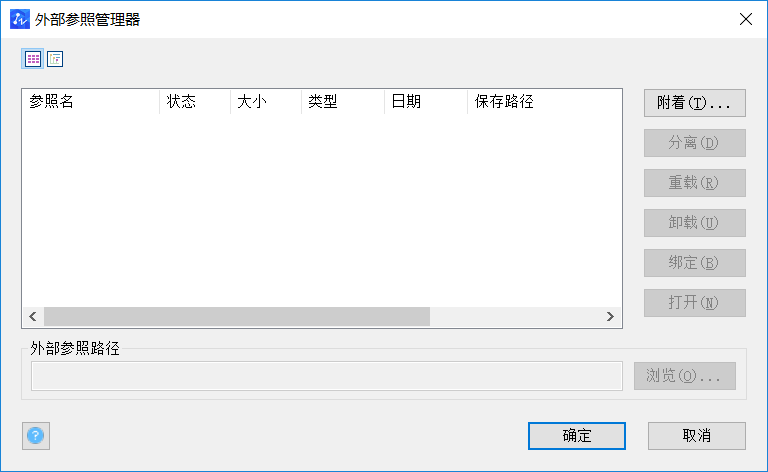

1.命令行:在命令行中輸入快捷鍵XR/XREF。彈出對話框如下圖所示:
2.各選項功能如下:
按鈕區域:此區域有【附著】、【幫助】兩個按鈕,【附著】按鈕可以用于添加不同格式的外部參照文件;【幫助】按鈕可以打開系統的幫助頁面,從而可以快速了解相關的知識。
【文件參照】列表框:此列表框中顯示了當前圖形中各個外部參照文件名稱,單擊其右上方的【列表圖】按鈕或【樹狀圖】按鈕,可以設置文件列表框里的顯示形式。【列表框】表示以列表形式顯示,【樹狀圖】表示以樹型顯示。
【詳細信息】選項區域:用于顯示外部參照文件的各種信息。選擇任意一個外部參照文件后,將在此處顯示該外部參照文件的名稱、加載狀態、文件大小、參照類型、參照日期以及參照文件的存儲路徑等內容。
當附著多個外部參照后,在文件參照列表框中文件上右擊,將彈出快捷菜單,在菜單上選擇不同的命令可以對外部參照進行相關操作。
3.右側快捷菜單中各命令的含義如下:
打開:單擊該按鈕可在新建窗口中打開選定的外部參照進行編輯。在【外部參照管理器】對話框關閉后,顯示新建窗口。
附著:單擊該按鈕可打開【選擇參照文件】對話框,在該對話框中可以選擇需要插入到當前圖形中的外部參照文件。
卸載:單擊該按鈕可以從當前圖形中移走不需要的外部參照文件,但移走后仍保留該文件的路徑,當希望再次參照該圖形時,單擊對話框中的【重載】即可。
重載:單擊該按鈕可在不退出當前圖形的情況下,更新外部參照文件。
拆離:單擊該按鈕可從當前圖形中移去不再需要的外部參照文件。
4. 操作具體步驟:
例如我們現在需要把一個【圖框.dwg】文件插入到【圖紙.dwg】文件中,
(1)打開【圖紙.dwg】文件,點擊【外部參照】
(2)彈出外部參照對話框,點擊第一個圖標,選擇附著DWG
(3)彈出文件【選擇參照文件】對話框,選擇【圖框.dwg】文件,點確定
(4)然后會彈出【附著外部參照】對話框,路徑類型里面選擇【相對路徑】,參照類型選擇【附著型】,最后點擊確定
(5)在窗口點選插入基點就可以了。
外部參照管理器的使用方法基本都已詳細介紹,內容僅供參考,有需要的小伙伴可以仔細閱讀并動手操作。
