CAD阵列是非常常用的一个命令,其中,阵列方法有两种,一种是矩形阵列,有点像excel表格一样,横是多少行,竖是多少列,最终整体外观呈现矩形形状。另一种是环形阵列,像那个绳子转图形一样,最终图形整体外观呈现圆形形状。
CAD默认的一般是矩形阵列,如果需要准换成环形阵列,只需按照下面设置即可。具体步骤如下:

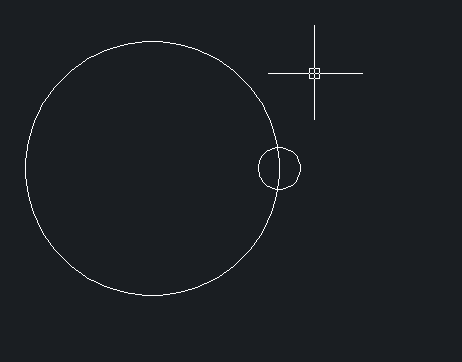

1.首先我们打开CAD软件,接下来我们要把下面的小圆围绕着大圆做一个环形阵列,如下图所示:
2.我们在下方命令栏输入命令符“array”,进入阵列设置面板。

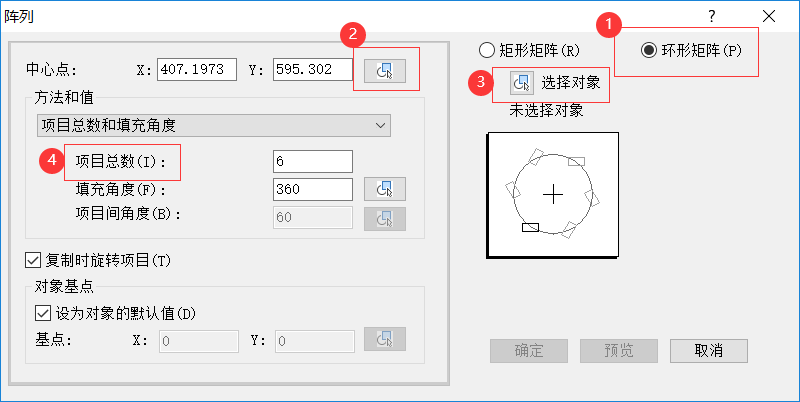

3.我们先选择“环形阵列”,然后在2区域拾取要环绕的中心点,3区域选择对象, 注意这个对象是要环绕的对象,就像图形中的小圆,确定对象后按回车键回到阵列页面,4区域选择环绕密度,也就是环绕中心点需要重复多少个图形,如下图所示:

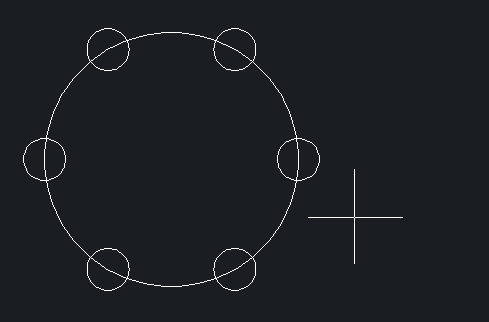

4.设置完成后点击确定,这样我们就可以看到大圆的圆弧上已经被六个小圆环绕了。
在CAD中如何使用环形阵列的方法步骤分享给大家了,希望对在学习CAD的小伙伴们有帮助。
