在使用CAD建筑軟件繪制圖紙的時候,很多設計師都會用毫米來做單位,但是在進行房間面積計算時,又希望用米來做單位,這樣就涉及到單位轉換的問題了,很多人也都想知道如何更快速的使用CAD軟件進行CAD面積轉換,雖然直接使用CAD計算面積無法調整單位,但CAD軟件提供了轉換單位的工具,下面我們來簡單介紹一下,具體步驟如下:

1. 打開CAD軟件,打開需要轉換單位的圖形

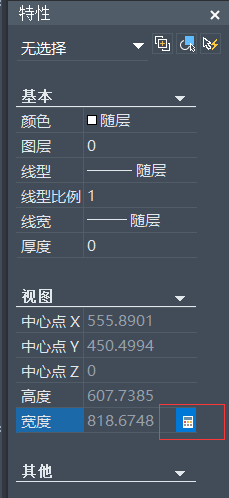

2. 選中填充,按CTRL+1打開特性面板,找到視圖。

3. 在CAD特性面板中視圖下方單擊高度或?qū)挾龋竺鏁霈F(xiàn)一個計算器圖標,單擊此圖標,可以打開CAD自帶的快速計算器。

CAD計算面積時轉換單位的方法

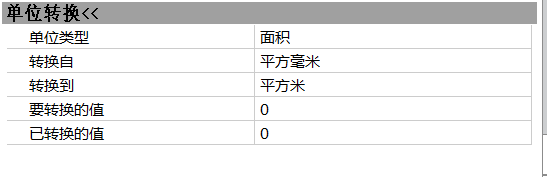

4. 在計算器的數字和運算符下面找到“單位轉換”,單擊展開“單位轉換”相關參數。單擊“長度”,會顯示一個下拉列表,在列表中選擇“面積”,將轉換自單位設置成平方毫米,將轉換到設置為平方米,在“要轉換的值”文本框中單擊,然后在上面的顯示面積結果的輸入框單擊,數值就會復制到下面的方框中,已轉換的值就出來了,如圖所示:



CAD計算面積時轉換單位的方法



5.單擊下面已轉換的值,后面會出現一個計算器按鈕,單擊此按鈕,轉換的值就會顯示到上面的輸入框中,頂部會顯示剛才進行運算的公式。我們可以利用這個值進行其他計算。

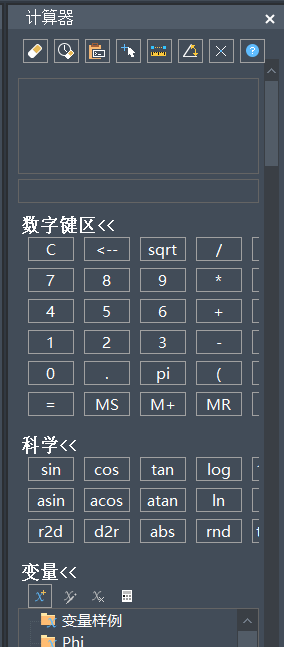

6.CAD的快速計算器不僅可以在特性面板中打開,也可以直接打開使用,輸入quickcalc命令后回車,或按CTRL+8就可以打開計算器,以及在工具菜單和面板中打開計算器。

CAD計算面積時轉換單位的方法





CAD計算面積時轉換單位的方法


今天主要介紹的是CAD計算面積時,通過計算器來轉換單位的方法,但CAD計算面積的操作不止這一種,大家在使用CAD軟件換算面積時可以根據實際需要選擇適合自己的方法轉換單位。
