CAD软件是绘制图纸时需要使用的软件,但有时为了方便绘图,设计师需要将CAD图形插入到Word或者WPS中。下面我们整理了一些将图形插入Word或者WPS的方法,大家可以根据实际情况参考使用。

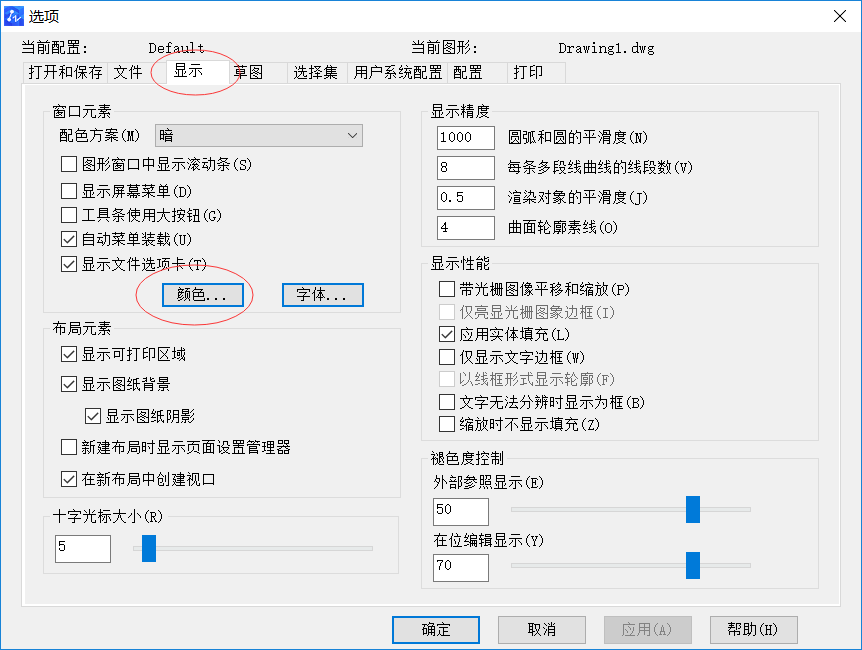

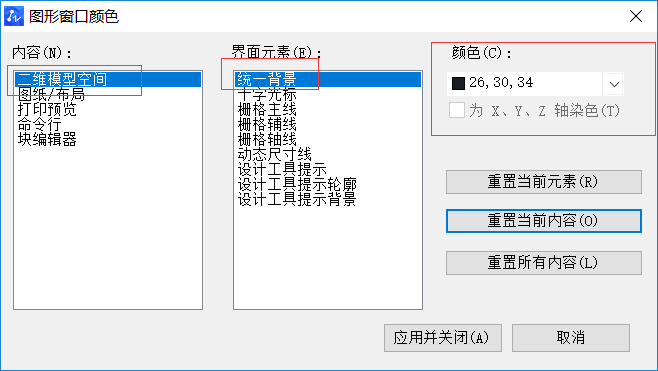

方法一:QQ微信截图,输出BMP位图后再粘贴到文档中。 这是较简单的方法。但是放大后会失真,而且插入的是带有黑色背景的图片。如果要追求一些视觉效果的话,可以考虑将CAD中的背景颜色调成与文档一致的白色,打开CAD软件,在上方菜单栏选择【工具】——【选项】——【显示】——【颜色】——【二维模型空间】——【统一背景】——调整颜色即可。如下图所示:
方法二:复制粘贴:直接在CAD中复制,在word中粘贴,粘贴后通过剪裁缩放调整好位置大小即可。
方法三:虚拟打印JPG后,复制粘贴:其他方法插入的效果是各个图层的颜色,并非统一的黑灰色,且不好控制线宽。通过设置好的打印样式可以输出比较美观的打印文件,然后再复制粘贴。
方法四:输出wmf格式文件:这种方法输出的结果是Word中CAD图形不能编辑,但缩放时不会出现锯齿,是矢量的,这个方法也可以防止别人篡改文档中的图形。在保存文件时选择保存类型为【图元文件(*。Wmf)】即可。
在CAD软件绘图的过程中,大家可以根据不同的需求选择不同的方法,希望对大家有帮助。
