CAD中圆如何等分

熟悉CAD软件操作的可能都知道怎么定位图形中的等分点,但是,在CAD绘图的过程中会遇到复杂的等分点,比如300、500等分点该怎么操作?如何用更少的时间实现操作呢?

1.以半径为1000的圆中3等分点为例:

(1)在左侧常用功能下选择圆或直接在命令栏输入快捷命令C,直接输入半径1000,圆画好了;

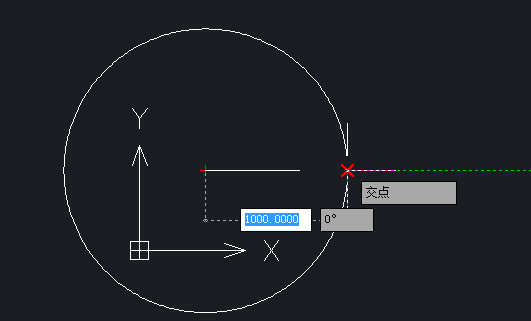

(2)以圆心为起点水平画一条圆的半径,即确定了三等分点的第一个点。

(3)以圆心为起点画直线,输入A、确认,再输入角度120度,长度1000,即第二个等分点确认。

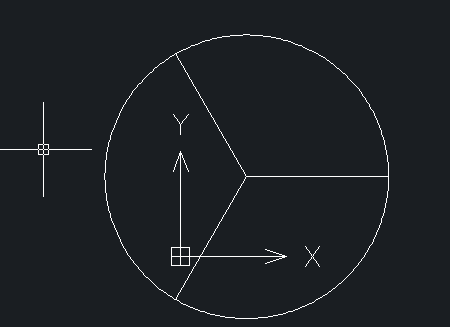

(4)同第二步一样,角度改为240度,即可得到第三个等分点。

CAD中圆如何等分



CAD中圆如何等分



CAD中圆如何等分





2.30或300等分点,较复杂的情况如何解决?

(1)同样在界面画出半径为1000的圆 。

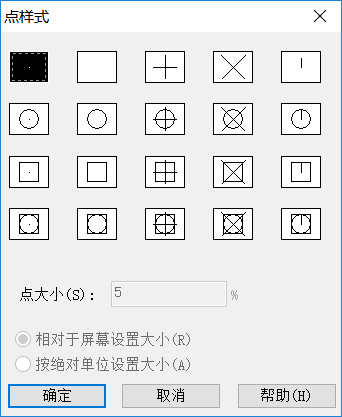

(2)然后点击格式功能中的点样式,选择一个等分标注样式。

(3)命令框中输入DIV回车确定。

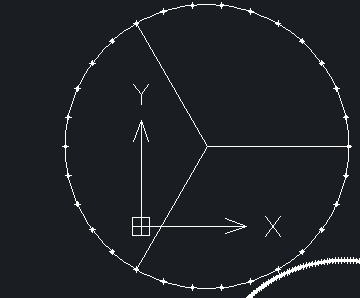

(4)选中圆,输入等分点数3,即可将圆等分成3等分;输入30或300即可等分成相应等分点。

CAD中圆如何等分



CAD中圆如何等分



CAD中圆如何等分





在绘图界面中用户可以直接捕捉各类线的等分点,支持直线、圆弧、椭圆、多段线等对象,动态显示是第几个等分点,且可随时在状态栏调整等分数。

今天分享了关于图形如何等分的方法,掌握这个技巧一定程度上可以帮助大家更加快捷绘图,希望对大家有帮助。
