我们在使用CAD软件绘图过程中,有时需要得出两个图形之间的距离,那么就会有人问:两椭圆或者两圆之间的距离怎么标注呢?(不是象限点),今天我们来学一学标注距离的方法吧,具体方法如下:

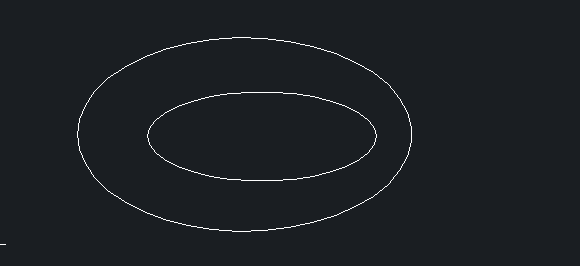

1.首先打开CAD软件,两椭圆如下图所示:
2.解决方法:在下方命令栏输入对齐标注快捷键DAL并按回车键;

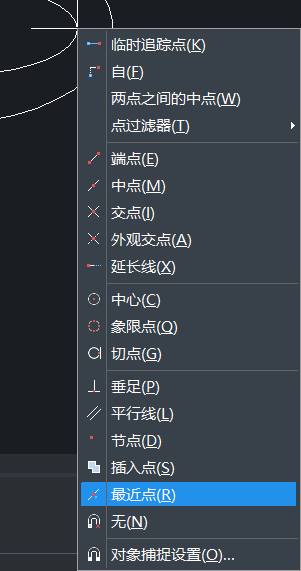

3.接着按住shift+鼠标右键选择最近点;
4.在椭圆上任意捕捉一点后,输入per回车,第二点捕捉垂足;

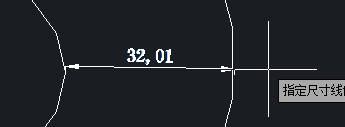

5.结束操作后,最后我们可以得出两者之间的距离,完成如下图:
在CAD中得出两椭圆或两圆之间距离并标注的方法是不是比较容易掌握,大家今天又掌握了一个相关技能,希望大家可以在学习CAD的路上越走越好。
