CAD中进行区域图案填充的步骤
在使用CAD软件过程中，我们可以在图形上创建图案填充及渐变色填充，这样可以使图形层面清晰，以凸显某个区域或表示某种材质。今天分享一下如何在图形上使用HATCH命令填充某些区域，具体操作如下：
1. 首先我们打开CAD软件，接着打开需要填充的图形，然后在下方命令栏执行Hatch(H)命令

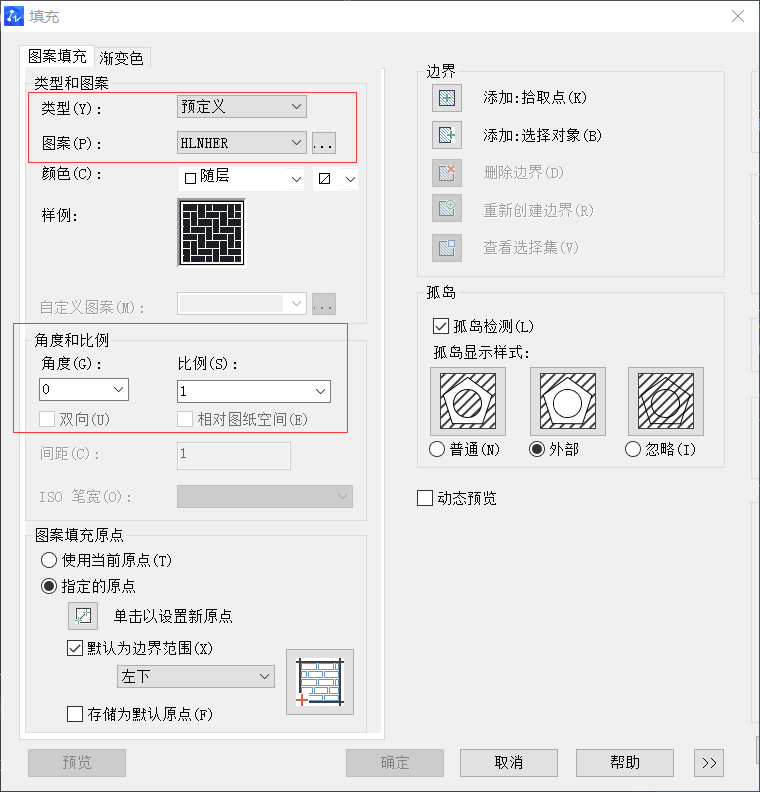

2. 在“图案填充”页中，“类型”选择“预定义”，在“图案填充”标签页中，选择图案“HLNHER”，“角度”设为0，“比例”设为1，如下图所示：

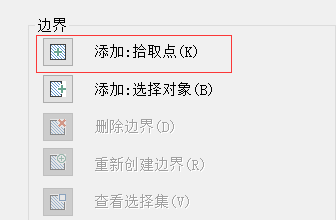

3.在“边界”标签页中，点击”添加：拾取点“按钮后，在要填充的图形内点击一点来选择填充区域。从填充效果来看，拾取点的方式明确地指定了要填充的区域，结果比较好掌握，而且适用于绝大多数情况；选择对象的方式则要求相对较高，边界最好是封闭多段线，如果不是多段线，需要正好构成一个封闭区域。选择交叉不封闭的线时也可以填充，但结果会很奇怪。正因为这样的原因，大部分人都采用了拾取点的方式来创建填充。有些情况下拾取点和选择对象的结果是一样的，而在有些情况，比如我们需要忽略封闭多段线内的其他线时，直接点选多段线进行填充无疑是最佳的选择。
4.调整填充图案比例。改变比例，在“边界”标签页中，用鼠标再次选择填充区域，不断重复以上步骤，让比例逐渐合适。
5.“确定”执行填充，某些图案填充结果出现，则完成图案填充。
使用图案填充可以使图形层面清晰，区分表现对象的材质特性，准确表达自己的设计理念，也可以用来标识修改过的图形范围。希望这一技能的分享对大家有帮助。
