CAD指定比例縮放的方法
在使用CAD軟件過程中，如果需要把邊長15的五邊形通過比例因子縮放成邊長30的五邊形，也就是擴大2倍，縮放比例因子=30/15，需要怎么做呢？(如下圖所示)具體方法步驟如下：

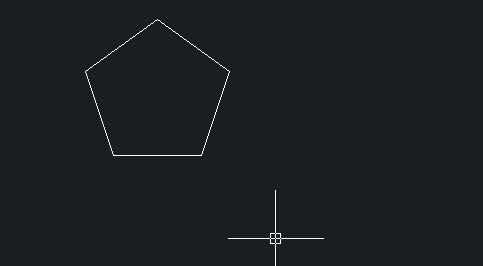

1.首先打開CAD軟件，如下圖是邊長為15的五邊形，現在把它邊長變為30的五邊形。

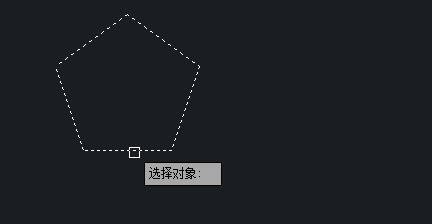

2.在下方命令行輸入SC快捷鍵后回車，選擇需要縮放的五邊形對象，按回車鍵確認。

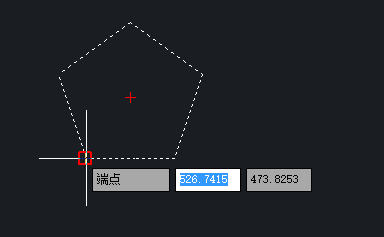

3.接著根據提示繼續指定縮放基點，這里選擇五邊形左下角的端點，如下圖所示：
4.然后指定比例因子，這里根據上方要求輸入30/15，然后回車，如下圖所示：

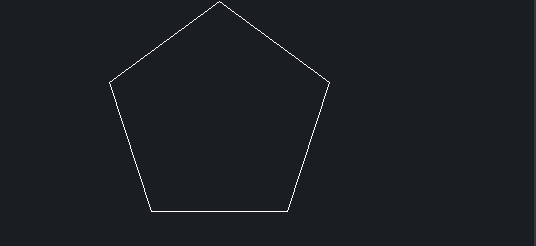

5.則邊長為30的五邊形縮放完成。
以上介紹了關于在CAD中指定比例因子縮放的方法，方法比較簡單，正在學習CAD的小伙伴們可以參考內容實際操作一下，相信你們會收獲更多。
