在使用CAD繪圖過程中，最重要的一個步驟是設置標注樣式，這樣繪制出來的圖紙符合國標標準，那么我們今天講述一下CAD設置機械及建筑設置標注樣式的過程方法，具體操作步驟如下：

尺寸樣式的設置：第一步設置公共參數，第二步分別設置各子樣式的參數。

第一步：設置公共參數（1~5）

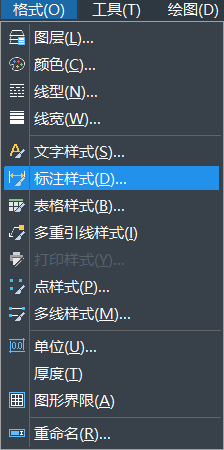

1、新建GB樣式，

在“直線和箭頭”卡片上設置尺寸線、尺寸界線等參數如圖。圖中起點偏移量為建筑圖的標準，如果是機械圖，可以按默認值不變。

2、選擇尺寸文字樣式

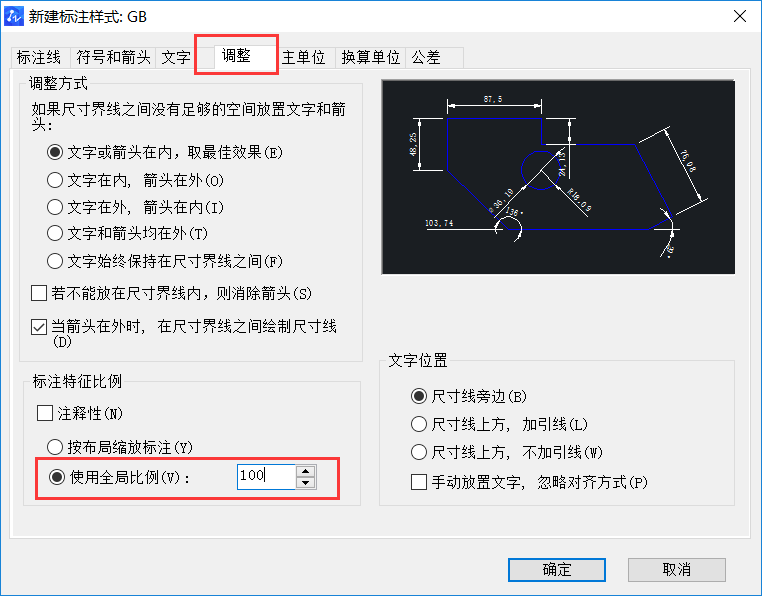

3、考慮標注比例因子：比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50；如出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局（圖紙空間）縮放標注”，不必指定DIMSCALE的值。

4、單位可以是缺省值。

5、公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的GB樣式。

第二步：分別設置各子樣式（6~14）：線性標注、直徑標注、半徑標注、角度標注

6、設置線性尺性標子樣式：繼續“新建”，在“用于”下選擇“線性標注”。

7、點擊“繼續”，為線性標注設置參數。

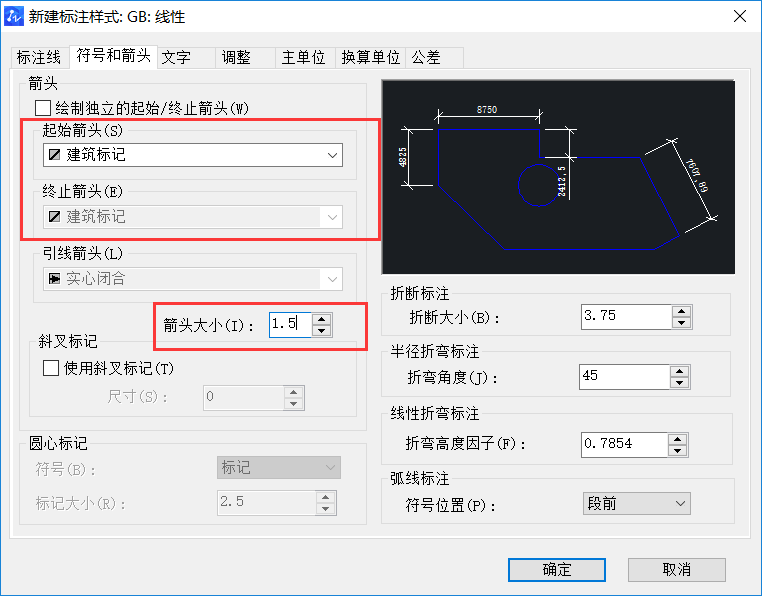

對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投影長度，國標要求斜線長2~3mm。

其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。

8、點擊確定，看到GB樣式下的線性標注子樣式。

9、設置直徑標注子樣式。

繼續“新建”，在“用于”下選擇“直徑標注”，點擊“繼續”，為直徑標注設置參數。

10、對直徑標注的文字及箭頭位置作調整。

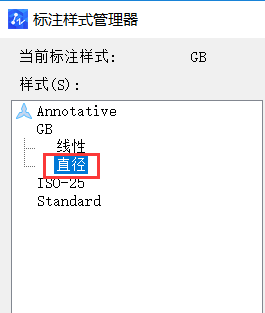

11.、點擊“確定”完成GB樣式下的直徑標注子樣式。

12、半徑標注子樣式與直徑標注的設置完全相同。

注：即使是建筑圖，其直徑、半徑、角度尺寸仍用箭頭。半徑標注子樣式與直徑標注的設置完全相同。

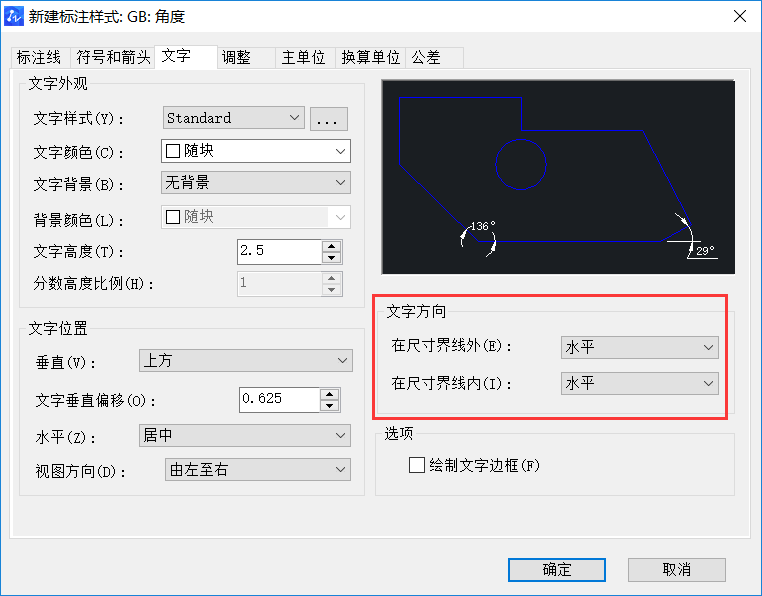

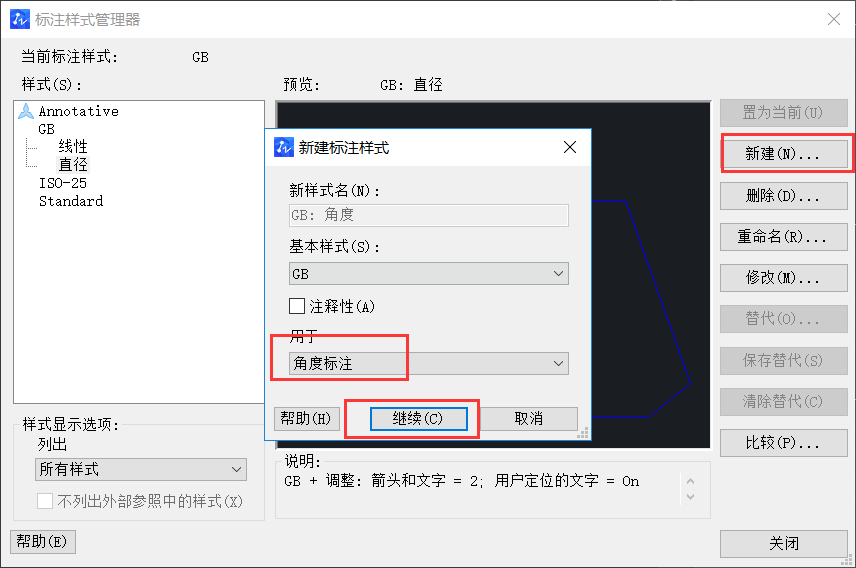

13、設置角度標注子樣式。角度標注國標要求文字水平注寫。

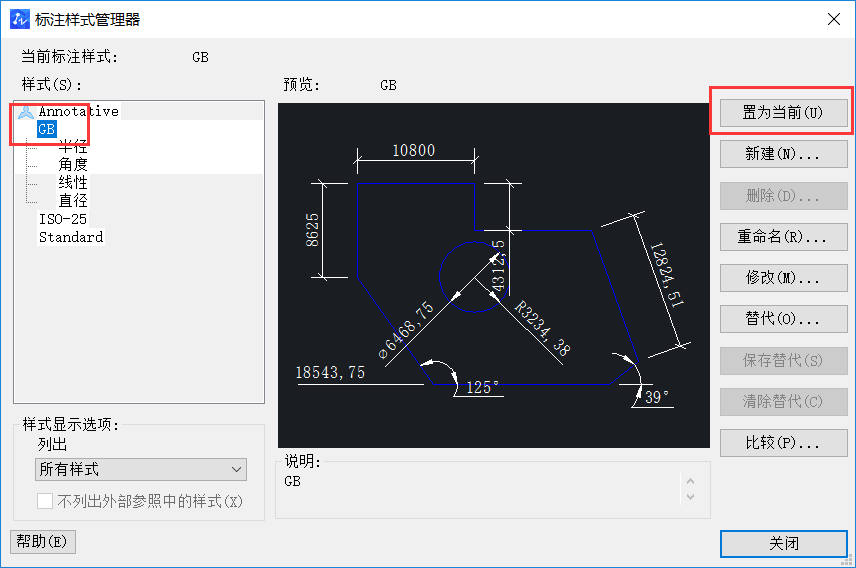

14、完成上述操作后符合國標的尺寸標主樣式設置完畢，將GB樣式置為當前樣式即大功告成。

雖然整個過程比較復雜，但是小伙伴們只要根據實際情況再參考這些步驟操作一次，相信大家都能很好地掌握。
