在使用CAD軟件繪圖過程中，大家有時可能需要幾個相同或相似的圖形，今天這篇文章介紹一下用CAD畫相似矩形的步驟，大家可以參考操作一下，具體步驟如下：

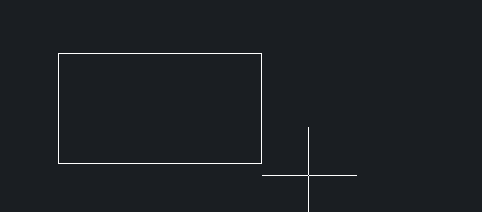

1.首先我們打開CAD軟件，接著繪制一個矩形，如下圖所示：

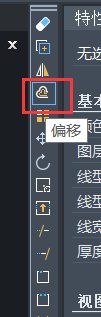

2.然后我們?cè)谟覀?cè)點擊修改欄的偏移，如下圖所示：
3.根據下方命令欄提示我們輸入需要偏移的間距，這里以“30”為例，輸入之后按回車鍵確認，

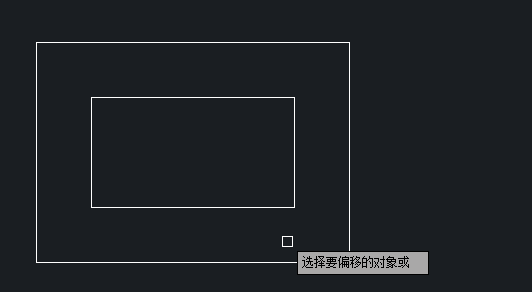

4.繼續根據提示左鍵點擊需要偏移的圖形。

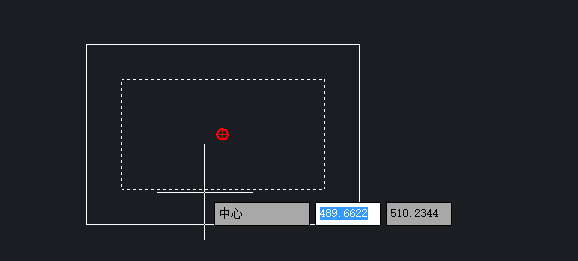

5.最后將鼠標移到要偏移的一側并單擊左鍵則類似矩形可以了，如下圖所示：
6.如果需要多個圖形的話重復4,5步即可。
根據上面6個步驟則可以繪制出相似的矩形，在CAD中繪制相似相同矩形方法還有其他，但這個技巧操作簡單易懂，希望對正在學習CAD的小伙伴有所幫助。
