在使用CAD繪圖中如果想要對齊多個六邊形,該如何操作呢,下面我們來看一下CAD圖形對齊的方法吧,具體如下:

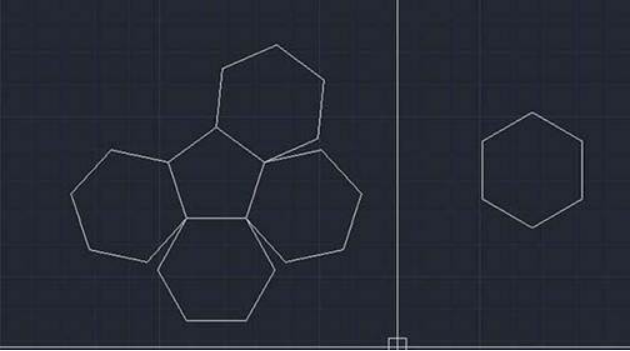

1、首先打開CAD軟件,進入繪圖頁面,接著打開需要對齊的圖形,即將下圖中六邊形放置在五邊形剩余的邊上。為了解決這個問題,需要進入對齊狀態,直接在下方命令行輸入命令“al”后按空格鍵確定,如下圖所示:

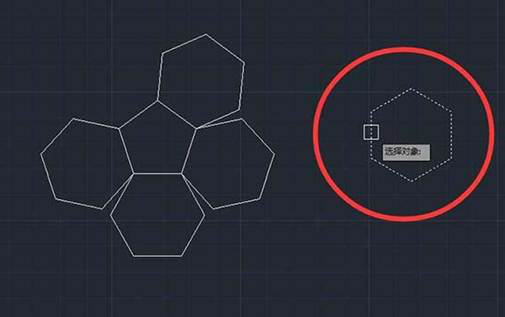

2、進入對齊狀態后,選擇對齊的對象,這里選擇整個六邊形,如下圖所示:

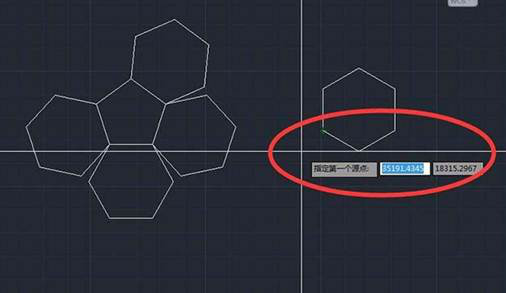

3、對齊的關鍵是點對點的對齊,當所有點對齊了,圖形都能貼合了。這里只要對齊兩個點,先指定第一個源點,如下圖所示:

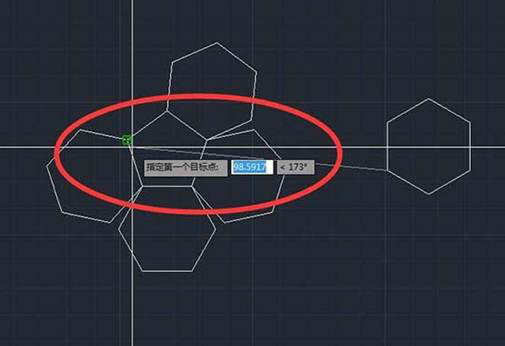

4、擁有了源點,然后選擇對應的目標點,點擊鼠標選擇想讓第一個源點重合的那個目標點,如下圖所示:

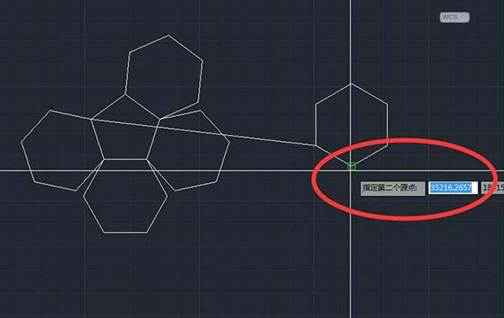

5、再選擇第二個源點,視情況而定源點的數量,這邊對齊一條邊只需用到兩點。

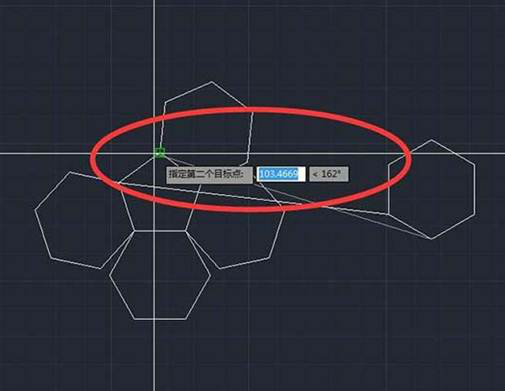

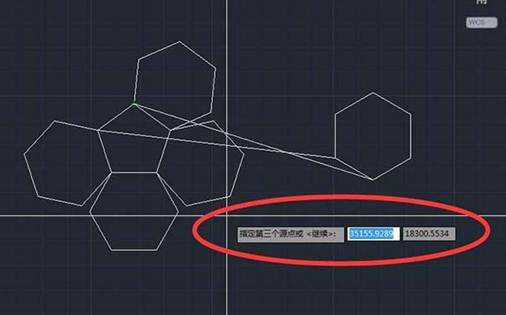

6、選擇第二個目標點,現在我們可以看到圖片里的對齊線,這就是我們的對齊軌跡了。
7、這邊兩個源點已重合,則可以按空格鍵確認

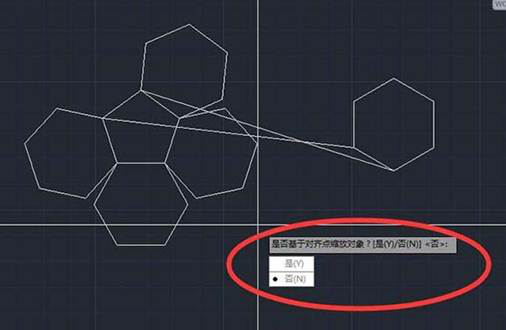

8、按下空格鍵后,會彈出“是否基于對齊點縮放對象”,是,源點間的長度將會縮放至目標點之間的長度,換句話說,就是這里六邊形的邊會跟五邊形的一樣長。否,就是維持原來長度不變。

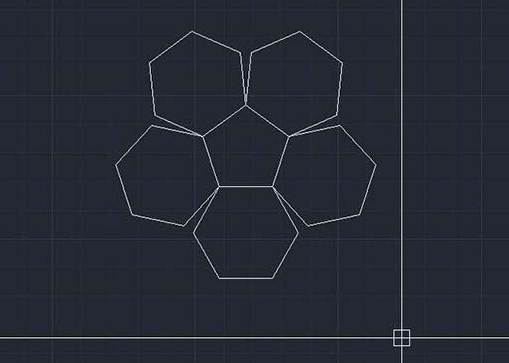

9、這里選擇了“是”,這樣六邊形就對齊到五邊形上了,如下圖所示:
以上詳細介紹了在CAD中如何對齊圖形的教程,希望這些繪圖技巧可以對大家有幫助。
