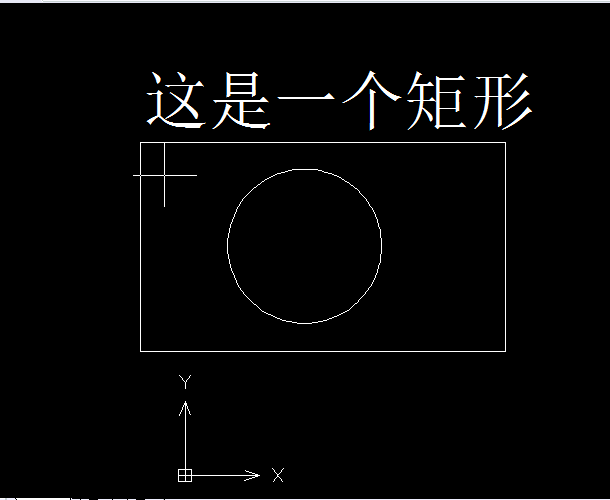

CAD使用过程中,有时需要将文字图形一起整合为块,方便在图形绘制的其他时候快速插入。而其中的文字一般是标注或者注释。例如下图中的这是一个矩形的文字和矩形图案。我们应该怎样做才可以让文字和图像整合为一个块呢?今天我们一起来学习一下吧,具体步骤如下:

CAD如何将图形文字整合为块

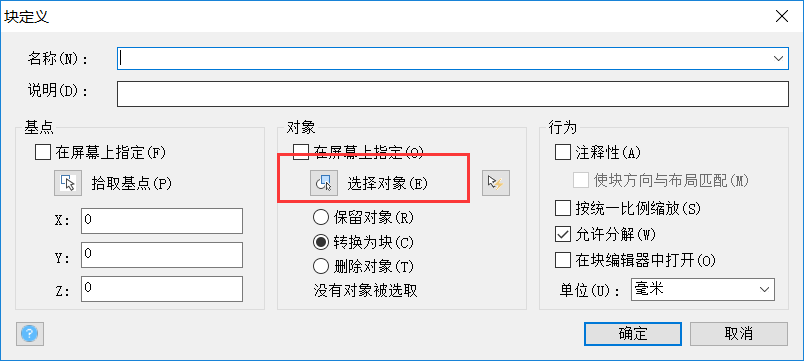

其实这个操作比较简单:我们先选中所需要整合为块的图形,然后输入命令符“B”(块命令),然后选择对象,起个名字即可。

CAD如何将图形文字整合为块

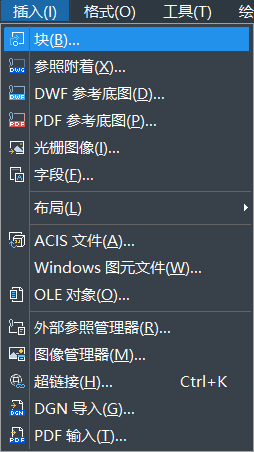

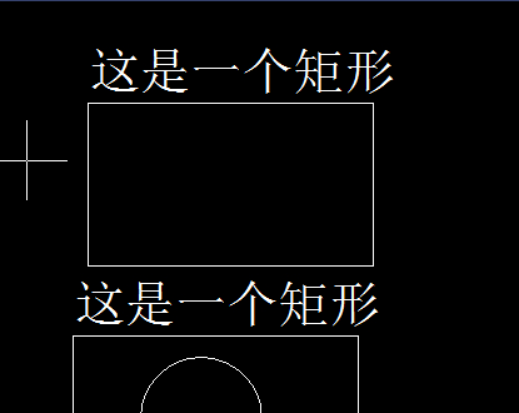

那么这样整合为块真的可以使文字的图案为整体吗?大家验证一下,我们选择“插入”菜单里的“块”,选择确定。然后选择刚才我们给块起的名字,移动插入点。大家可以看到,在原来图形的上面已经插入了一个矩形和文字的图案。所以说,这样是可以将文字图形整合为一个块的。

CAD如何将图形文字整合为块



CAD如何将图形文字整合为块

以上介绍了在CAD中如何将图形文字整合为块的方法,大家可以参考这个方法实际操作一下,希望对大家有帮助。
