大家在使用CAD過程中可能會覺得CAD軟件沒有微軟辦公軟件這么方便,有時需要調整幾個東西為同一個特性、樣式的時候沒有格式刷會比較麻煩。但其實,CAD里面也是有格式刷的。格式刷即“MA”命令。MA命令全程“matchprop”(特征匹配),是和office里面格式刷一樣的。利用這個命令,我們可以快速的建立一個通用的仰視,從而快速應用到別的圖形上,從而節省時間,也統一了樣式。下面可以看一下具體操作步驟:

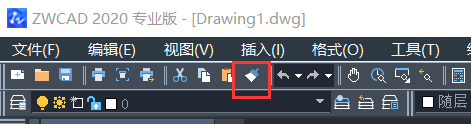

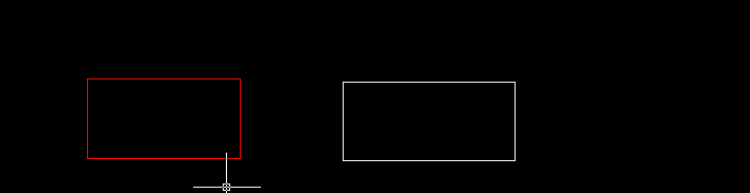

1.例如下圖,我們要將紅色矩形的屬性套用到白色矩形上面。先在下方命令行輸入“MA”命令符,或者點擊上方選項卡中的按鈕:

CAD中如何使用格式刷命令

CAD中如何使用格式刷命令



CAD中如何使用格式刷命令

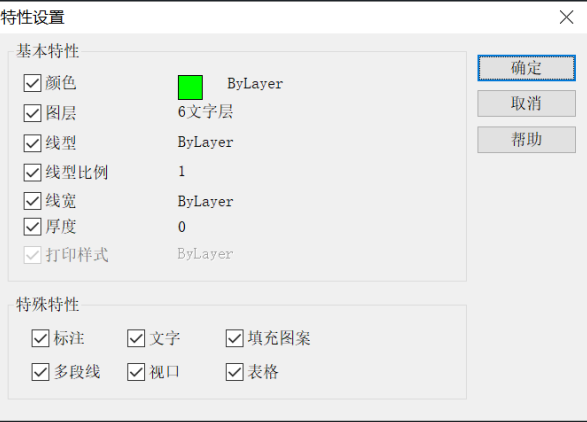

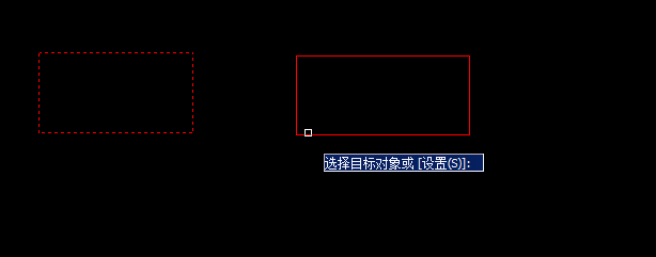

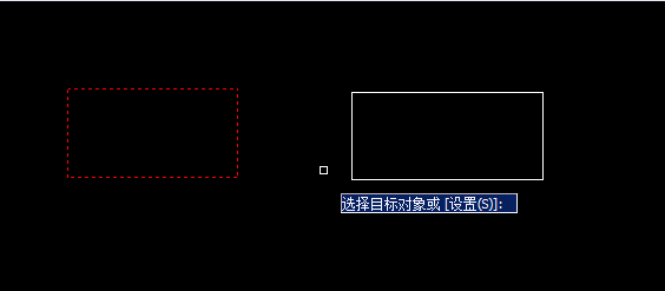

2.然后根據提示選擇紅色矩形為源文件,{如果要控制傳遞某些特性,可以輸入 s命令(設置)。在“特性設置”對話框中,清除不希望復制的項目(默認情況下所有項目都打開)}然后選擇白色矩形ENTER回車鍵確認,這樣簡單操作后即可將格式等套用過去了,如下圖所示:

CAD中如何使用格式刷命令CAD中如何使用格式刷命令



CAD中如何使用格式刷命令

CAD中如何使用格式刷命令

掌握了這個實用的技巧,大家可以在使用CAD過程中根據實際需要將格式快速應用到別的圖形上,從而提高繪圖速度。
