大家使用CAD軟件繪圖過程中,填充圖形時可能會見到提示“孤島填充”“孤島監測”。那什么是孤島填充呢,孤島填充是如何使用的呢,現在我們來看一下解答吧:

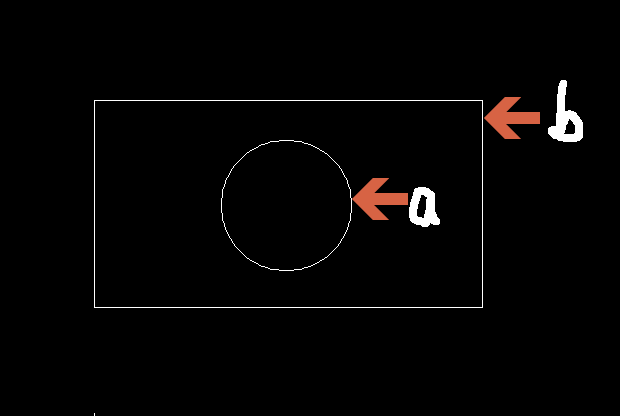

CAD中填充區域內的封閉區被稱為孤島。就像下圖中在b矩形里面的a圓。孤島的作用在于,如果填充的區域里面有文字圖形等不想填充的孤島,我們可以利用孤島填充命令來快速解決。下面通過以下例子填充a、b間的區域讓大家更了解孤島填充。

CAD中什么是孤島填充

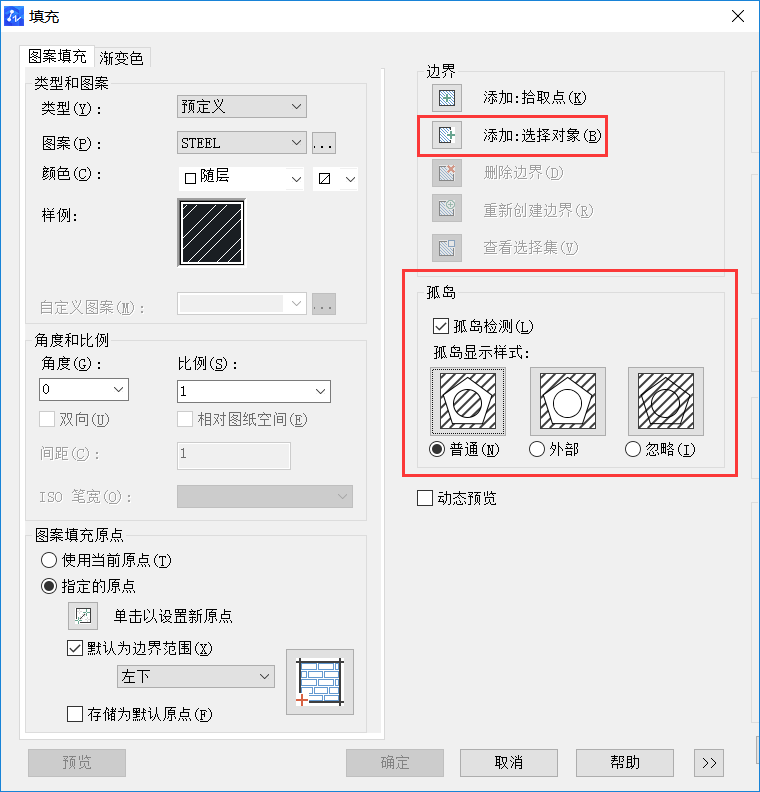

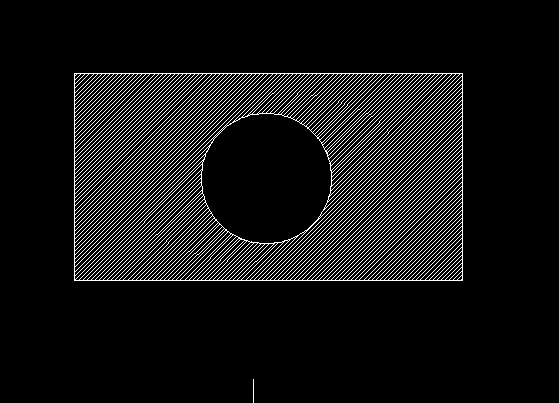

我們?cè)谙路矫钚休斎朊罘癇HATCH”。進入填充界面。選擇圓和矩形這兩個對象,菜單里會顯示各種孤島填充的方式。“普通”形式,選擇孤島與填充區域之間的差值填充。“外部“選擇填充區域間沒有孤島,也就是沒有封閉圖形的地方。“忽略”就是普通的填充了,填充整個選擇填充的區域,并沒有孤島的影響。如下圖所示:

CAD中什么是孤島填充

CAD中什么是孤島填充

這篇文章給大家簡單介紹了孤島填充的概念和用法,希望這些技巧可以幫助大家使用CAD時更加方便快捷。
