在使用CAD軟件過程中，其中的旋轉網格命令【revsurf】是建立三維圖形常用命令之一，旋轉網格是繞指定軸旋轉對象創建的網格，旋轉的對象可以是直線、圓、二維多段線等曲線。

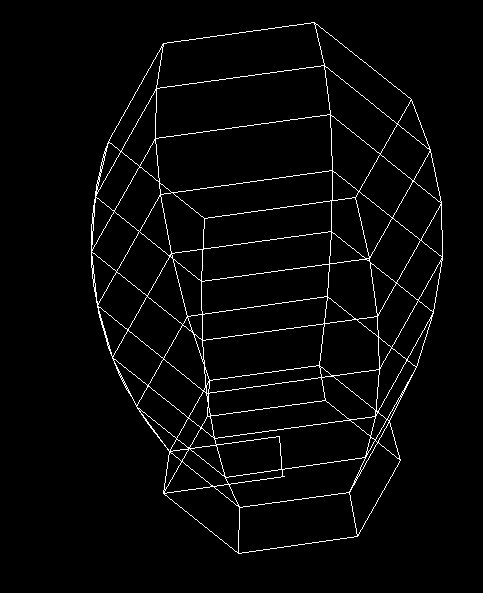

但是，有些人使用這個命令之后發現，旋轉之后的圖形并沒有顯示是圓柱的樣子，而是一個六邊形（如下圖所示）。這是什么回事呢，應該如何解決這個問題，我們一起來看一下解決方法吧：

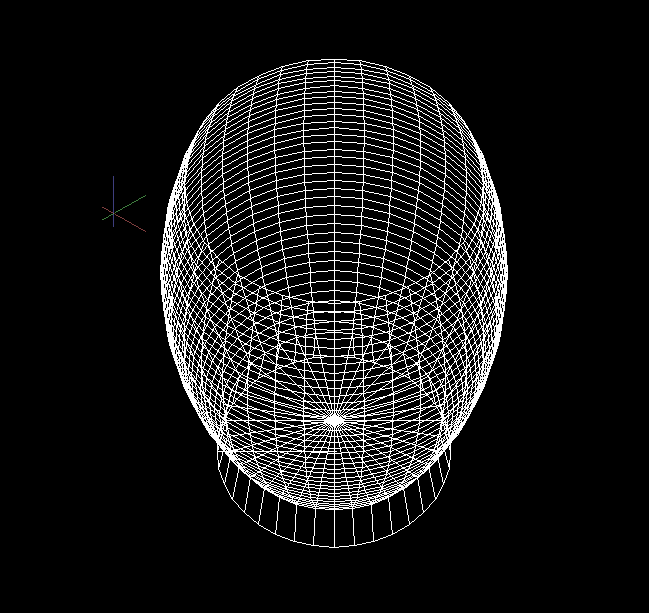

其實，這是旋轉網格線框密度設置問題：線框密度默認設置是6，就是旋轉6次，就填滿360度，那么要呈現圓柱的形狀，增強密度就好。我們輸入命令符“surftab1”和“surftab2”密度都改為36或其他更大的數字，再執旋轉網格命令，一個圓柱形的圖形就出來了，如下圖所示;
在CAD中進行旋轉網格操作后可能會遇到上述所說的問題，大家可以根據上述操作來調整一下自己的問題，相信大家的操作會越來越熟練。
