中望3D二維工程圖類常見問題

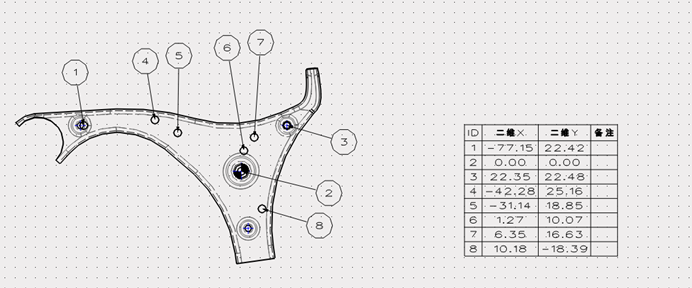

1. 在工程圖為什么我新建不了點的注釋表格?

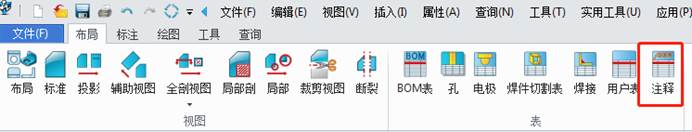

步驟:進入工程圖后,用“布局”里面“注釋”命令想創建點表,但是選擇對象后沒有反應,我的對象是有點的,這是怎么回事呢?

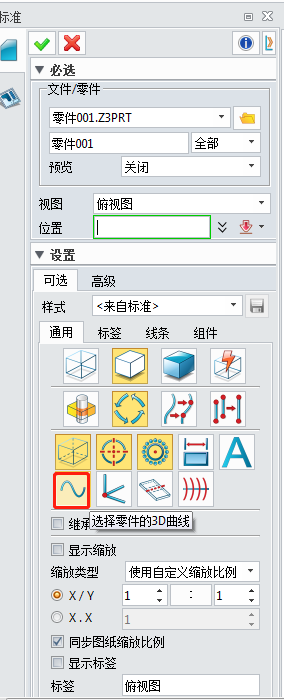

答:生成視圖的時候,需要把“選擇零件的3D曲線”這個按鈕按下去,再放置視圖,這樣創建點注釋表時,才能識別到點對象。
2. 怎樣進入2D工程圖環境啊?
答:有兩種方法,

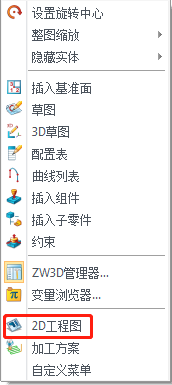

方法1::空白處點擊右鍵---2D工程圖
方法2::點“DA工具欄”第二個按鈕,選“2D工程圖”。
3. 2D工程圖的背景顏色在哪里改啊?
答:

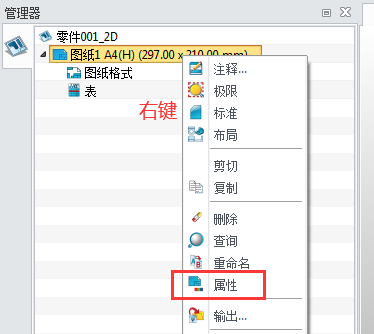

1) 進入2D工程圖環境后,在左邊管理器中選中圖紙,然后點右鍵,選中里面的“屬性”

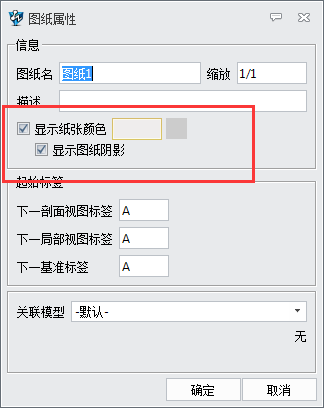

2) 系統會彈出“圖紙屬性”窗口,修改“顯示紙張顏色”項即可。

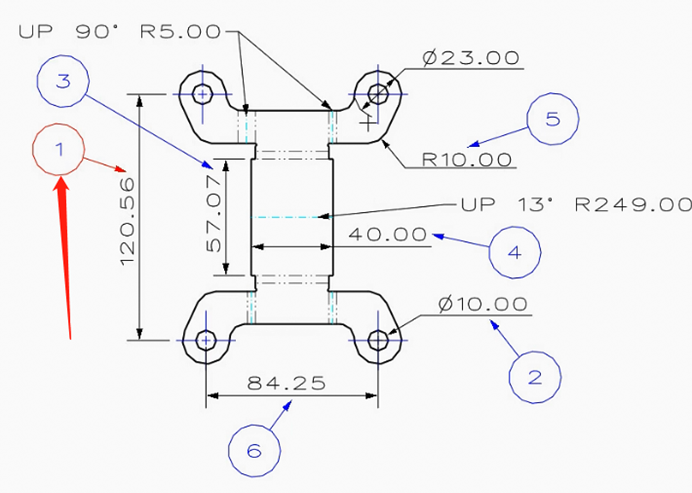

4. 在2D工程圖里面怎樣生成重引線標注啊?
答:
1) 先標注一個引線標注

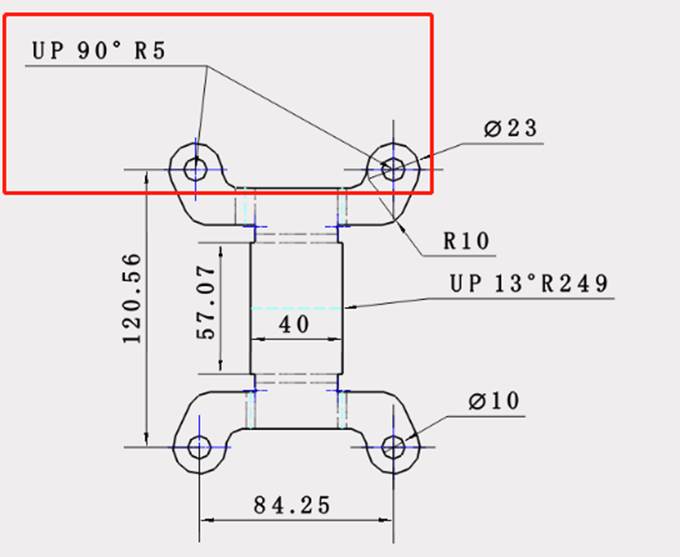

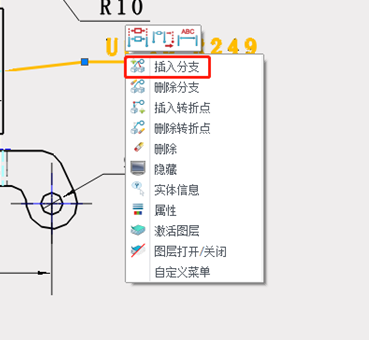

2) 選中要添加多重引線的引線后點右鍵,在彈出的快捷菜單中選“插入分支”,即可增加引線了。
5. 怎樣設置才會出現這些氣泡?
答:

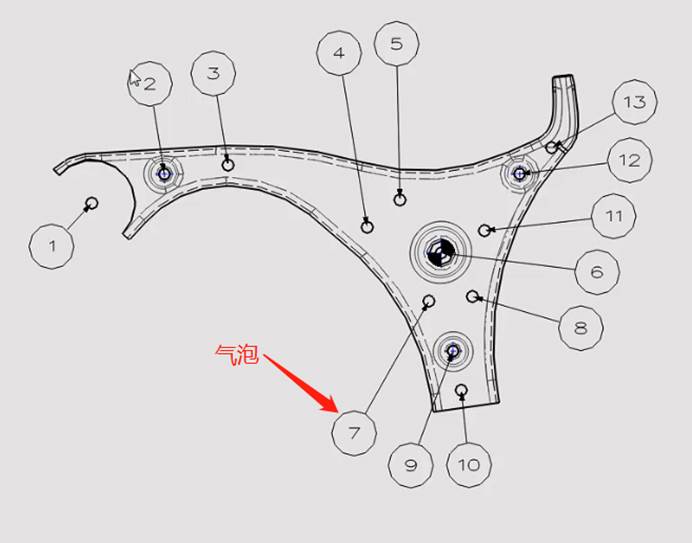

1) 這是2D工程圖里面生成“注釋”表時一同生成的氣泡標注

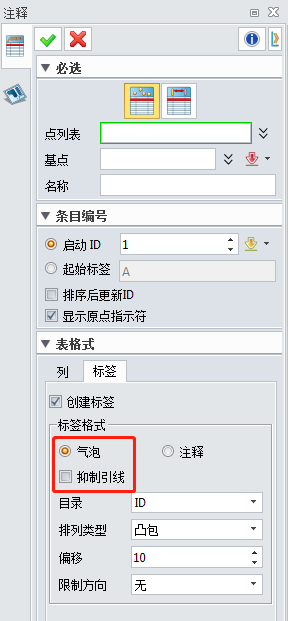

2) 要生成氣泡標注要滿足兩個條件,第一要在“表格式”——“標簽”里面選“氣泡”
3) 第二是要把“抑制引線”的勾取消
6. 氣泡的顏色怎樣改啊?
答:
1) 選中要改色的氣泡,點右鍵,再點“屬性”

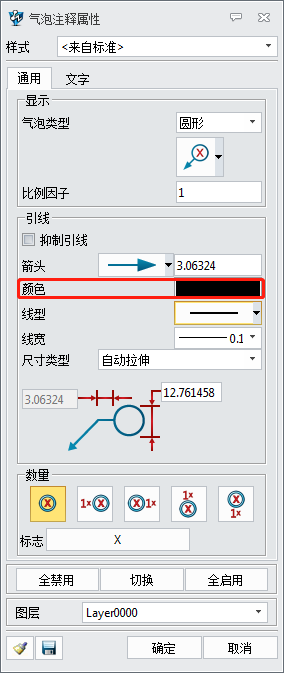

2) 在彈出的“氣泡注釋屬性”窗口中就可修改氣泡的顏色了。
