CAD的数据提取功能
使用CAD绘图过程中,大家有时可能需要提取图纸中图形的数据,例如测绘或施工单位通常需要提取图形的坐标,如果手动操作提取数据将会花费大量的时间。,而CAD提供的数据提取功能,可以将图纸中的一些图纸对象的数据直接导出成为表格,供用户后续使用。
我们以一张等高线图(如下图所示)为例,通过CAD的数据提取功能来输出等高线的坐标值,从而体验和了解该功能的特点和具体的使用方法。
1.首先点击菜单栏中的数据提取,如下图所示:
2.接着创建新数据提取,如下图所示:
3.数据源的选择只能是当前图纸。大家在使用数据提取功能时,应当选择当前图纸的一部分进行提取,否则软件会将本图纸的全部的图形元素进行提取。正常情况下,一个图纸文档中包含非常多的图形对象,数据量十分庞大,也存在很多的无效的数据,如果不选定范围会造成提取时间较长,甚至超过计算机硬件负荷。用户最好根据实际需要,尽可能缩小图形的提取范围,这样有助于提高软件的自动提取的速度。

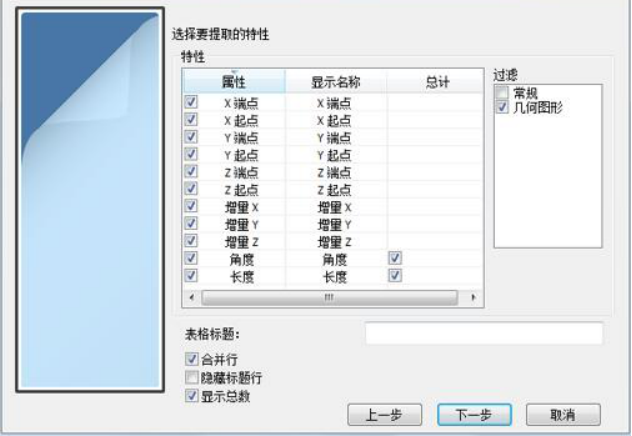

4.数据提取功能只能对圆、直线、多段线、文字、实体、三维实体、点、圆弧和块这些图形进行提取,除此之外的其他图形对象是无法提取到的。这里,我们只需提取直线的xy坐标值,不用选择其他数值。

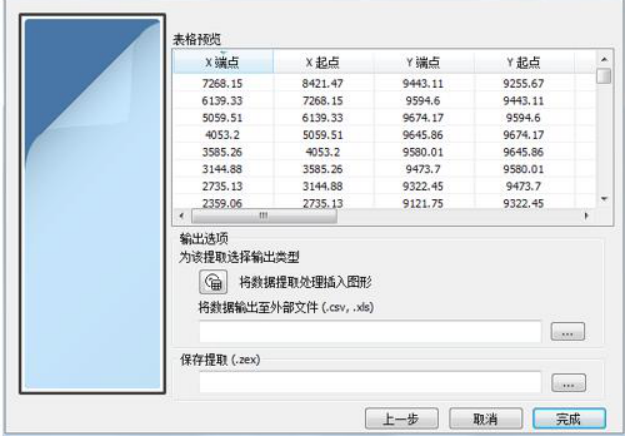

5.完成数据源和提取特性的选择设定后,软件提示框会展示提取后的表格效果,我们可以直观看到直线的起点和终点的坐标值。这个表格可以直接插入到当前dwg图形文档中,也可以输出为excel表格文件。
今天分享的数据提取功能可快速获取图纸中圆的直径、坐标等信息,形成一个孔表,这样我们在统计或加工这些孔的时候会非常方便。如果没有该项功能,用户统计孔就得借助一些CAD的插件才能完成。CAD提供的数据提取功能对特殊领域或使用场合的用户帮助很大,能够大幅度提高工作效率,大家可以参考上述步骤尝试操作。
