CAD如何設計機械零件的平面圖呢?在CAD中繪制平面圖是比較簡單的,今天給大家分享制作一個很簡單的彎頭零件平面圖的方法,大家以后可以參考設計,一起來看看詳細的操作教程吧:

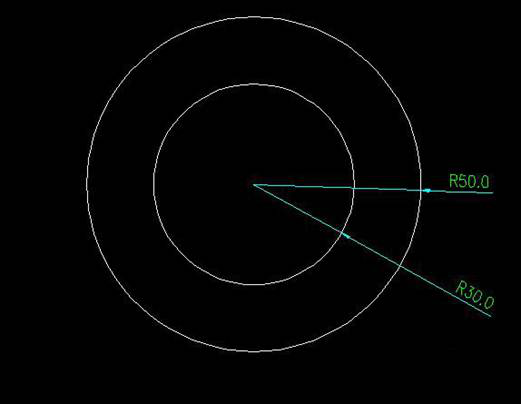

1、先打開CAD制圖軟件,新建一張圖紙,在繪制區域畫兩個同心圓,半徑分別為30mm和50mm,如下圖所示:

CAD中機械零件的平面圖步驟

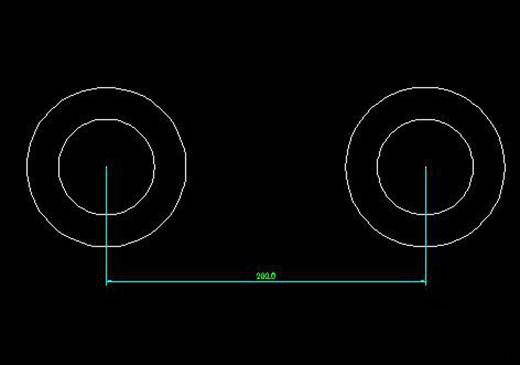

2、接著沿著步驟1的圓心向右200mm位置即為圓心,復制相同的同心圓,或者使用鏡像命令,如下圖所示:

CAD中機械零件的平面圖步驟

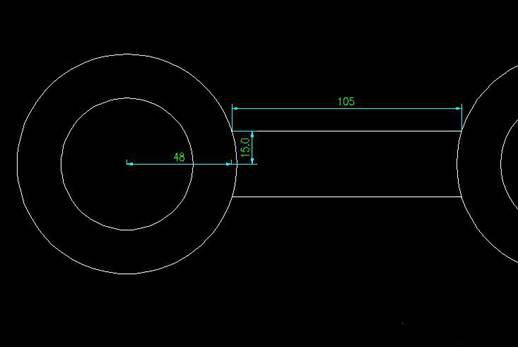

3、沿步驟1的圓心向右水平48mm,在垂直向上與大圓相交點為起點,水平向右畫線,與另一個同心圓的大圓相交,然后鏡像產生另外一條直線,如下圖所示:

CAD中機械零件的平面圖步驟

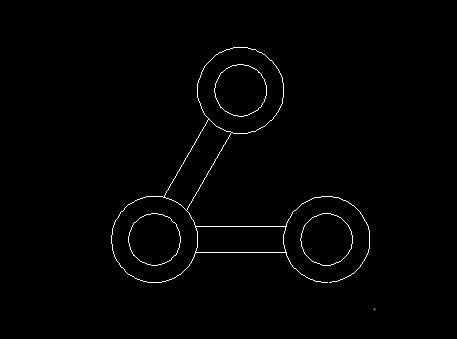

4、用旋轉ro命令,以第一個步驟中的圓心為基點,旋轉第二組的同心圓和步驟3中直線為對象,再依次復制、60°,進行旋轉復制,如下圖所示:

CAD中機械零件的平面圖步驟

CAD中機械零件的平面圖步驟

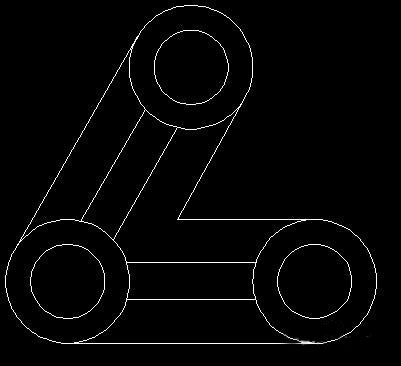

5、畫步驟1同心圓和步驟2中同心圓外切線,最下面的一條,同理畫步驟1的同心圓以及步驟4中同心圓的外切線,最上面一條,如圖所示畫兩條相交線:

CAD中機械零件的平面圖步驟

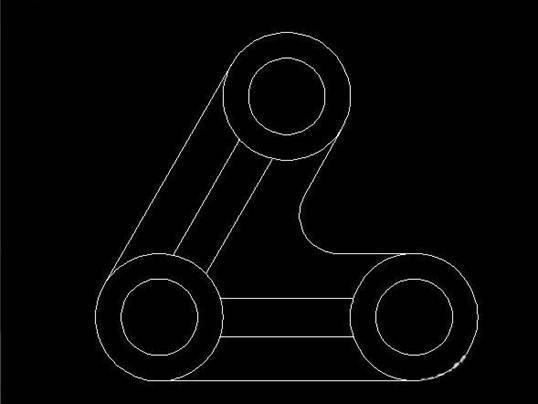

6、然后對步驟6中的相交線倒圓角操作,圓角半徑是30mm,即得最后的圖形,如下圖所示:

CAD中機械零件的平面圖步驟



操作完這些步驟后即繪制完成一機械零件,以上就是有關于CAD中機械零件的設計步驟,有需要的小伙伴可以參考教程學習嘗試操作,希望對正在學習CAD的小伙伴有幫助。
