CAD中幾個全局設置如何操作

在使用CAD軟件中怎么進行全局設置操作?CAD中經常需要進行設置,今天整理一下CAD中全局相關的設置,這些設置會在所有打開的圖形中都產生作用,下面我們一起來看看如何設置吧:

1、如何設置讓保存時默認為低版本圖形文件?

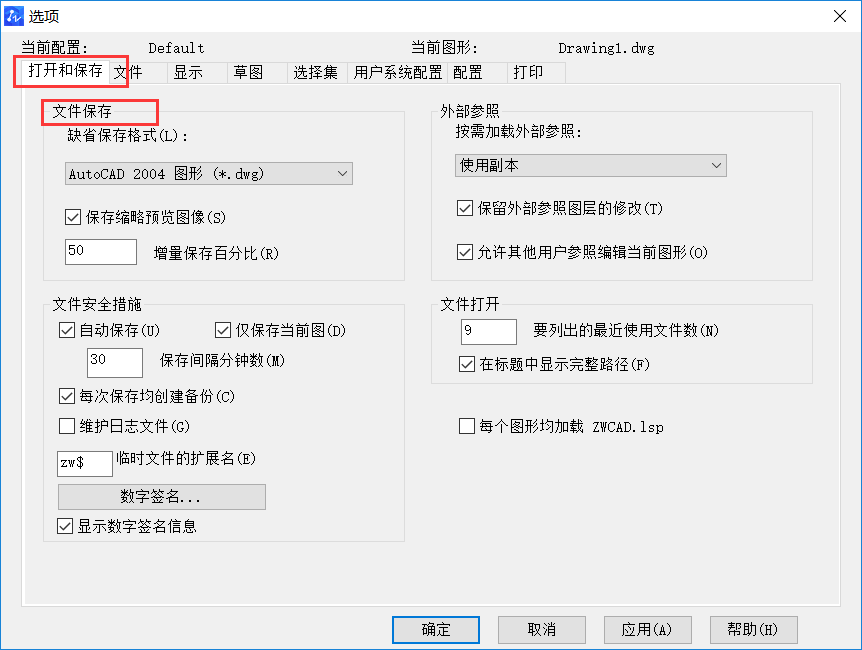

如果往來的經常是2004、2007等低版本CAD圖形文件,每次保存時需要在【文件類型】中選擇會很麻煩。可以:OPtions命令打開【選項】窗口,在【打開和保存】選項卡里,將【另存為】設置為需要的低版本,以后保存時默認的就是這個版本。

CAD中幾個全局設置如何操作



2、如何設置圖形窗口背景色?

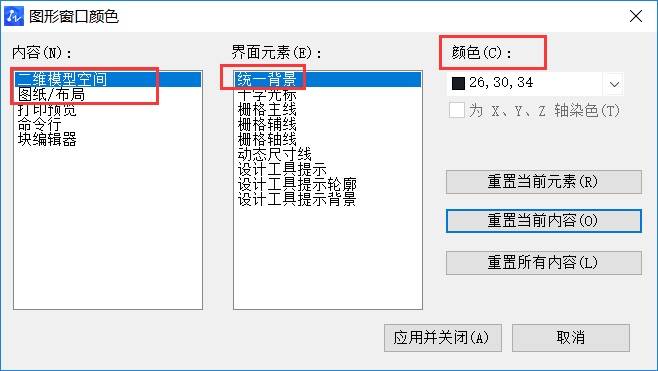

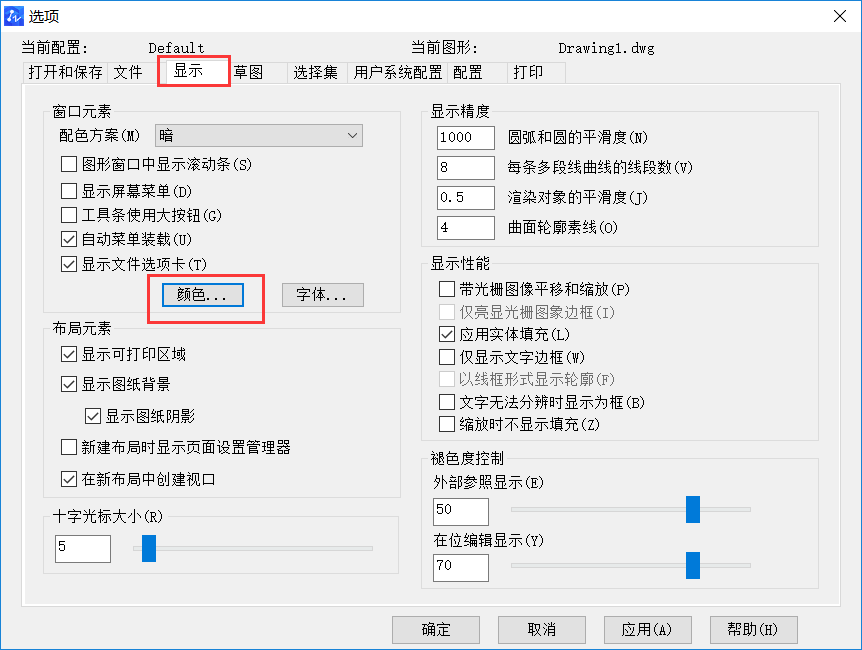

OPtions命令打開【選項】窗口,選擇【顯示】選項卡里的【顏色】,在打開的【圖形顏色窗口】中,分別將“二維模型空間”和“圖紙/布局“的”統一背景“的【顏色】設置中選擇需要的顏色,如下圖所示:



CAD中幾個全局設置如何操作

CAD中幾個全局設置如何操作



3、Ctrl+N新建圖形等命令時不出現對話框窗口怎么辦?

輸入并檢查filedia變量的值,為0時以命令行模式運行,為1時則以對話框模式運行,改回1即可。在CAD非正常退出或者誤操作等情況下,會導致該值被修改為0。

CAD中幾個全局設置如何操作



4、不能連續選擇物體時怎么辦?

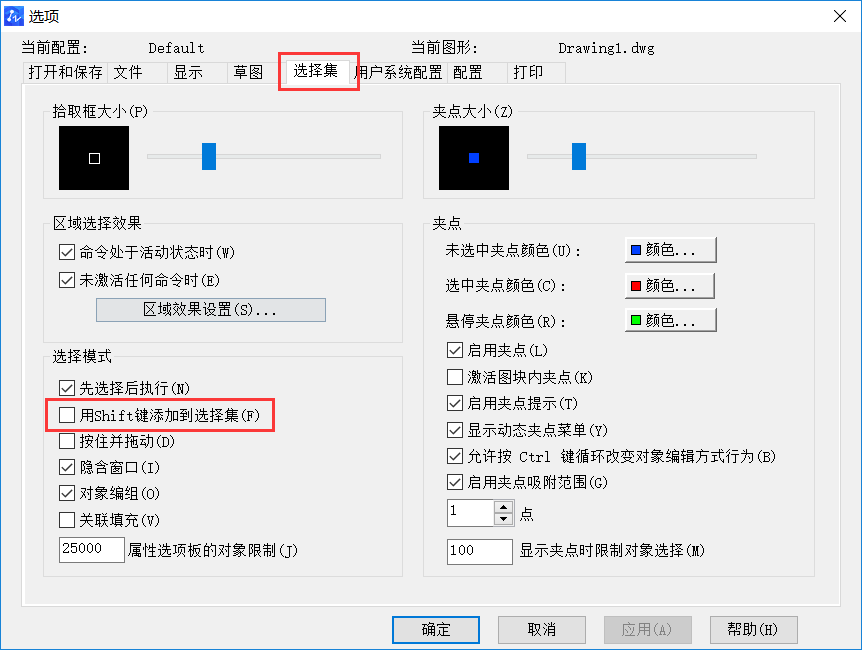

有時在選擇物體時,無論是單選還是框選,每次選擇總會取消前一次選擇,總是只有最后一次選擇有效,必須同時按住Shift鍵才能連續選擇。如何解決呢,OPtions命令打開【選項】窗口,在【選擇集】選項卡里,去除【用Shift鍵添加到選擇集】前面的勾選即可,如下圖所示:

CAD中幾個全局設置如何操作



5、如何設置拾取框的大小?

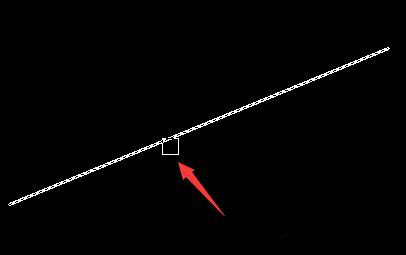

拾取框是選擇狀態下鼠標呈現的方框形狀,碰到就可以選擇物體,尺寸太小時會選取困難,大了又容易碰到多個物體。輸入pickbox設置拾取框的大小,輸入自己需要的值,或者也可以O(shè)Ptions命令打開【選項】窗口,在【草圖】中設置,如下圖所示:

CAD中幾個全局設置如何操作

CAD中幾個全局設置如何操作

CAD中幾個全局設置如何操作



6、如何設置捕捉靶框的顯示和大???

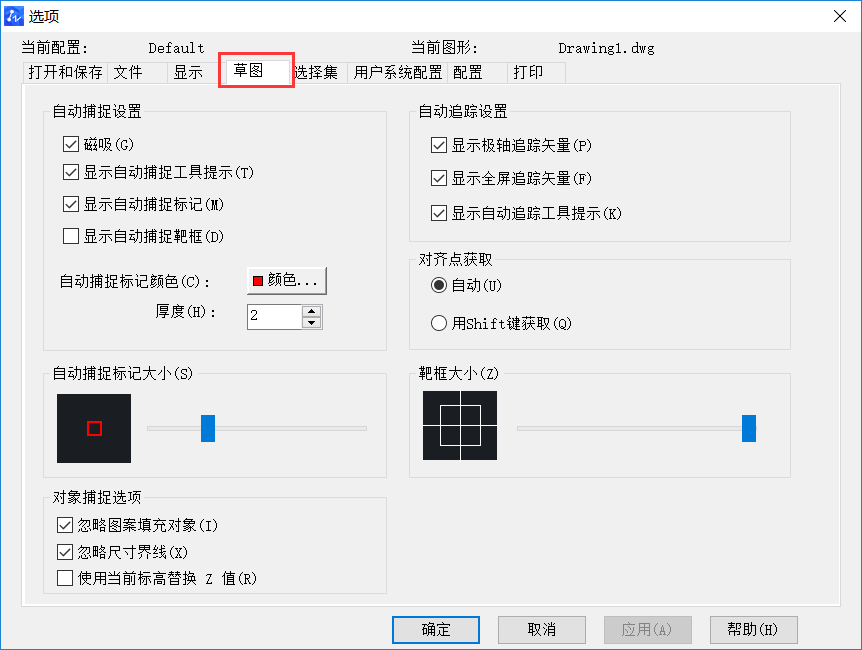

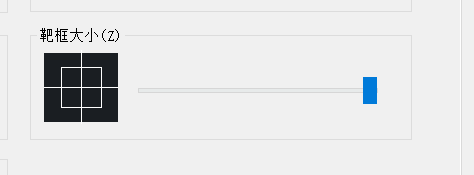

捕捉靶框碰到圖形對象的邊或點時,才會進行對象捕捉。但在高版本CAD中,由于可以用捕捉標記明確地指示當前可能的捕捉點,默認是不顯示捕捉靶框的。根據個人習慣,可以用apbox設置是否顯示捕捉靶框,用aperture設置捕捉靶框大小,通常設置為10?;蛘咭部梢設Ptions命令打開【選項】窗口,在【草圖】中設置,如下圖所示:

CAD中幾個全局設置如何操作

CAD中幾個全局設置如何操作



7、如何顯示/隱藏圖形窗口右側的屏幕菜單?

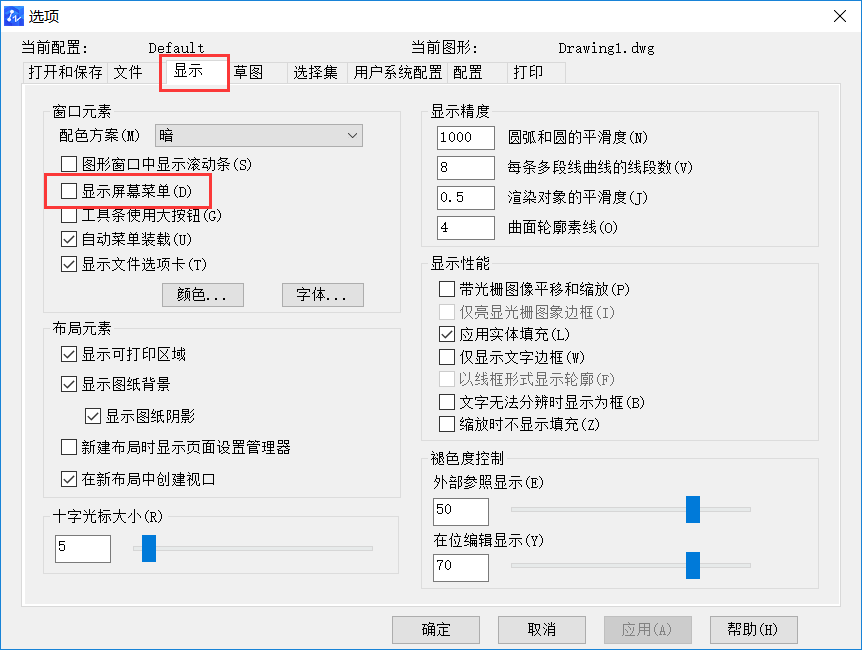

有人覺得的屏幕菜單占用圖形窗口礙事,也有人習慣于使用屏幕菜單:OPtions命令打開【選項】窗口,在【顯示】選項卡里,勾選或去除【顯示屏幕菜單】。

CAD中幾個全局設置如何操作



8、如何去除水平和垂直滾動條?

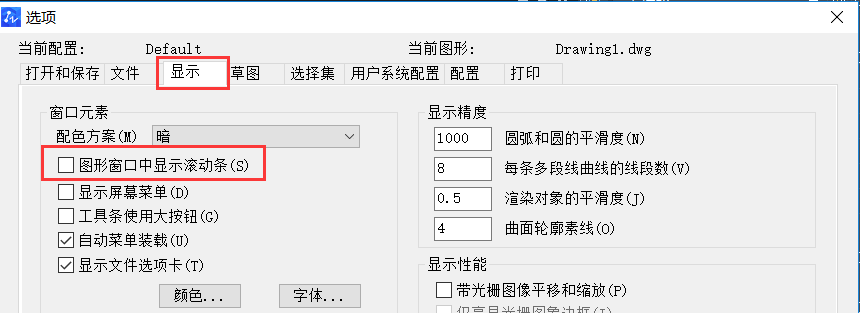

在CAD中,通過鼠標鍵的快捷操作和Zoom縮放、Pan平移等命令已經可以很方便地瀏覽圖形了,因此完全可以去除占用圖形窗口區域的滾動條:OPtions命令打開【選項】窗口,在【顯示】選項卡中,去除【圖形窗口中顯示滾動條】前面的勾選。

CAD中幾個全局設置如何操作



以上就是CAD中幾個全局設置的教程,有需要的小伙伴可以參考進行操作,希望對大家有幫助。
