CAD中如何畫星星

在使用CAD過程中畫星星并不難,但也要了解其中的一些設計技巧,CAD中畫星星用到的輔助指令有:圓、多邊形、直線、修剪、填充、倒圓角等大家一起來看看吧,方法步驟如下:

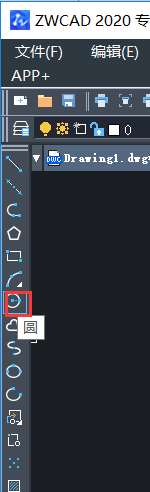

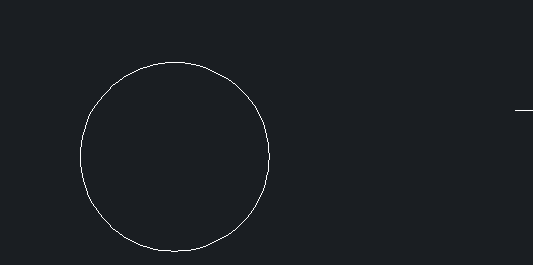

1、首先打開CAD軟件,使用圓命令繪制一個半徑為10的圓,如下圖所示:



CAD中如何畫星星

CAD中如何畫星星

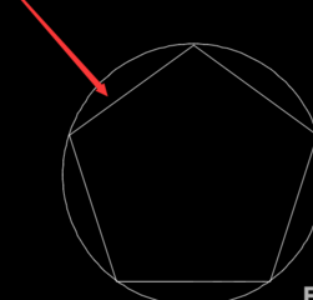

2、使用多邊形命令,以上一步圓心為原點繪制內切圓五邊形,如下圖所示:

CAD中如何畫星星



3、使用直線命令,連接五邊形每兩頂點之間的直線,如下圖所示:

CAD中如何畫星星

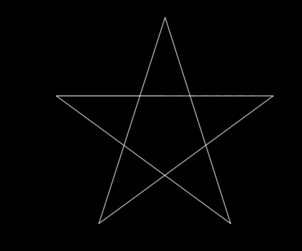

4、刪除第一步與第二步繪制的圓和多邊形(圓和五邊形是為了畫直線而作的輔助線)如下圖所示:

CAD中如何畫星星

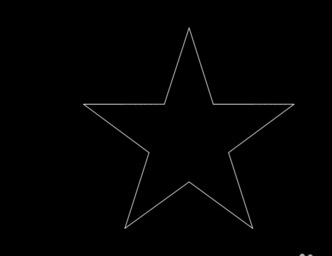

5、使用修剪命令,剪去五角星內部的直線,如下圖所示:

CAD中如何畫星星

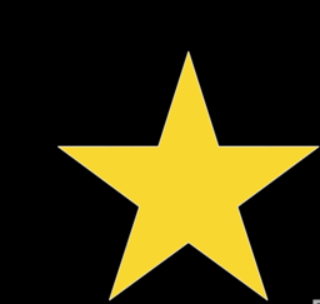

6、使用填充命令為其填充顏色,得到黃色星星;如果想畫圓角的星星,可以先復制一個五角星,然后為其倒圓角,再使用填充。

CAD中如何畫星星



以上是關于CAD中簡單畫星星的方法介紹,操作步驟比較簡單,有需要的小伙伴可以參考以上步驟自己進行嘗試,希望對大家有幫助。
