CAD畫向日葵的步驟
在使用CAD過程中,不斷積累畫圖技巧有助于大家CAD制圖的水平,那么大家是否知道如何用CAD畫一朵向日葵呢,今天給大家分享一個畫向日葵的教程,具體如下:
1.打開CAD,用【圓:C】命令,畫一個R=10的圓。
命令: C,IRCLE
指定圓心或者:(隨便選一點)
指定半徑或 [直徑(D)]: 10
2.用【偏移:O】命令,把圓往外偏移3mm,做個輔助圓.
命令: O(OFFSET)
指定偏移距離或 : 3
選擇需要進行偏移的對象,或 [退出(E)/放棄(U)] <退出>:(選擇R10圓)
指定要偏移一側上的點,或 [退出(E)/多個(M)/放棄(U)] <退出>:(在圓的外面點擊一下)

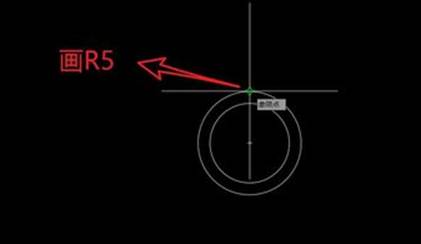

3.以輔助圓頂部象限點為圓心,畫R=5的小圓,如圖

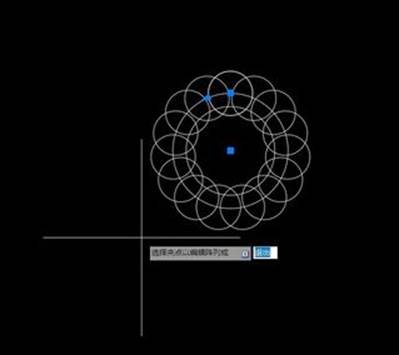

4.用【環形陣列】的命令,以R=10圓心為中心,把小圓陣列15次,如圖

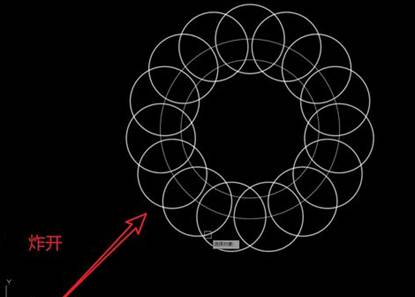

5.用【炸開:X】命令,把陣形圖形炸開,接著再把輔助的圓刪除,如圖

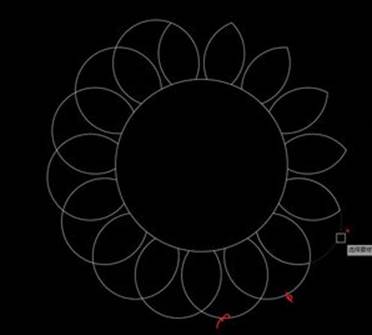

6.用【剪切:TR】命令,把陣列的圓修剪成以下的圖形,如圖

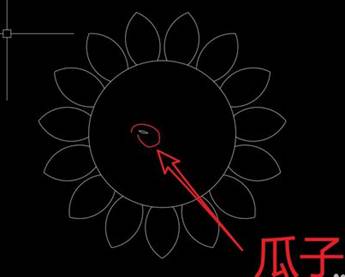

7.用兩條圓弧線,畫成扁狀圖形,像瓜子一樣,把畫好圖形的其中一端點,移動到圓心上,如圖
8.用【環形陣列】命令,以R10的圓心為中心,把瓜子形成陣列圖形,用【復制:co】命令,把瓜子復制在陣列好的圖形間隙中,如圖,再陣列,重復以上步驟,向陽葵便完成了!
以上是關于CAD畫一朵向日葵的方法步驟,過程可能較復雜,但是對大家的制圖技巧有一定的幫助,有需要的小伙伴可以練習一下。
