在使用CAD軟件的過程中,開啟“特性”選項板,用戶可以在選項板中查看或修改對象或選擇集的相關特性,如何操作呢?今天來學習一下具體的步驟吧:

1.打開自己的CAD軟件,接著執行打開命令(快捷鍵:Ctrl+O),打開所需素材文件:

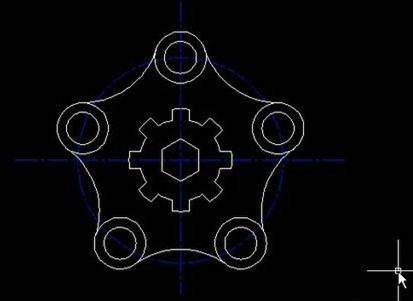

CAD修改對象特性



2.執行命令:上面工具欄選擇【修改】——【特性】,或鍵盤輸入“ PROPERTIES”如下圖所示:

CAD修改對象特性

CAD修改對象特性

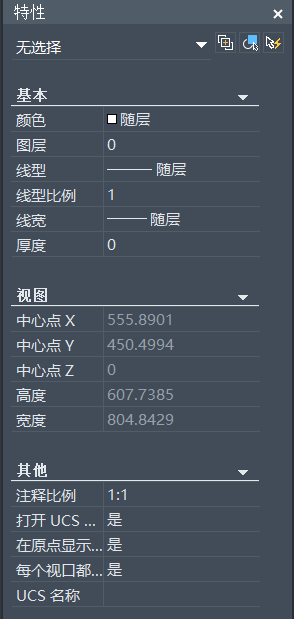

3.在繪圖區域右側彈出的特性選項卡中,可以進行任意對象特性的修改,如下圖所示:

CAD修改對象特性

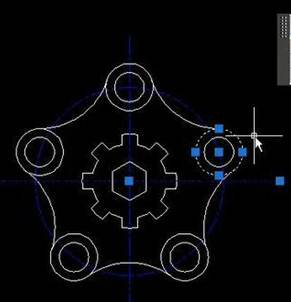

4.最后在打開的素材中選擇一個對象修改即可:

(1)選擇單個實體或選擇集時將顯示不同特性:

選擇多個實體時,“特性”選項板只顯示選擇集中所有實體的公共特性;

未選擇實體對象時,“特性”選項板顯示當前圖層和布局的基本特性,視圖特性和 UCS 的相關信息;

選擇單個實體對象時,“特性”選項板顯示該實體的所有特性。

(2)實體和選擇集的屬性修改方法如下所示:

選擇實體或選擇集的一條屬性,如果該屬性是可訪問的編輯框,則可直接輸入新值;

如果該屬性是下拉列表框,可從下拉列表中選擇一個值;

如果該屬性是點類型,除了可直接輸入新值進行修改外,還可以通過單擊“拾取點”按鈕,在繪圖區選擇一個點來修改坐標值。

CAD修改對象特性



修改對象特性的操作是CAD繪圖中常遇到的,有時間的小伙伴可以參考上述步驟進行實際練習一下。
