CAD如何繪制一個簡單的環形陣列圖形
環形陣列圖形是指對圖形對象進行陣列復制后，圖形呈環形分布。在CAD中如果我們想要繪制一個環形陣列圖形，應該怎樣操作呢？下面讓我們以圓為例一起來看詳細的步驟：

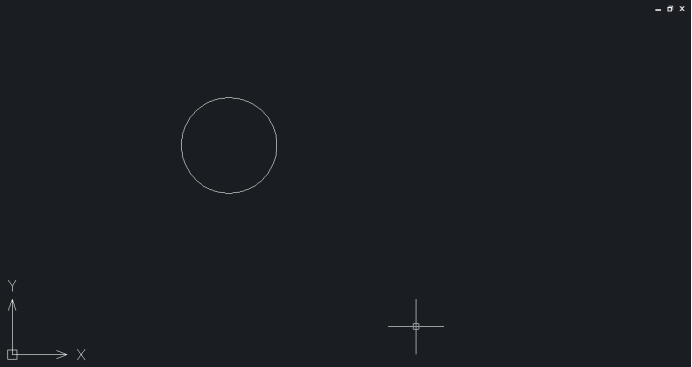

1. 打開中望CAD，點擊CAD編輯器左側【圓】工具，繪制一個圓。

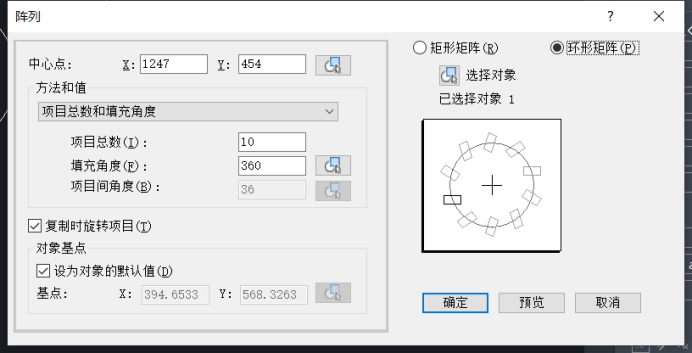

2. 點擊圓，打開CAD編輯器上方的【修改】找到并點擊【陣列】調出陣列的參數設置面板；也可以通過在命令欄中輸入Array（陣列）命令，然后按回車鍵，彈出陣列參數面板進行設置。設置參數完成后，點擊確定即可。

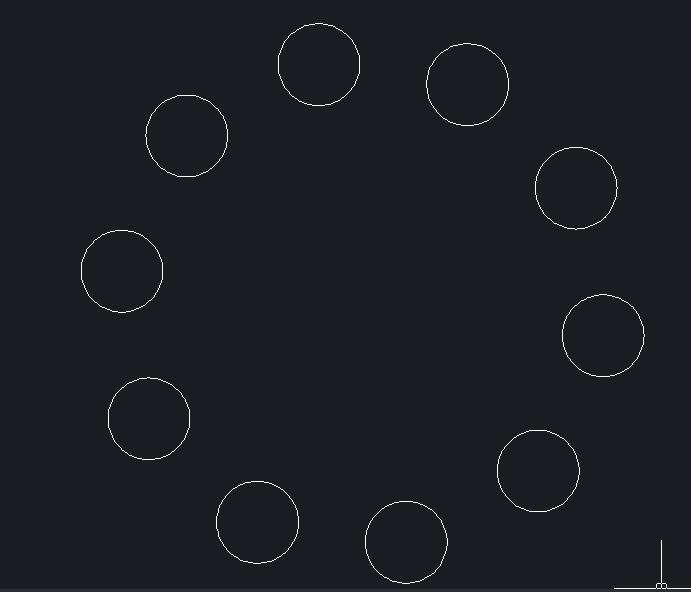

3. 圓的環形陣列效果如圖：
以上就是在中望CAD中繪制圓的環形陣列的方法，大家如果感興趣的話可以多加練習，也可以根據需要繪制多層的環形效果。
