CAD繪制馬桶平面圖實例

使用CAD繪制圖形非常方便,那么如果我們想要繪制一個馬桶的平面圖,該怎么操作呢?接下來將為大家介紹在CAD中繪制馬桶平面圖的詳細步驟,有需要的小伙伴們可以參考一下!

1、首先,打開中望CAD軟件

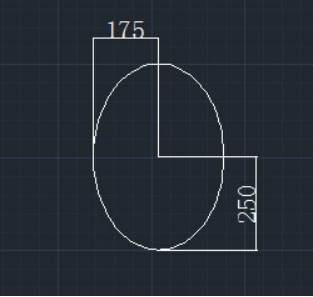

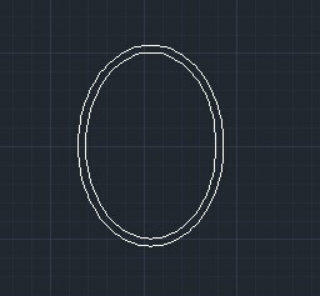

2、點擊【橢圓】命令或命令行輸入【EL】,在視圖中繪制出一個水平軸為175mm,垂直軸為250mm的橢圓;再點擊【偏移】命令,把這個橢圓往內偏移20mm如下圖所示。

CAD繪制馬桶平面圖實例



CAD繪制馬桶平面圖實例

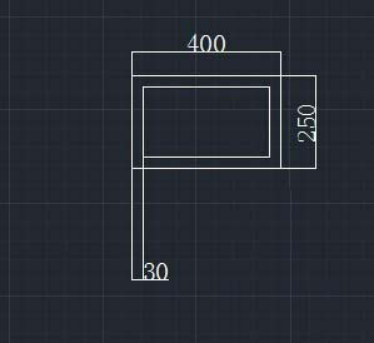

3、利用【矩形】命令(REC),繪制一個400mmX250mm的直角矩形;再執行偏移命令(O),將直角矩形向內偏移30mm.

CAD繪制馬桶平面圖實例

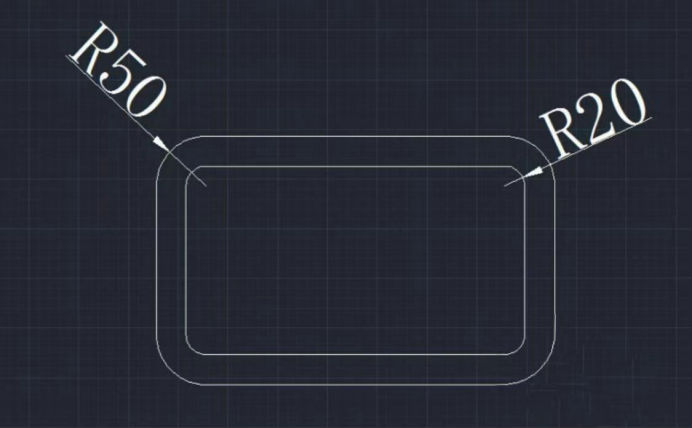

4、利用圓角命令(F),根據命令行提示,選擇“半徑(R)”選項,再輸入半徑為50mm,然后分別選擇外側矩形的二條交叉線進行圓角,用同樣的方法再次設置半徑為20mm,對內矩形進行圓角操作。

CAD繪制馬桶平面圖實例

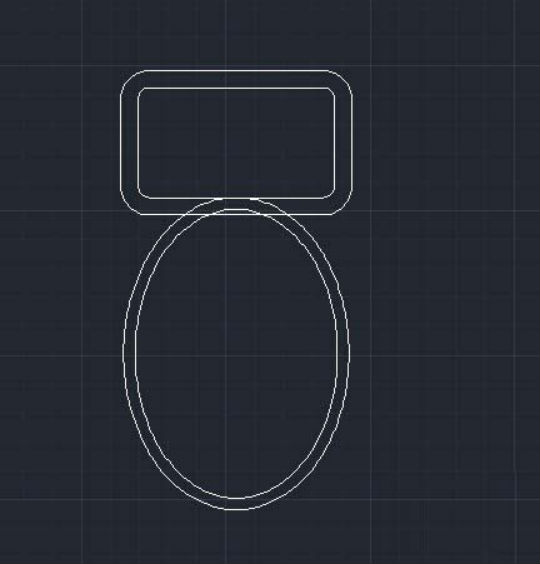

5、利用“移動”命令(M),選擇前面所繪制的二個橢圓對象,再按【F3】鍵對象捕捉模式,捕捉到橢圓上側的象限點作為基點,再捕捉內側矩形的下側水平線段的中點作為目標點。

CAD繪制馬桶平面圖實例

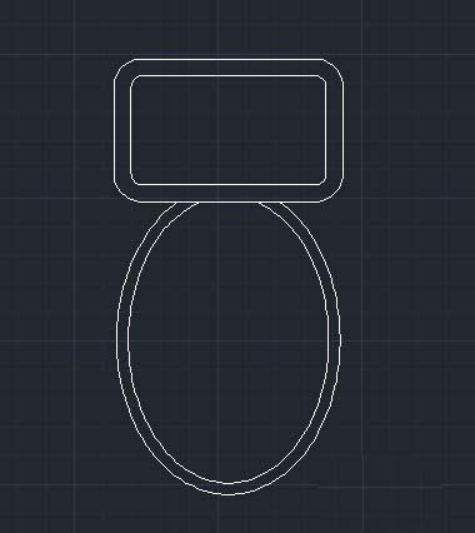

6、利用“修剪”命令(TR),連續二次按空格鍵,修剪矩形和橢圓相交的橢圓線條。

CAD繪制馬桶平面圖實例

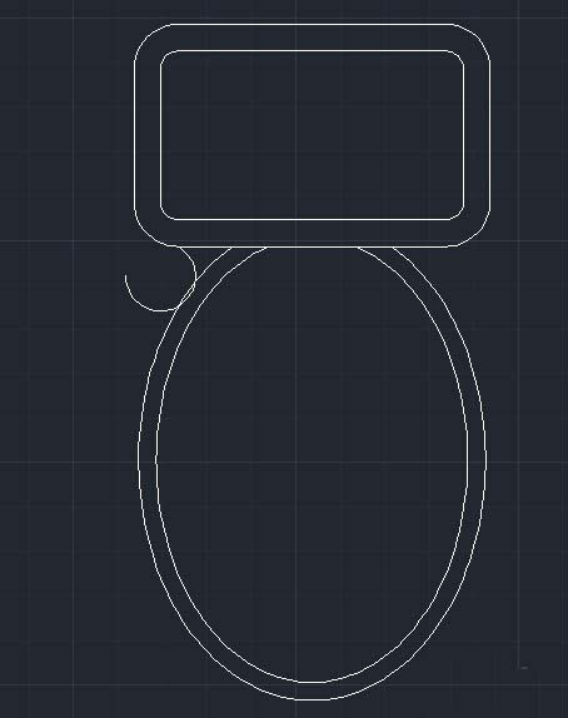

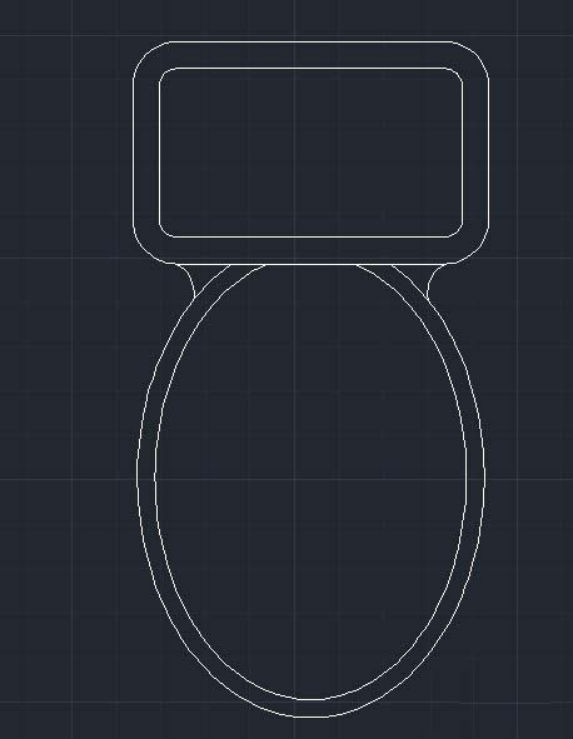

7、利用“圓弧”命令(A),過矩形左下側的點和橢圓上的一點繪制一條弧線,并將多余弧線進行修剪(TR)操作,最后執行“鏡像”命令(MI),將這條弧線水平鏡像到右側,坐便器就繪制完成了。

CAD繪制馬桶平面圖實例



CAD繪制馬桶平面圖實例



以上就是CAD中繪制馬桶平面圖的詳細步驟,如果操作一遍不太熟練的話大家可以多練習幾遍,希望可以幫助到大家!
