CAD中如何管理比例列表
在CAD中，有時會用到比例列表，比如創建視口，注釋性比例和打印出圖時。比例的前后數值表示圖紙上尺寸與實際圖形尺寸的比值，比例列表可以自己進行定義。CAD中要如何編輯比例列表呢？我們一起來看一下操作步驟吧！

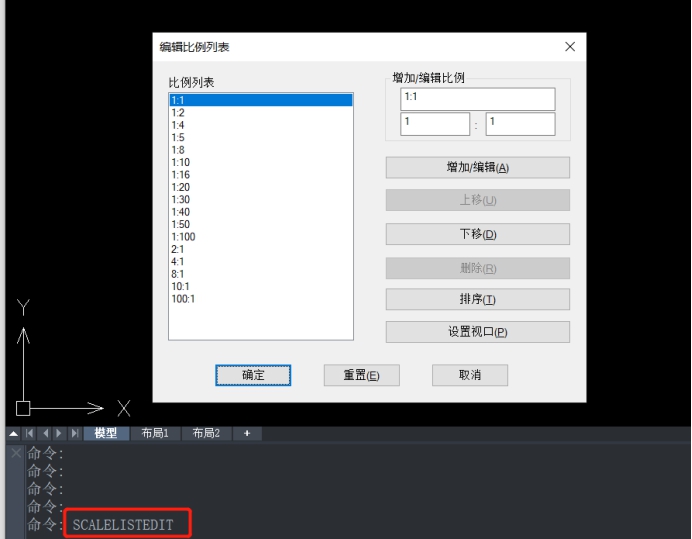

1. 打開中望CAD軟件，在命令行輸入SCALELISTEDIT并按回車鍵確認，隨后會彈出【編輯比例列表】的對話框，如下圖所示。

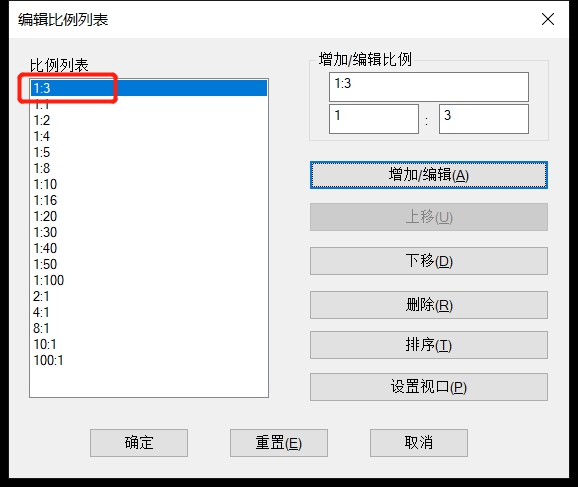

2. 在【編輯比例列表】對話框中，已經列出了已有的常用比例，我們如果想要得到自己需要的比例，可以在右上方輸入比例，再點擊【增加/編輯比例】，以下我們以1:3為例，可以看到在左側的比例列表中已經出現了剛才設置的比例。
3. 設置完成后，在我們需要添加視口或者打印圖形時，比例列表中就會增加我們設置好的比例，如果我們選擇它，就會按照這個比例創建視口或者打印圖形。
以上就是在CAD中增加自己所需比例的方法，希望可以幫助到大家！
