CAD如何定義標注樣式的子樣式
在CAD中，有時在使用同一個標注樣式進行標注時，并不能滿足所有的標注規范。比如在對建筑圖進行標注時，對于直線一類的標注使用的箭頭形式一般是“建筑標記”；而對于角度、半徑、直接一類的標注，箭頭形式仍然應該是“實心箭頭”。那么，在一個樣式中如何同時滿足多種需求呢？這時可以使用CAD的標注子樣式的功能，我們一起來看一下如何定義標注樣式的子樣式的實例吧！

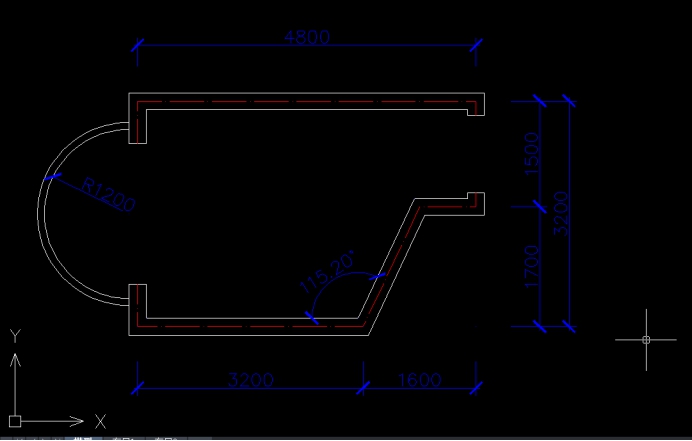

1. 打開一個示例文件，如下圖所示，當前以及圖形中以及標注的樣式都是“GB-35”，現在為了正確地標注其中的角度及半徑，需要為“GB-35”增加針對各種不同標注類型的子樣式。

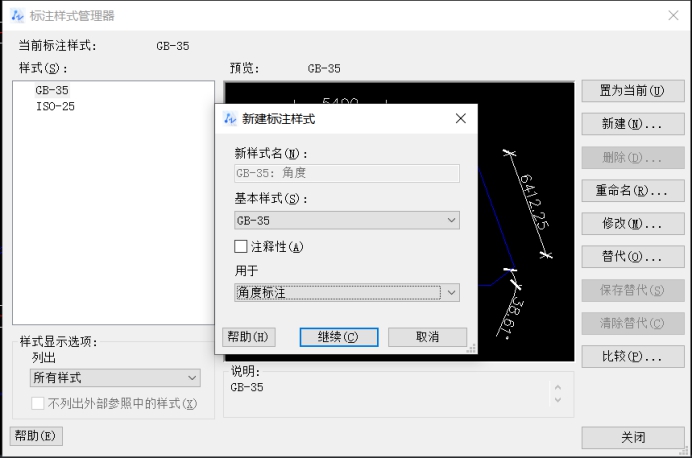

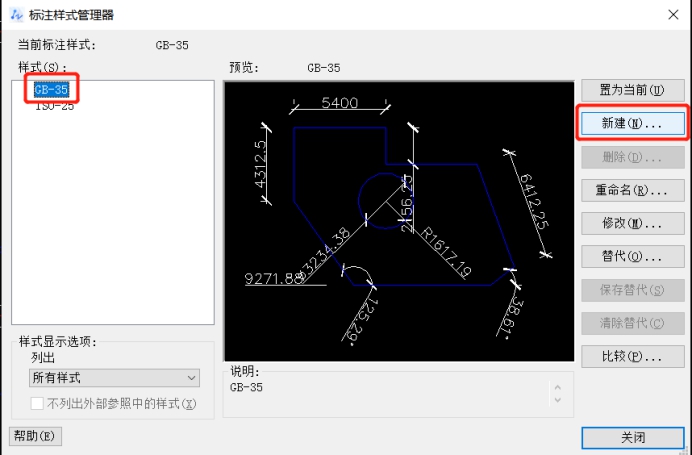

2. 依次點擊CAD編輯器上方的【標注】——【標注樣式】按鈕，彈出【標注樣式管理器】對話框，在“樣式”列表中選中“GB-35”，點擊【新建】按鈕，彈出【新建標注樣式】對話框，不需要修改新樣式名，確保“基礎樣式”下拉列表選擇了“GB-35”，在“用于”下拉列表中選擇“角度標注”選項，此時“新樣式名”文本框中會出現“GB-35：角度”字樣并虛化。

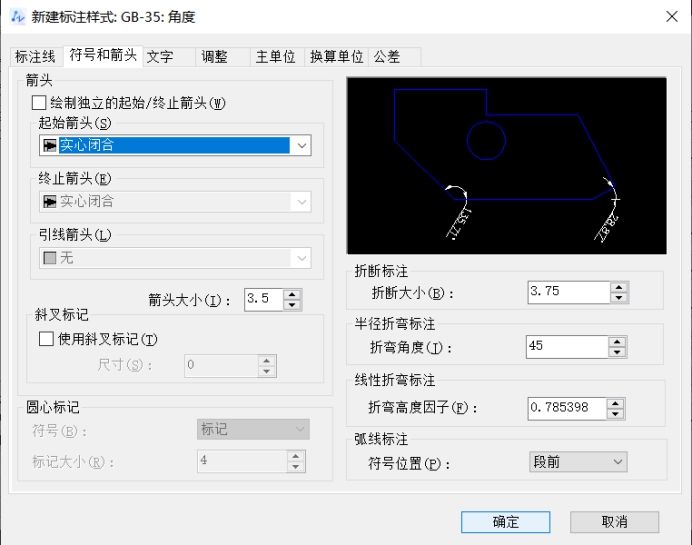

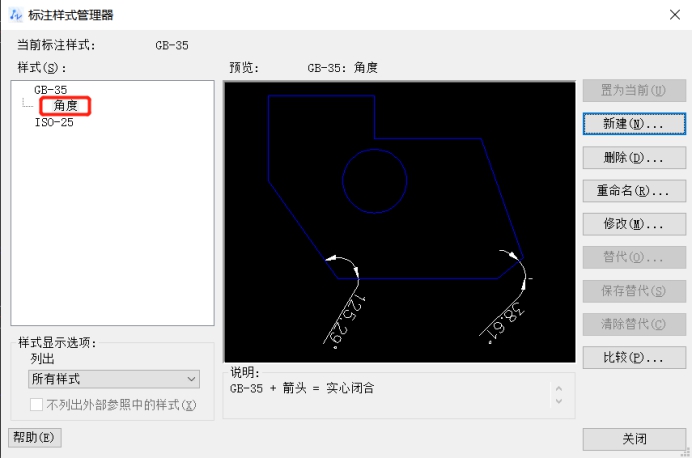

3. 點擊【繼續】按鈕，在彈出的【新建標注樣式：GB-35：角度】對話框中選擇“符號和箭頭”選項卡，在“箭頭”選項組中的“起始箭頭”和“終止箭頭”下拉列表中都選擇“實心閉合”選項。點擊【確定】按鈕，完成第一個角度標注子樣式的設置，此時標注樣式列表中的“GB-35”會出現一個名為“角度”的子樣式。

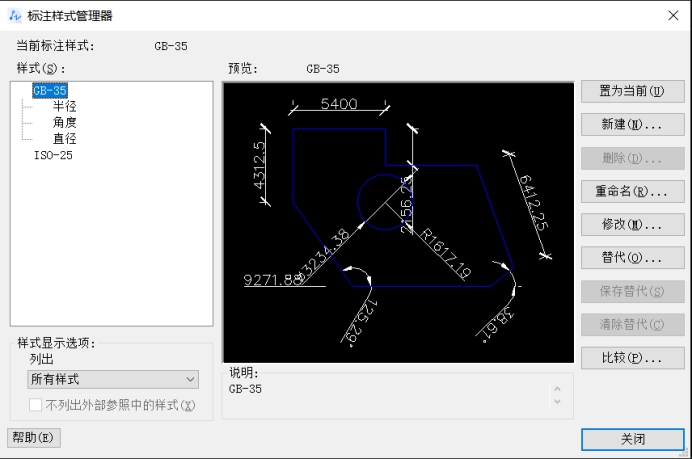

4. 重復給出的步驟，為“GB-35”標注樣式創建出“半徑”“直徑”兩個子樣式，同樣都將箭頭“建筑標記”改為“實心閉合”。

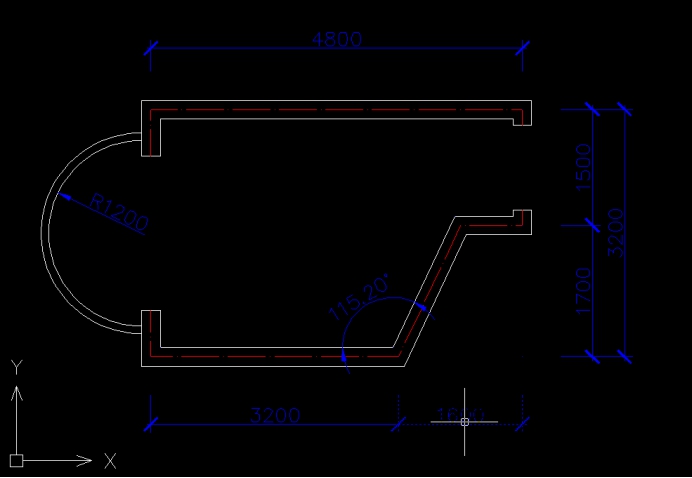

5. 完成后點擊【關閉】按鈕，返回到繪圖界面，此時圖形中的角度及半徑標注被更新為正確的樣式，如下圖所示。
以上就是在CAD中定義標注樣式的子樣式的方法，希望可以幫助到大家！
