CAD指定圆心和轴长如何绘制椭圆
在使用CAD软件绘制椭圆时,大家可以直接给出另一轴的半轴长度或给出一点,该点到轴中心点的距离为另一半轴的长度。接下来我们以椭圆的中心和长半轴为15、短半轴为7.5的例子,给大家介绍如何采用“圆心”中心和轴长的方法绘制椭圆!

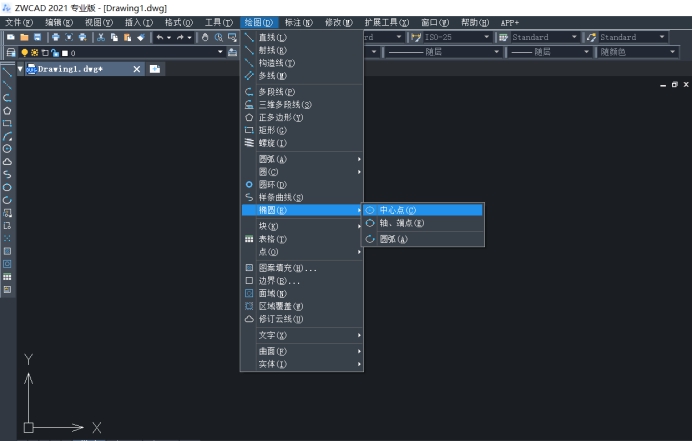

1. 依次点击CAD编辑器上方的【绘图】——【椭圆】——【中心点】按钮,如下图所示。

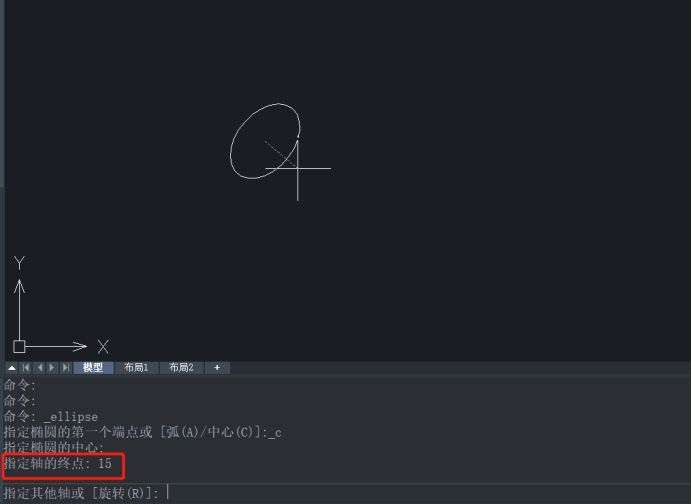

2. 根据命令行提示指定椭圆中心点,接着输入15,按回车键,鼠标指示轴端点方向,指定半轴长度。

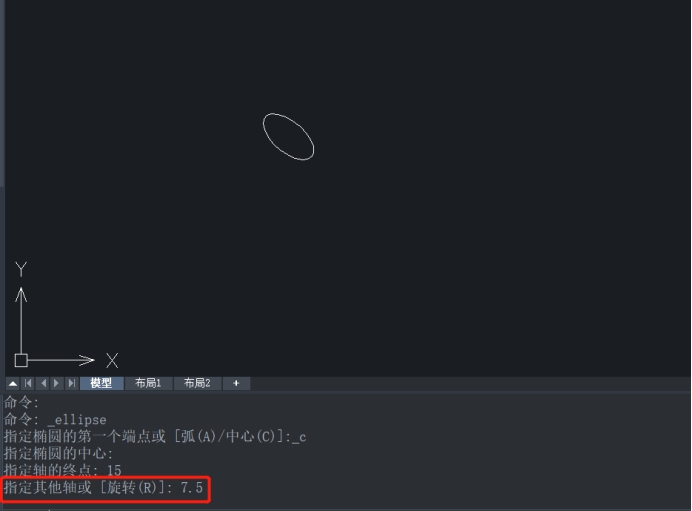

3. 根据命令行提示指定其他轴,输入7.5,按回车键,指定另一半轴长,按回车键结束命令,完成后如下图所示。
以上是指定圆心和轴长绘制椭圆的例子,大家要注意的是,第一条轴的角度确定了整个椭圆角度,第一条轴既可以定义椭圆的长轴,也可以定义椭圆度短轴。
