CAD如何完成線性標注

在CAD中,線性標注命令可以提供水平或者是垂直方向上的長度尺寸標注。那大家是否知道在CAD中如何完成線性標注呢?我們一起來看一下具體的方法步驟吧!

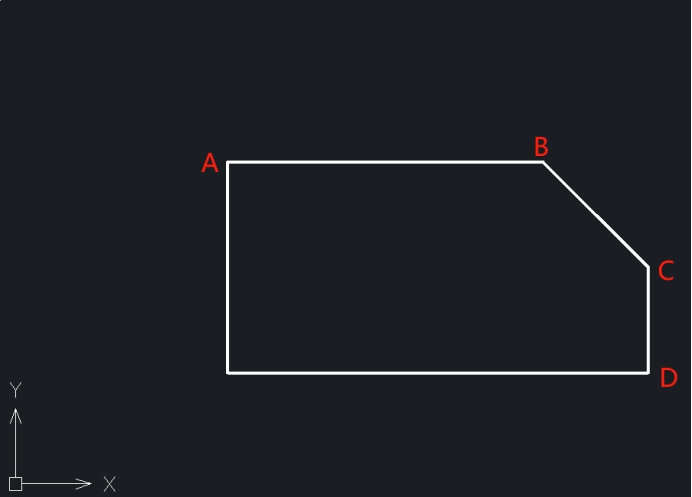

1. 打開一個圖形文件,如下圖所示,為了方便描述,小編標記了一些字母,我們將以此圖形來一步步給大家演示完成這個線性標注的步驟。

CAD如何完成線性標注

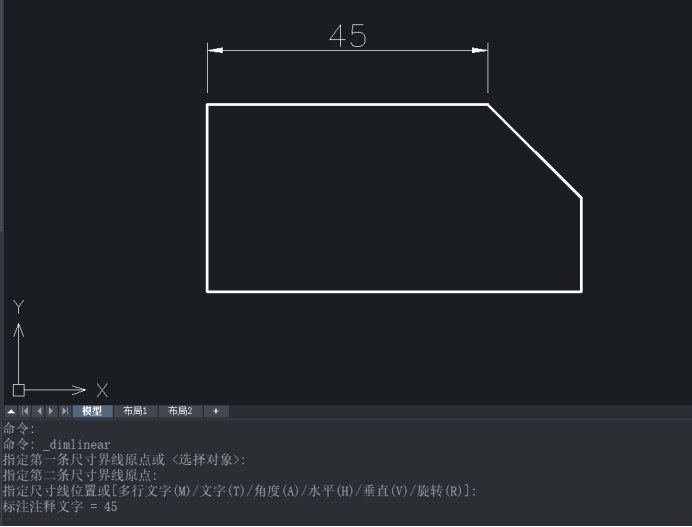

2. 依次點擊【標注】——【線性】按鈕,或者是在命令行輸入DIMLINEAR并回車鍵確認。根據命令行提示,依次選取A、B兩點,接著向上拉出標注尺寸線,自定義合適的尺寸線位置。

CAD如何完成線性標注

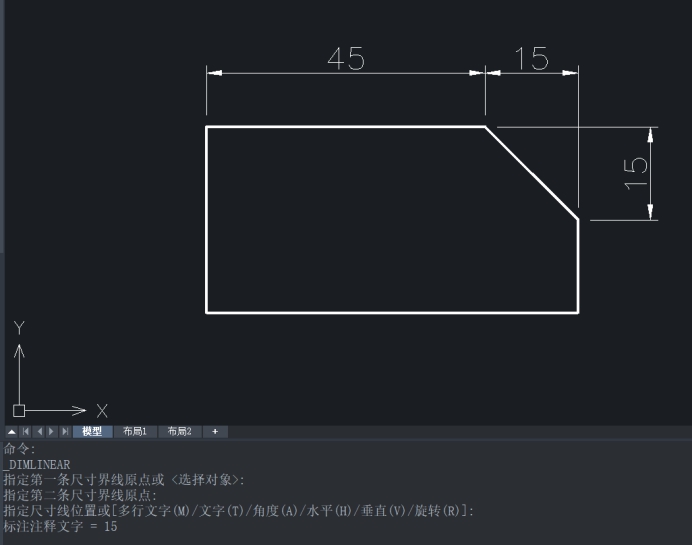

3. 按回車鍵繼續執行線性標注命令,依次選擇B、C兩點,接著向上拉出標注尺寸線,使用對象捕捉工具捕捉到前一個標注的箭頭尖端位置,使其與前一個標注對齊。

CAD如何完成線性標注

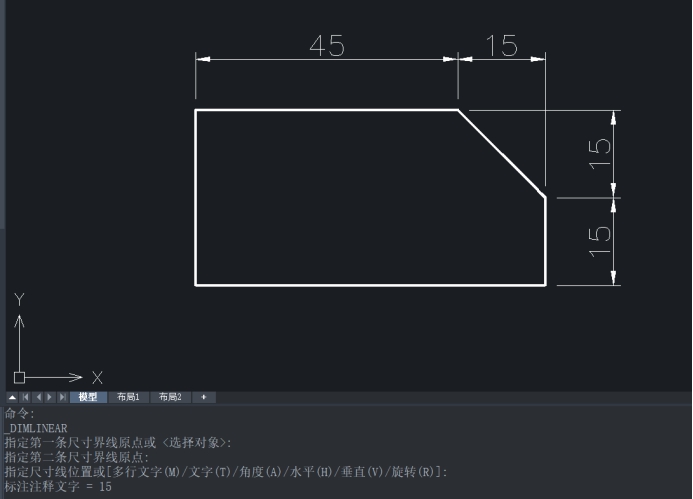

4. 重復第3步中的操作,在拉出尺寸線時向右拉,可以拉出垂直方向的線性標注。

CAD如何完成線性標注

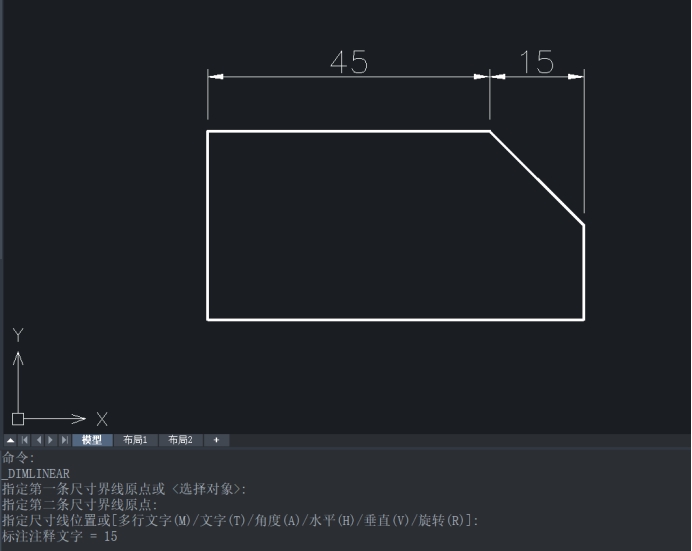

5. 按回車鍵繼續執行線性標注命令,對C、D兩點進行標注,效果圖如下所示。

CAD如何完成線性標注



以上就是在CAD中完成線性標注的方法,線性標注只能標注水平、垂直方向或者指定旋轉方向的直線尺寸。需要注意的是,在拾取標注點時,一定要打開對象捕捉功能,精確地拾取標注對象的特征點,這樣才可以在標注與標注對象之間建立關聯性。
