CAD如何使用XLINE命令
在CAD中，構造線是沒有起點和終點的無限延伸的直線。通過在繪圖區域點擊或輸入坐標值的方式創建一個或多個構造線對象可以用于輔助線或布置圖形位置，對我們繪圖起到了不小的作用。接下來我們一起來學習一下如何操作XLINE命令吧！

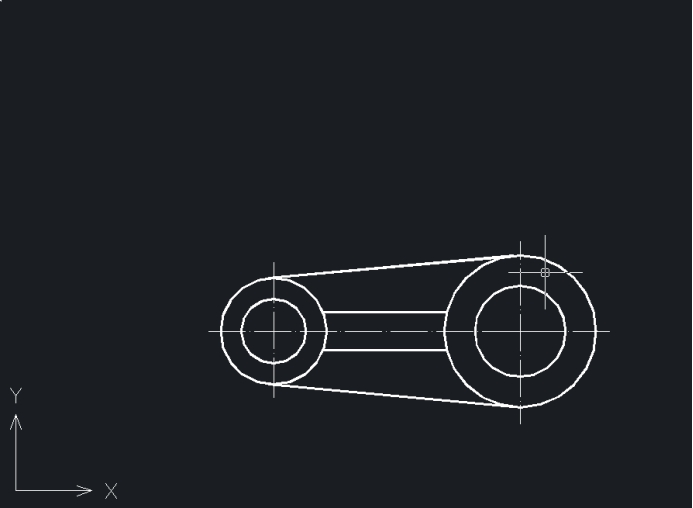

1. 打開一個圖形文件，如下圖所示，同時打開對象捕捉功能。
2. 在命令行輸入“XLINE”并按回車鍵確認，接著輸入“V”按回車鍵。

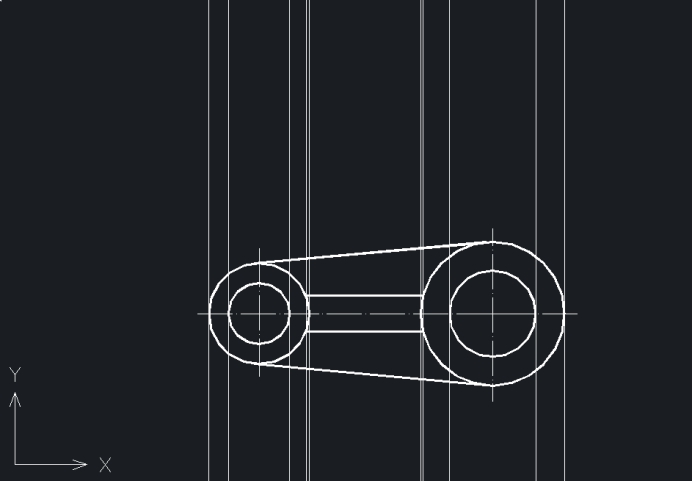

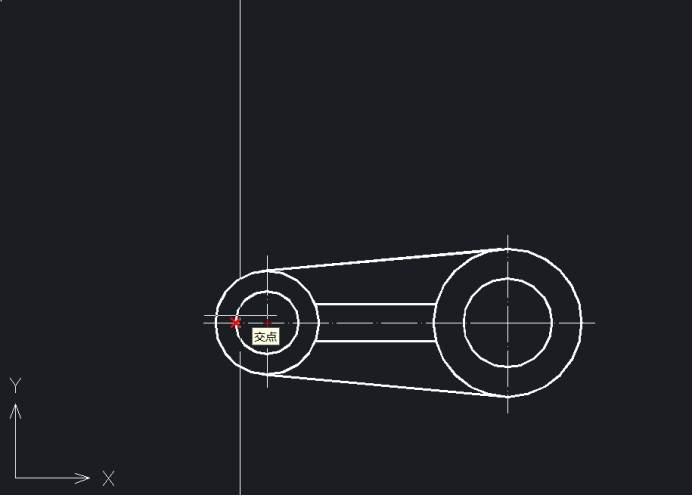

3. 啟用“交點”捕捉，依次繪制垂直構造線，按回車鍵確認。

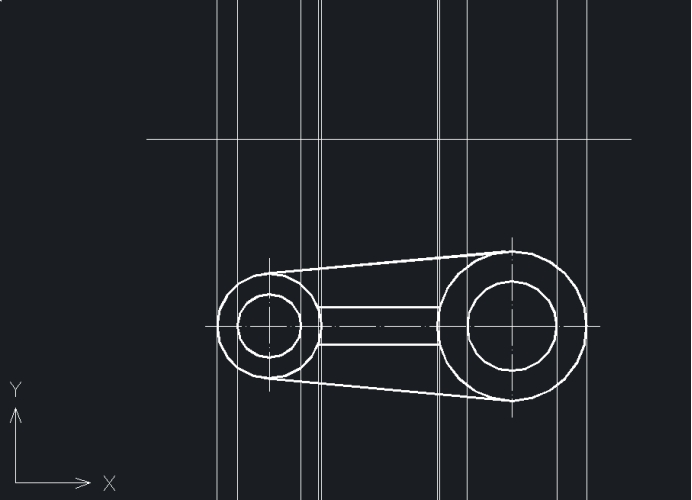

4. 在圖形上方適當位置繪制一條水平線。

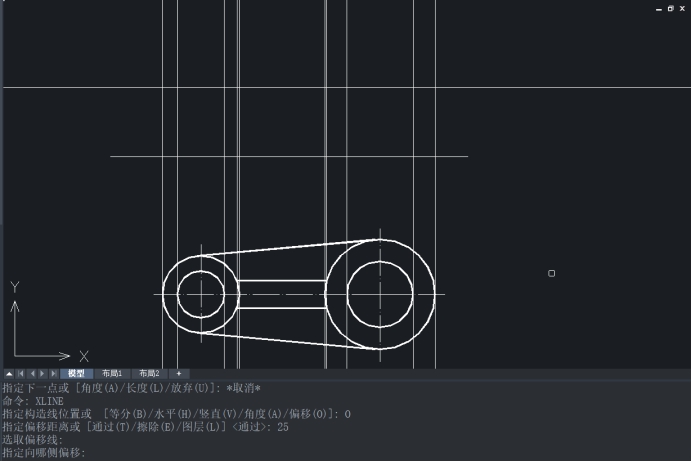

5. 命令行輸入“XLINE”，再次啟用構造線命令，根據命令行提示，輸入“O”，按回車鍵確認，接著輸入偏移距離“25”，按回車鍵確認，選擇剛才繪制的水平線，在水平直線上放任意位置拾取，按回車鍵確認。

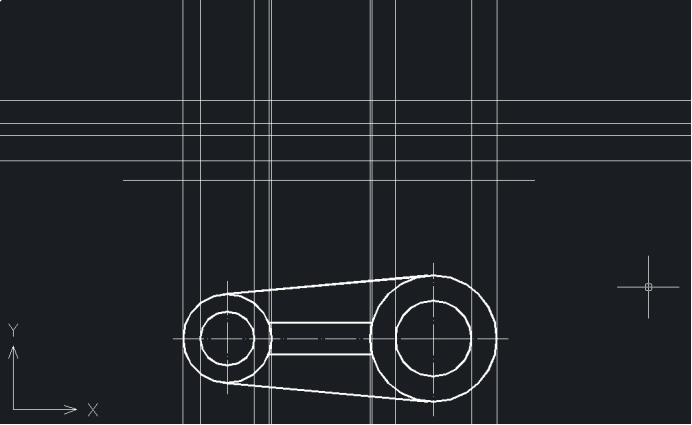

6. 重復上面的步驟，分別繪制偏移距離為“6”、“14”、“18”的構造線，結果如下圖所示。

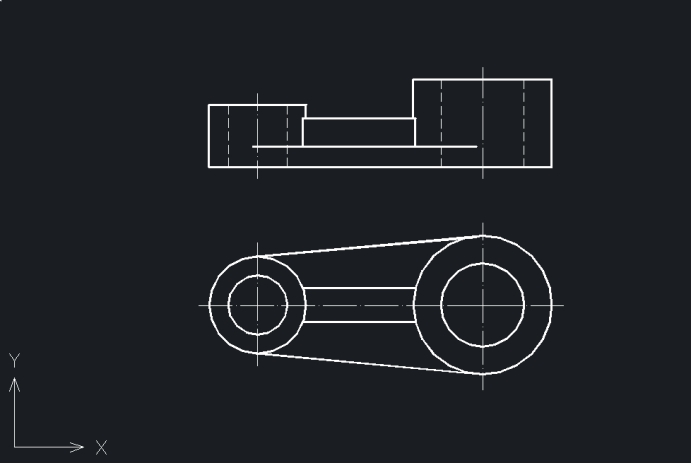

7. 基于構造線得到的輔助線，再用直線命令通過拾取構造線之間的交點，繪制零件的主視圖，然后隱藏構造線，效果如下圖所示。
以上就是在CAD中使用XLINE命令的一個實例操作過程，掌握好構造線的繪制可以提高我們的繪圖效率，不熟練的小伙伴可以多多練習幾次。
