在CAD中，合并功能的主要作用是將所選對象合并，形成一個新的對象，運用JOIN命令將性質相同的獨立對象結合為一個對象，可以簡化圖形文件，提高圖形質量。下面我們一起來學習一下如何運用JOIN命令合并對象吧！
JOIN命令在選擇要進行合并的對象時，可一次選擇多個對象。可進行合并的對象包括：直線、圓弧、橢圓弧、開放多段線和開放樣條曲線。根據選定的源對象的不同，系統可執行不同的操作以合并對象。在CAD高版本中JOIN命令有了明顯的增強，融合了多段線編輯（PEDIT）和樣條曲線編輯(SPLINEDIT)中的合并功能，可以將相互連接的任何圖形合并成一個整體。由于合并命令不需要設置任何參數，很多情況下使用起來更方便。

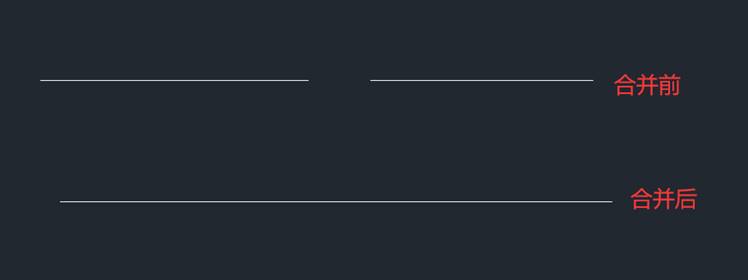

線段的合并：

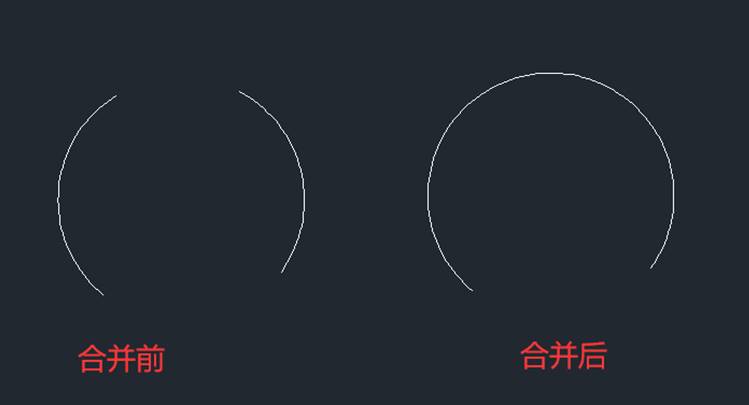

圓弧的合并：
源對象和被合并對象必須都為圓弧，并且位于同一圓上，圓弧之間可以是間斷的。所選圓弧將從源對象開始按逆時針方向進行合并。

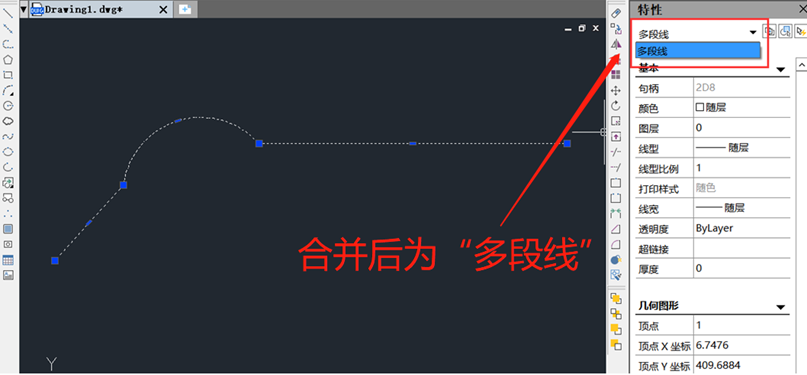

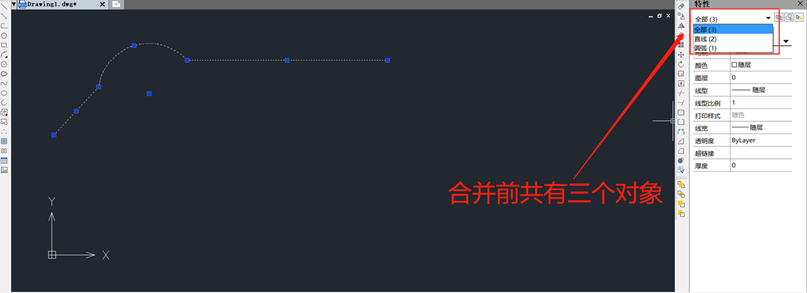

不同屬性的多對象合并：
當要將連續的直線、圓弧和多段線合并成完整的多段線時，使用編輯多段線的PE命令，需要確認是否轉換，然后還要再輸入參數J；而使用合并命令，則只需直接框選這些線就可以完成這種合并了。
