CAD圖紙上經??梢钥吹綀A角圖形,CAD中的FILLET命令就可以快速地用一個平滑且有半徑的圓弧連接兩個對象,這兩個對象可以是直線、圓弧、圓、橢圓、多線段、構造線、樣式曲線和射線中的任意組合。本文將介紹如何使用FILLET命令繪制兩條平行線間的倒圓角。

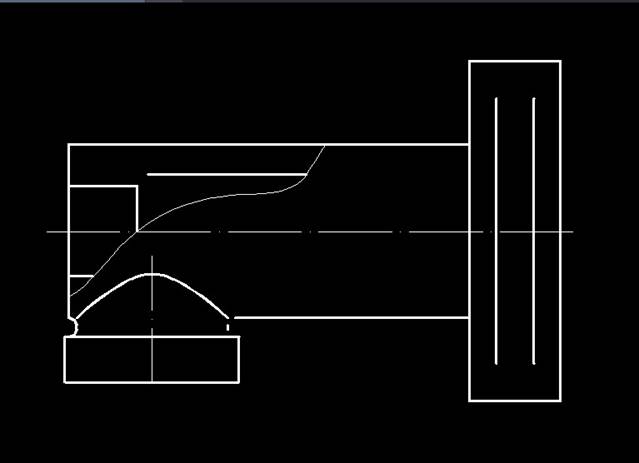

1.用中望CAD打開一張圖紙,縮放至合適的顯示位置,如下圖所示;

CAD如何繪制兩條平行線間的倒圓角

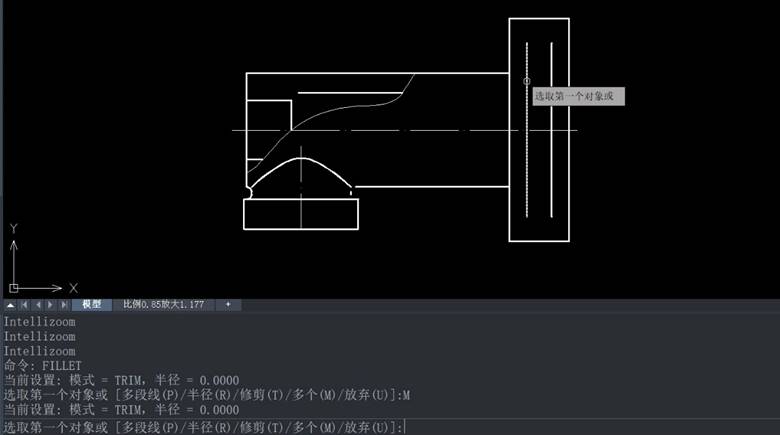

2.在命令行中輸入【FILLET】按回車鍵確認;

3.由于平行線的上下兩段都需要建立閉合圓角,因此在命令行中輸入【M】按回車確認,選擇在多個對象間進行圓角;

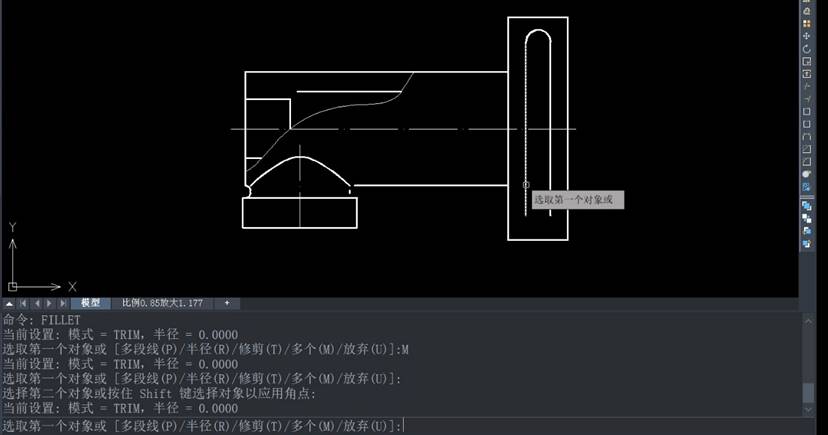

4.選擇兩條平行線中任意一條作為第一個對象,再選擇另一條為第二個對象后,系統將建立一個半圓相切于平行線上;

CAD如何繪制兩條平行線間的倒圓角

CAD如何繪制兩條平行線間的倒圓角

3.因為已經設置了圓角的模式為“多個”,所以可以直接選擇下一個倒圓角的第一個對象;

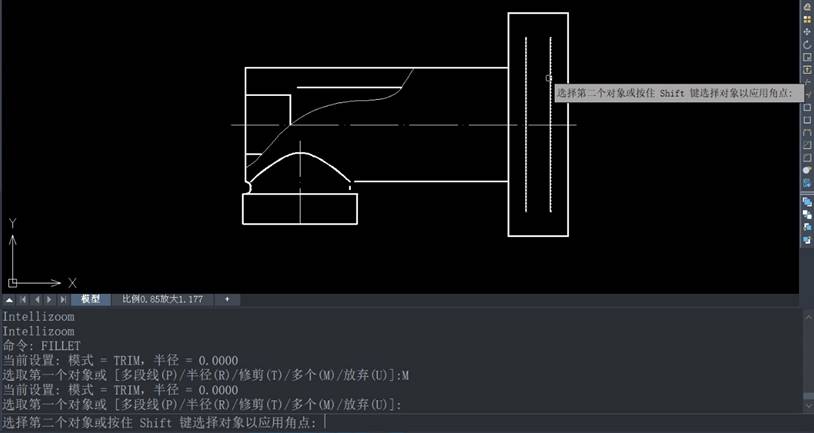

選擇平行線一條邊;再選擇平行線的另一條邊,這樣平行線下方也新建了一個圓角;

按回車鍵確認,即可結束倒圓角命令。

CAD如何繪制兩條平行線間的倒圓角

CAD如何繪制兩條平行線間的倒圓角

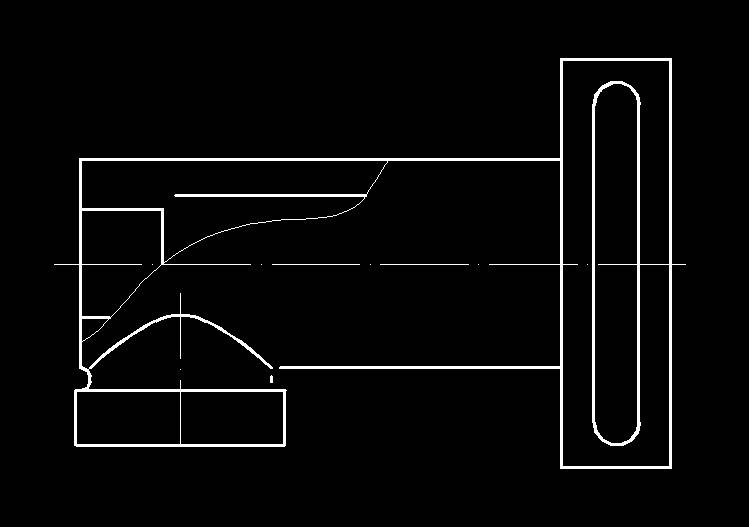

以上就是CAD在平行線間創建的倒圓角的方法,操作比較簡單,快學起來吧!
