在使用CAD软件制图的时候,会遇到需要在图形的顶角处建立斜面边,即倒角的情况。在CAD中有一个专门用于建立倒角的命令,就是CHAMFER命令,这个命令可以帮助我们在两条同性质的线段之间快速地建立一条表示倒角的斜线。CHAMFER命令有两种建立倒角模式:距离模式和角度模式。本文将带大家了解如何运用CHAMFER命令的距离模式建立倒角。

1.打开中望,用矩形工具绘制一个矩形,缩放到合适的显示位置;

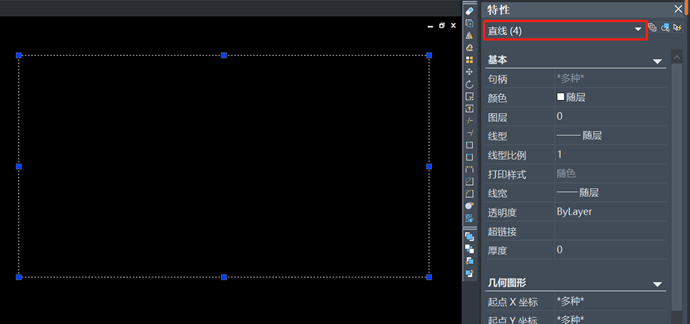

2.用分解工具将矩形分解成四条独立线段;

CAD如何用指定距离的方式建立倒角

3.启动倒角命令:在命令行中输入【CHAMFER】并按回车键确认;

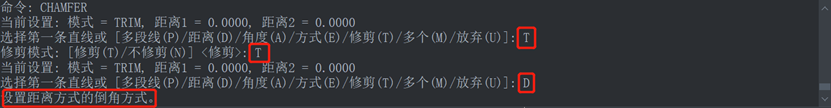

4.在命令行中输入【T】,按回车确认后,再次输入【T】,开启修剪模式;

5.在命令行中输入【D】,开启距离模式;指定第一个倒角距离时根据实际需要输入数字,在这里我们输入【2】作为倒角距离,第二个倒角距离同样输入【2】;确定距离后输入【M】,按回车键开启多个模式;

CAD如何用指定距离的方式建立倒角

CAD如何用指定距离的方式建立倒角

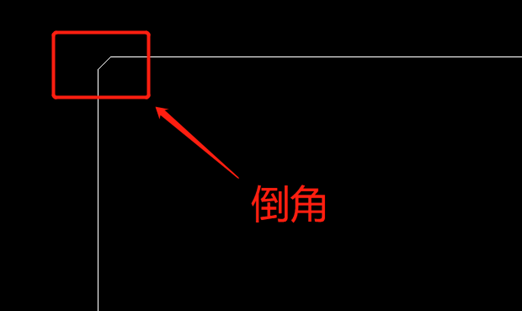

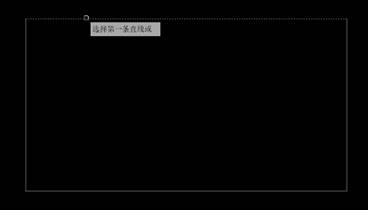

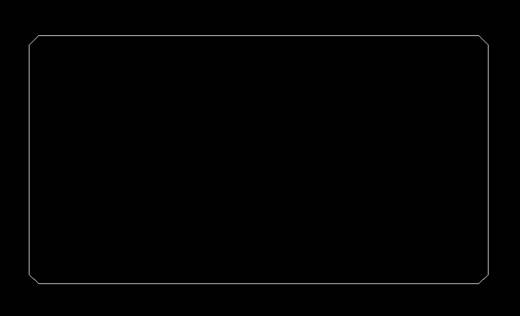

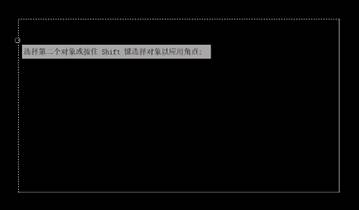

6.依次选择需要倒角的直线,直到矩形的四个顶角都完成倒角后,按回车键结束倒角命令。

CAD如何用指定距离的方式建立倒角CAD如何用指定距离的方式建立倒角

CAD如何用指定距离的方式建立倒角

CAD如何用指定距离的方式建立倒角

以上就是CAD中运用CHAMFER命令的距离模式建立倒角的方式,希望对你有所帮助!
