钣金行业工程师在生产过程中，往往需要对简单或复杂的冲压零件进行展开分析、尺寸等数据生成，以便下一工序的衔接进行。在众多三维设计软件中，国产知名三维CAD/CAM软件中望3D，集成了国际知名的FASTBLANK 冲压件展开分析软件，用户无需了解有限元或具有钣金成形经验，就可以对材料高度拉伸和变形以及直接折弯等进行计算。仅需几分钟展开计算，所获结果可用于毛坯下料、模具设计、成本估算、快速报价以及零件排料等。这样，方便了工程师展开各种复杂的冲压件。

1. 首先，打开客户所需的各种类型图档，我们以STP格式为例，见下图：

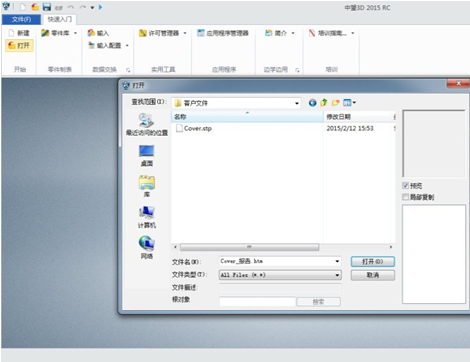

图1/打开STP图档

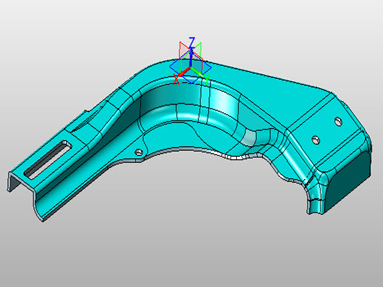

图2/打开的效果图

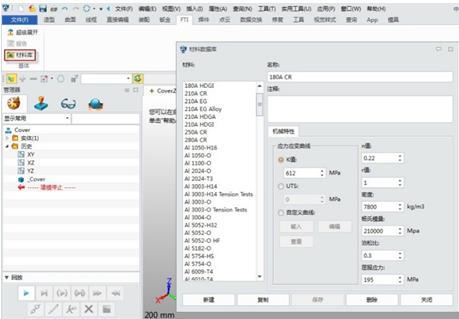

2. 点击“材料库”，定义自己公司的材质特性，见下图：

图3/定义材质特性

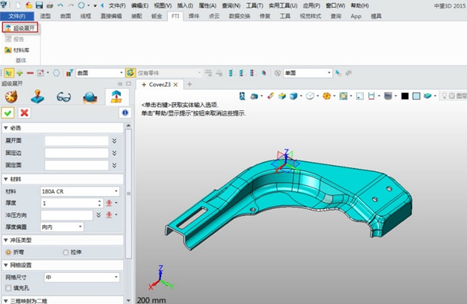

3. 点击“超级展开”功能，进入到该功能的设置，见下图：

图4/加入设置

4. 然后，进行以下3个小步骤：

4.1选择需要展开的面，见下图：

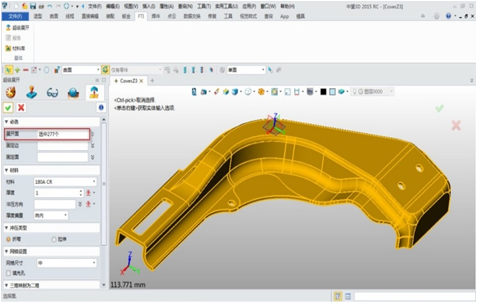

图5.1/选择面

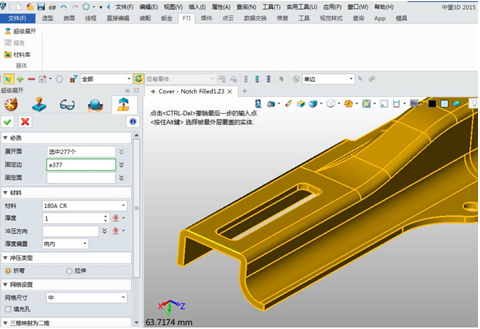

4.2然后，选择一条边作为固定边界，见下图：

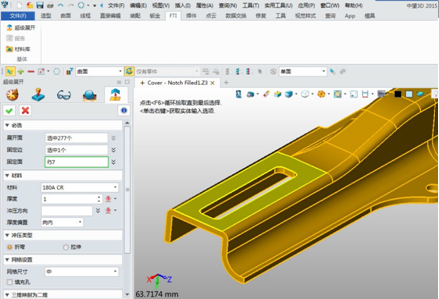

图5.2/选择边

4.3选择固定的面，见下图。

图5.3/选择面

5. 选择符合公司的需求的材质，或者我们设置的材质，见下图：

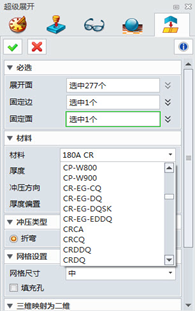

图6/选择材料

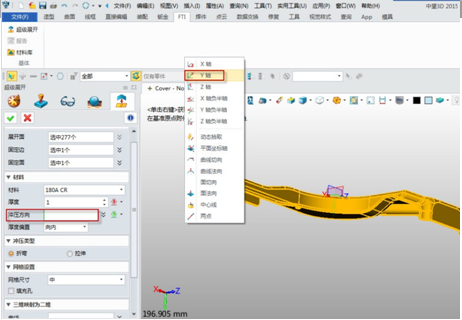

6. 选择产品的厚度以及冲压的方向，冲压类型指定加工工艺为折弯加工或是拉伸加工。工艺的不同,会影响最后的展开结果。见下图：

图7/选择厚度以及冲压的方向

7. 网格尺寸，设置离散化数据的精细程度，精度越高，三角网格越小。勾选“填充孔”选项，在生成轮廓线之前将先填充孔。三维映射为二维，可以选择曲线，然后将曲线映射为平面的二维线，平滑类型里面，选择“线条&圆弧”展开后，将离散的线条合并为一条轮廓线。选择“多线段”，展开后则生成离散的线条和圆弧，见下图：

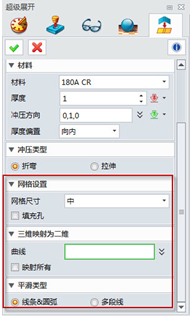

图8/多种选择

点击确定，就可以生成展开的钣金，见下图:

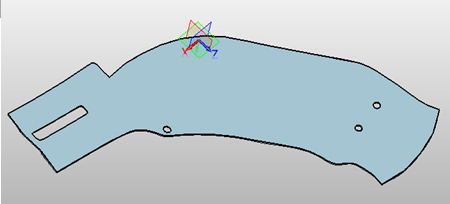

图9/展开的钣金图

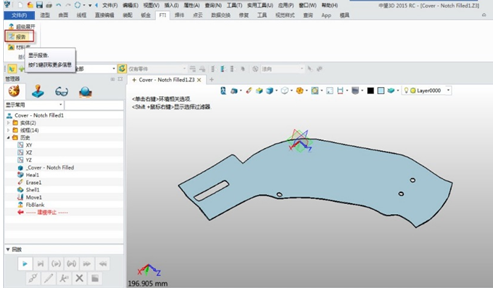

8. 点击“报告”功能，见下图：

图10/点击报告功能

选择设置路径，见下图：

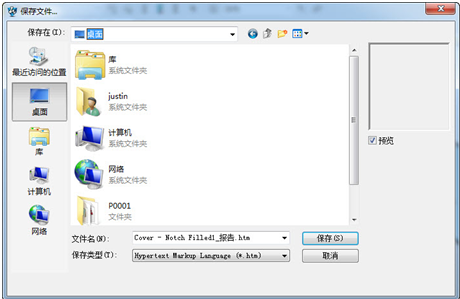

图11/保存的消息框

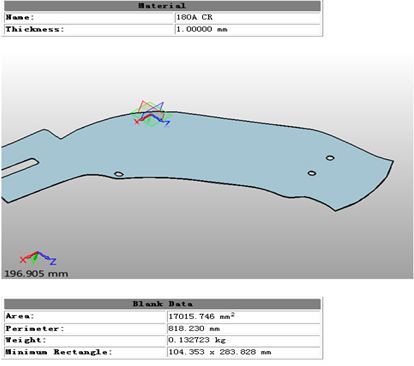

9. 将生成一份报告，包含产品厚度、产品的展平面积、周长、总重量以及最小的长宽。有了这些参数，我们可以更好地进行下料、排料、产品报价步骤等。

图12/生成的报告图

从以上步骤可看出，中望3D在做冲压件展开分析中游刃有余，对材料高度拉伸和变形以及直接折弯等进行计算，不仅能提高三维CAD工作效率，还提高了数据分析的精准度，对下一步的工序制造提供更加充裕的时间以及有效数据。全新的中望3D 2015不仅在钣金行业的应用中具有冲压件展开分析功能，而且在钣金设计、加工等方面，具有强大建模设计、CAM功能。现在正在进行的中望3D2015有奖测评活动，只需反馈使用建议，即可赢取iPad mini和中望3D2015正版激活号，更是为中国三维设计软件的发展贡献你的力量！请登录中望3D2015专题页面http://www.zw3d.com.cn/special/list-98.html进一步了解新功能及参与有奖测评。
