BOM表（物料清单）功能在制造企业的工程部和采购部使用频率非常高，特别是如何高效地配置出符合企业标准和客户要求的物料清单，对企业的成本控制和销售运营都至关重要。因此，今天邀请了三维CAD/CAM专业培训师William与大家分享BOM表两个重点的使用，如何巧用中望3D2015这款易学易用的三维设计软件，快速生成BOM表，并根据企业自身的三维CAD使用需求，创建BOM表的模板，提高工程部与采购部的协作效率，优化企业采购成本。

 一、如何快速生成标准BOM表

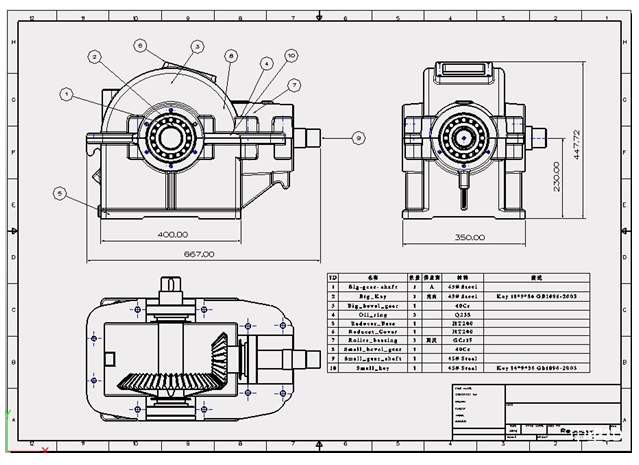

 在学习定制化BOM表模板之前，需要先掌握如何通过三维设计软件生成BOM表。中望3D的BOM表是针对装配级别的，主要流程是：装配零件→编辑零件写入标准属性→工程图→创建BOM表。以下图的减速箱装配工程图为例，通过中望3D可以非常轻松地创建基本的标注和BOM表。

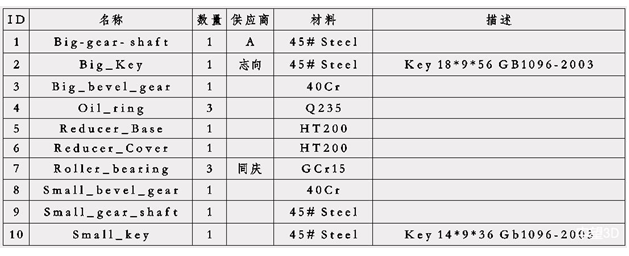

图：减速箱BOM表示例

       具体的操作流程如下：

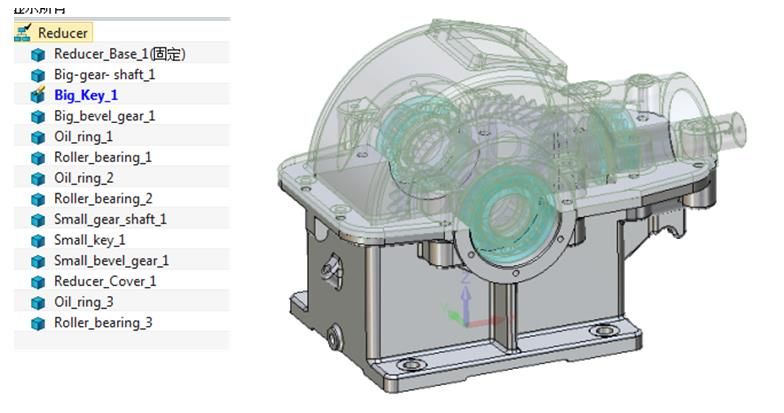

        1. 在建模环境中，打开总装配，激活装配中的零件，让其高亮。

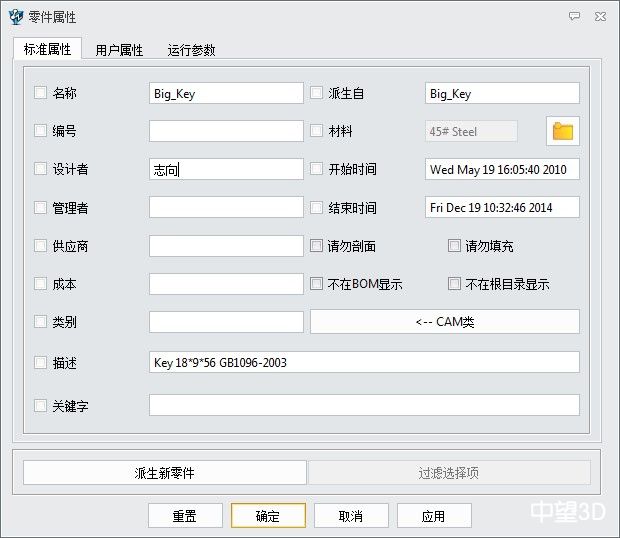

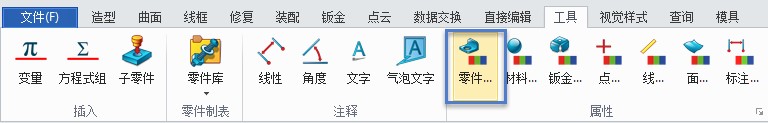

 2. 在菜单栏中选择工具→零件属性，跟着在弹出的零件属性对话框就可以写入标准属性了，包括设计者、供应商、成本等等信息。







 3. 重复1、2步骤，就可以为所有零件写入制定的标准零件属性。

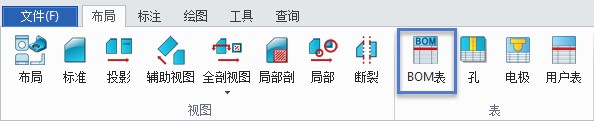

        4. 激活回到总装配，创建工程视图，并且使用BOM表命令。





 5. 在BOM表的命令对话框中，可以设置要生成的列标签项。你会发现，这些列标签项跟刚才零件属性 里面的标准属性是对应的，可以选定具体的属性列生成BOM表。





 6. 最后根据实际需要，生成需要的BOM表，同时可以选择导出BOM表成为txt文件或者Excel的文件格式，进行快速的材料订购。





二、巧用中望3D高效定制企业BOM表模板

对于许多企业而言，创建标准属性的BOM表并不能满足特殊要求的产品，因此就需要创建企业自己标准的BOM表格式，比如零件重量，零件密度，又或者尺寸规格等等这些非标准零件属性。如何通过中望3D来实现？下面将就此内容进行讲述。

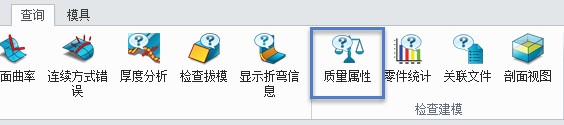

1. 假如要写入零件重量，必须要对零件进行质量计算。在总装配中，激活指定的零件，使用 查询->质量属性。

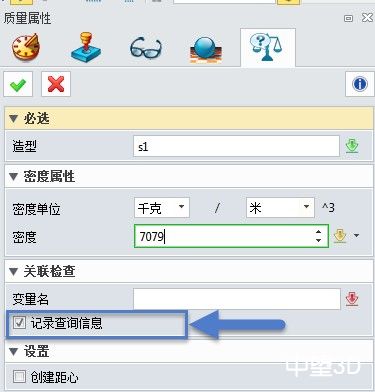

2. 在质量属性 命令的对话框，输入具体的零件密度数值，并启用选项“记录查询信息”。（注：如有定义零件材料，中望3D将自动读取零件密度星系）





 3. 操作完成后，在历史树管理器，你将会看到已经有相应的信息变量生成，包括零件投影区域（Part_Area），零件体积（Part_Volume），零件质量（Part_Mass）。

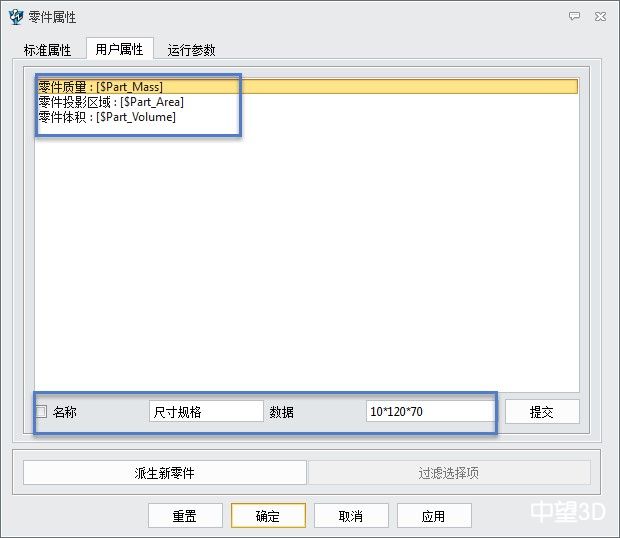

 4. 接下来就通过使用用户属性，调用这些变量。工具->零件属性->用户属性。在这里需要注意的是，第一，由于这次定制的是非标准属性，所以使用用户属性进行自定义的BOM零件信息，其中标准标量格式为 [$+变量名]，如零件质量为 [$Part_Mass]。第二，通过用户属性可以使用变量调用数值，也可以输入名称、数据，例如尺寸规格，可以直接输入你想要的数据 10*120*70。

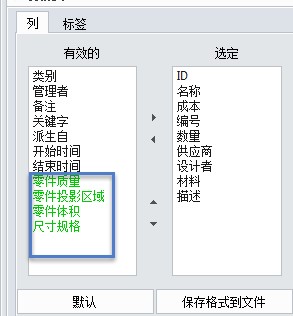

5. 为每个零件定制完成之后，重复标准BOM表的创建过程，再去到工程图使用BOM表的命令，会发现列的标签项已经多了刚才创建的用户属性，可以添加到选定。

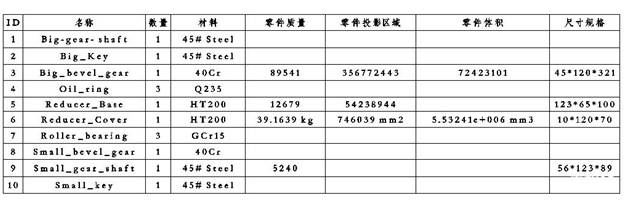

6. 最后的BOM表就可以根据的定制要求，创建如下：





通过以上的分享，刚入门三维CAD设计的初学者也可以通过中望3D的简易操作，快速掌握相关BOM表的生成与模板创建。包括：创建符合企业标准的，符合订购材料要求的物料清单表，通过自定义的方法，可以创建出除了标准属性之外的任何用户属性的零件信息，同时也可以使用查询变量的值，直接进行调用，创建例如零件质量，体积，密度等等更多的采购信息出来。全新的中望3D2015的工程图模块除了更高效的BOM表功能，也支持更加直观的3D标注功能。想了解更多三维软件的BOM表生成及定制功能，可以参与免费的三维CAD网络培训（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），QQ号一键报名，赢取中望3D2015激活号。
