作者：William


作為產品設計的愛好者，我喜歡用三維CAD軟件設計各種工業產品造型，這次來和大家分享我最近在設計的一款三維吉他作品。吉他產品造型多樣、風格迥異，所以設計起來比較復雜。在吉他造型設計中，難點主要有圖片提取曲線、UV曲面、混合建模等。國外三維設計軟件雖然功能強大，但是在解決這些難點上操作繁瑣復雜。而中望3D的圖片提取曲線、UV曲面、混合建模等操作更加靈活簡單，且能快速完成。所以在這整個三維建模當中，我都選擇中望3D作為設計的主要工具。我分享的這個吉他三維CAD造型設計過程包括琴箱（主體）設計、其他部件設計、渲染三個部分。

       首先是琴箱的設計。琴箱體現了整個吉他產品的造型風格，是最關鍵的部件。如下圖

圖-中望3D 琴箱

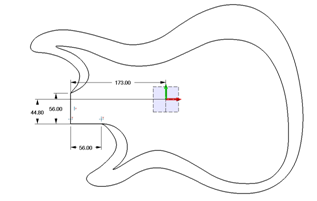

第一步，在草圖中進行主體輪廓線的描述。這要用到樣條曲線的功能，是創建復雜曲線的基本命令，為后續創建順滑的過渡曲面打下基礎。如下圖：


 圖-吉他主體輪廓線

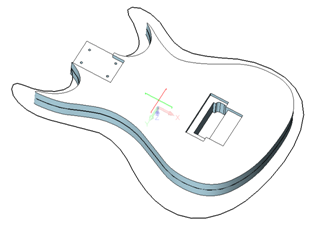

第二步，使用剛才創建的內圈草圖截面線，創建琴箱的基本實體。這里主要運用中望3D拉伸、六面體、打孔以及倒圓角的實體特征命令。如下圖：


 圖-內圈草圖截面線

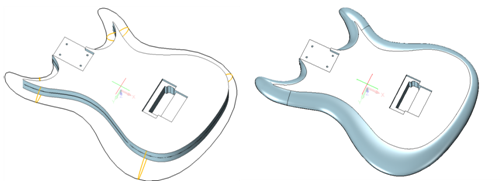

第三步，根據造型的過渡情況，在不同位置創建截面線。使用UV曲面的命令，一步創建出外圈的曲面造型，在這里我們可以方便的定義曲面的連續條件，此造型可以設置到G1相切連續即可。如下圖：


 圖-不同位置的截面線

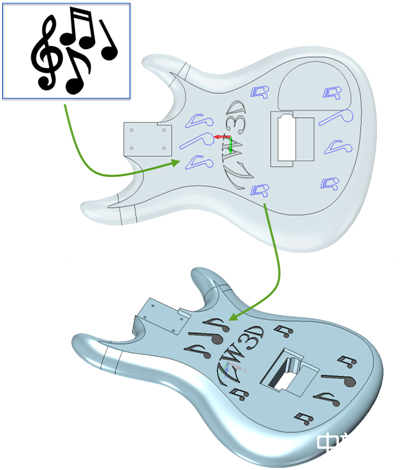

這里值得一提的是，中望3D直接導入外部圖片生成草圖線條的功能，中望3D可以直接導入圖片，根據對比度，生成輪廓線框，這里琴箱的音符造型就是通過使用JPG格式的圖片，進而生成的拉伸造型。如下圖：


 圖-琴箱音符造型

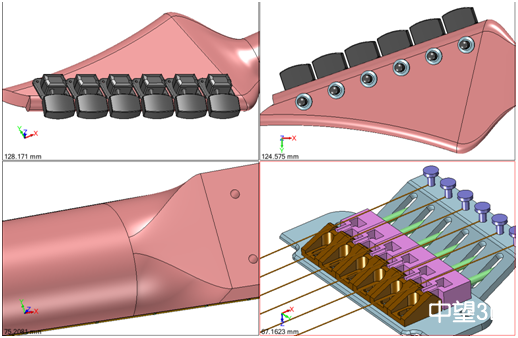

其次是其它零件如琴弦、琴頭、琴枕、弦橋等的設計不會太復雜，主要運用的是實體特征。只要掌握中望3D的基礎建模，都可以輕松設計出來，在此就不一一詳述。這里需要提及的是，中望3D的混合建模技術使實體與曲面能夠自由地進行布爾運算操作。即使是非封閉的曲面，也可以直接進行倒圓角、添加孔、或者創建腔體等，這使設計更為靈活自由，大大提高了設計效率。如下圖：


 圖-中望3D的混合建模技術

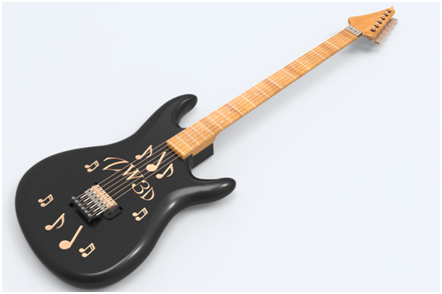

最后是渲染。我使用的是Keyshot進行渲染，現在中望3D已經集成了Keyshot的接口，直接在模型設計空間就能直接跳轉到Keyshot的渲染空間，中間無需再麻煩地導出其它格式了，非常方便。如下圖：


 圖-中望3D集成Keyshot進行渲染


這篇文章主要分享了我在使用中望3D設計吉他的一些心得體會。因為主要難點是琴箱設計部分，所以重點展示了琴箱的設計過程，其它零件的建模和設計都能通過中望3D快速完成。全新的中望3D2015除了易學易操作的實體曲線等造型設計功能外，還有其他更為高效簡易的應用。想進一步了解吉他的三維CAD設計技巧，歡迎參加三維CAD免費網絡培訓教程（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），與專家互動交流，幫助大家快速掌握3D設計并實際投入工作中，還有機會獲得中望3D2015激活號！
        最后附上吉他的免費圖紙下載：http://www.gzxksb.com/community/thread-22803-1-1.html
