機床的后處理是把CAM軟件計算出刀具的軌跡輸出成機床可以識別的NC代碼用于生產,使用CAM編程軟件可以使數控機床發揮出最大能力。現在機床的種類繁多、功能各異,因此要求CAM三維設計軟件提供一種后處理修改器,能夠根據各種不同機床性能要求進行修改。三維設計軟件中望3D集產品造型設計、模具設計、2-5軸加工于一體的三維CAD/CAM一體化軟件,還內嵌了高效智能后處理修改器。下面就以5軸的后處理修改為例,介紹一下中望3D后處理修改器。

第一步: 備份一個后處理用來修改:通過中望3D快捷方式的屬性,進入后處理的放置文件夾(安裝盤:\Program files\ZWSOFT\ZW3D 2015 Chs (x64)\ZWPostConfigs),拷貝一個后處理備份 (如圖1)。

圖1 / 中望3D快捷進入后處理文件

第二步 :進入中望3D后處理修改器:進入加工界面,在輸出欄點擊中望3D后置處理 (如圖2)

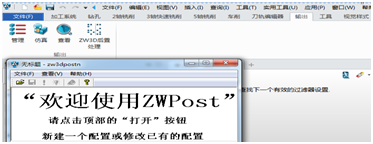

圖2 / 中望3D加工界面

第三步:后處理的格式修改,進入后處理修改器(如圖3),修改默認程序開始,輸入后點擊提交(如圖4)。

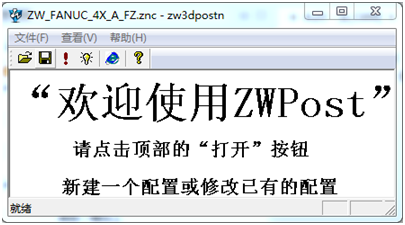

圖3 / 后處理修改器

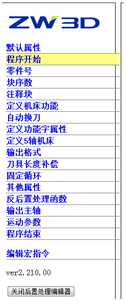

圖4 / 修改默認程序

第四步 :后處理的運動范圍與參數,修改A軸B軸的運動范圍(如圖5),修改點公差和面公差提交(如圖6)。

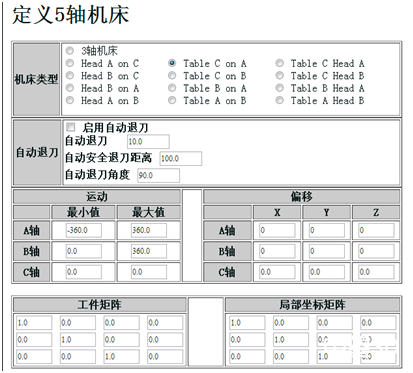

圖5 / 修改軸運動范圍

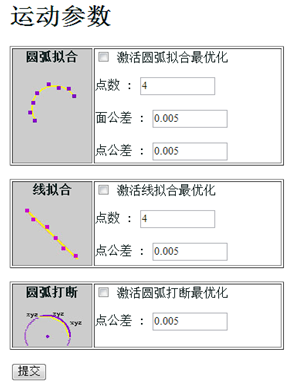

圖6 / 修改點公差和面公差

第五步 : 保存修改好的后處理,點擊保存即完成修改(如圖7)。

圖7 / 保存

通過以上的操作可以看出,中望3D后處理修改器簡單高效的,非常容易上手。此外,中望3D2015的CAM模塊還擁滿足CAM加工數字化的其它功能應用。想了解更先進CAM加工的三維設計應用,歡迎免費下載中望3D2015最新精編實戰教程http://www.zw3d.com.cn/special/zhuanqu/list-103.html,有專業CAM工程師與各位共享豐富經驗和技巧,還能贏取激活號和豐富獎金!
