在瓶子設計的上篇教程中，我們已經學會了如何用中望3D進行瓶身的建模設計，那么本文將繼續延續上篇的內容，向大家介紹下如何用中望3D，完成整個瓶子的設計工作。

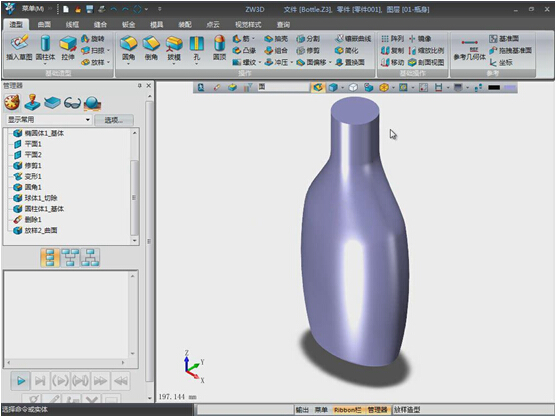

如下圖所示，這就是上篇中我們所獲得的瓶身效果。
圖1 瓶身的效果圖
那么接下來我們將繼續后續的細節設計工作：

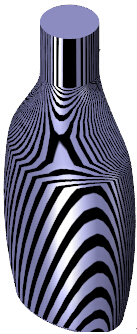

第一步：斑馬線檢測
使用“分型面”進行斑馬線的曲面檢查。
圖2 斑馬線曲面檢查的效果圖
第二步：抽殼
抽殼厚度為“-1mm”。
圖3 抽殼效果圖

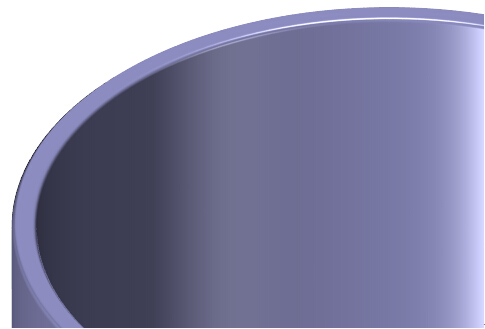

第三步：瓶口倒圓角
倒圓0.2mm
圖4 倒圓角效果圖
第四步：螺牙草圖

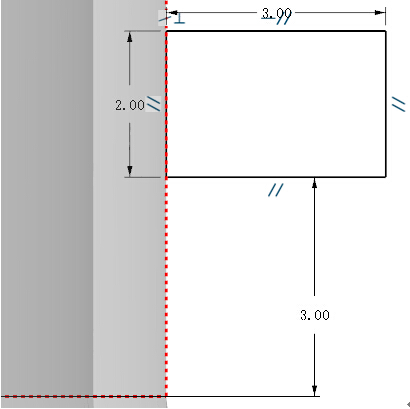

以工作平面“XZ”為基準面創建螺牙草圖，具體尺寸如下圖：

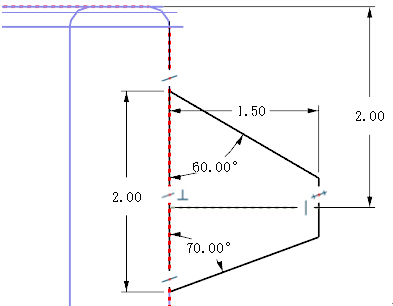

圖5 螺牙草圖
第五步：瓶口螺紋
瓶口的螺紋在這個設計里是一個難點，尤其是螺紋的收尾，使用中望3D，可以一個命令全部完成這些設計操作。
使用螺牙草圖創建瓶口螺紋。
匝數：4
距離：-5
半徑：10mm

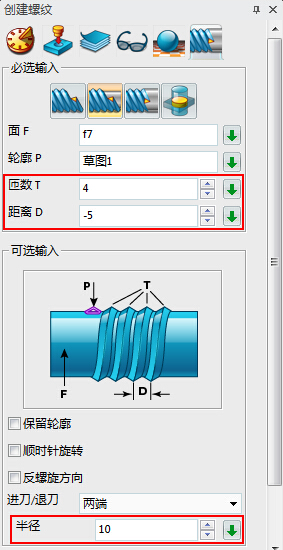

圖6 創建螺紋的設置界面

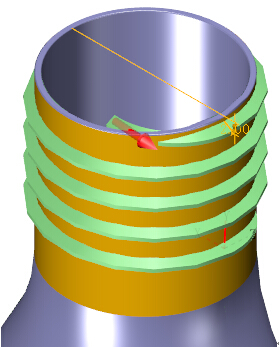

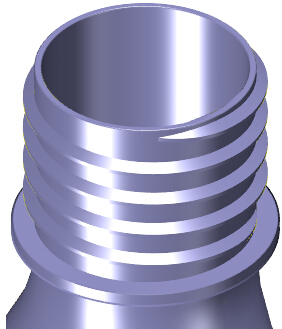

圖7 螺紋創建效果
第六步：肩部草圖
以工作平面“XZ”為基準面創建肩部草圖，具體尺寸如下圖。
圖8 創建肩部草圖
第七步：肩部旋轉
使用肩部草圖創建肩。
圖9 肩的創建效果

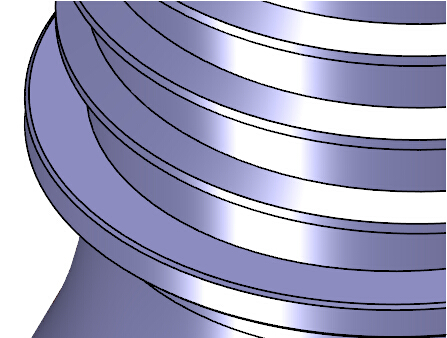

第八步：肩部倒圓
倒角0.2mm
圖10 肩部倒圓效果
第九步：材質貼圖
使用“鉻”命令，選擇文件夾下的JEPG圖片“display1”。
圖11 根據display1貼圖后的效果
第十步：背景貼圖

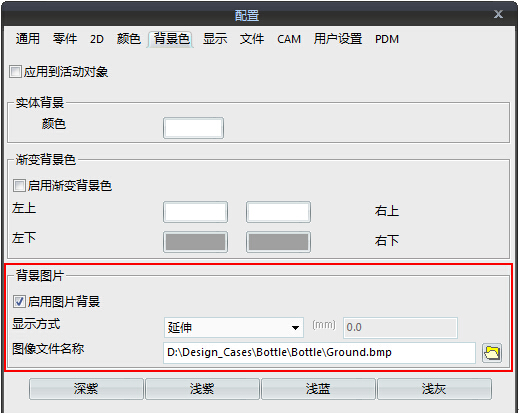

啟用“背景圖片”，選擇文件夾內的“Ground.bmp”，“顯示方式”選擇為“延伸”。
圖12 背景圖片設置界面

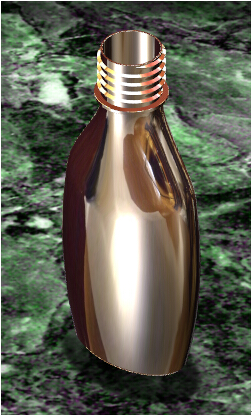

經過上述的各項步驟，即可獲得我們教程開始時所展示的瓶子效果了。

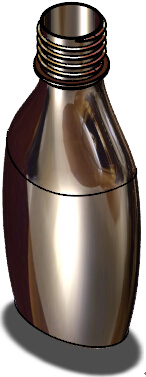

圖13 完成瓶子設計
通過這兩篇實例教程的解析，相信大家對使用中望3D進行瓶子設計，以及設計過程中涉及到的相關思路、功能點的作用等，都有新的認識，希望能對大家有所幫助。
關注中望3D官網的【實例教程】模塊，即可下載本實例的操作視頻以及對應的練習文檔，快來學習吧：http://www.zw3d.com.cn/service/list-109.html
三維CAD設計軟件中望3d免費下載：http://www.zw3d.com.cn/product-58-1.html
