在科技飛速發展的時代,中小學3D設計打印課程也迅速在全國開展起來。然而3D打印技術卻不會僅是冷冰冰的創造,它更會幫助我們表達自己的關懷。感恩節就要到了,貼心懂事的我們,怎么會忘記在這個節日向為我們不斷付出的父母和老師們,表達感恩之情呢?通過使用3DOne這一面向中小學生的3D打印設計軟件,進行幾步簡單的操作,設計一個3D愛心扣,就能將自己的心意傳達給勞累的父母,或是辛勤的老師。3DOne能將看不見摸不著的感情展現出來,更能將我們內心的創意和靈感呈現在大家面前,提升我們的創造力和動手能力。
下面就讓我們來學習一下愛心扣的設計步驟吧:

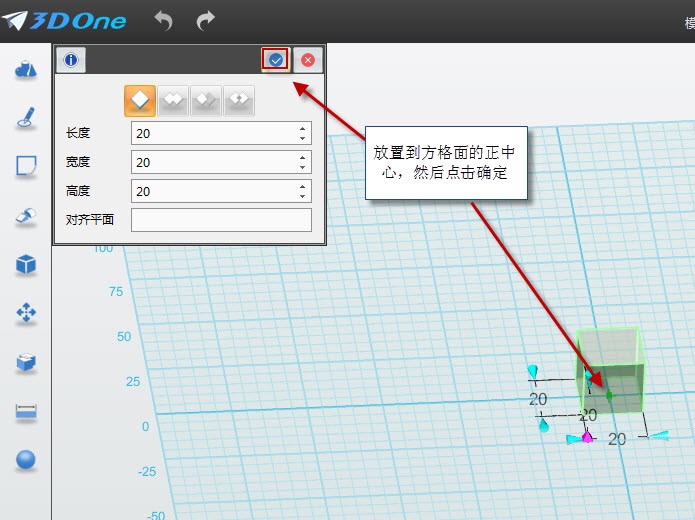

1 、點擊“基本實體”,選擇“六面體”功能。在方格面正中心放置一個六面體,將長、寬、高均設置為20,點擊確定。這個六面體是一個輔助的體,用來創建愛心中間的圓柱。

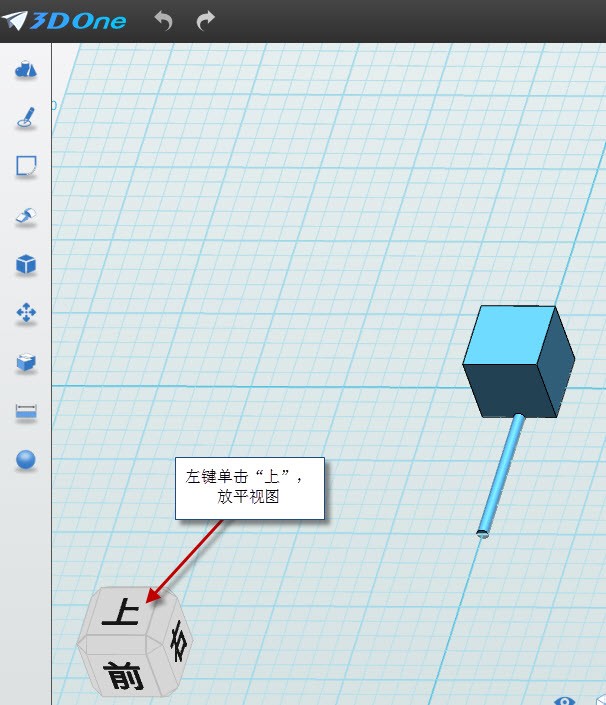

2、點擊“基本實體”,選擇“圓柱體”功能,創建一個圓柱體。圓心選擇中心點,一定要選擇“對齊平面”,使得圓柱體垂直于六面體。輸入長度“40”,半徑“2.1”,輸入完之后,點擊確定。接著點擊“上”,放平視圖。

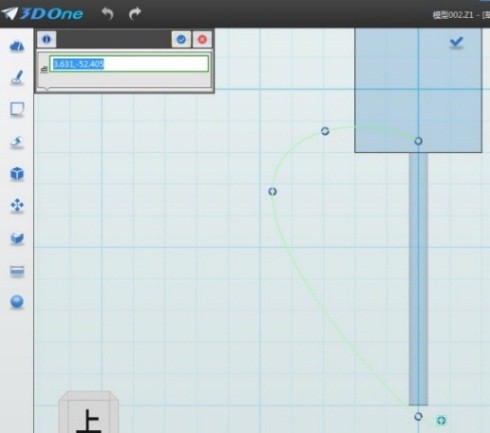

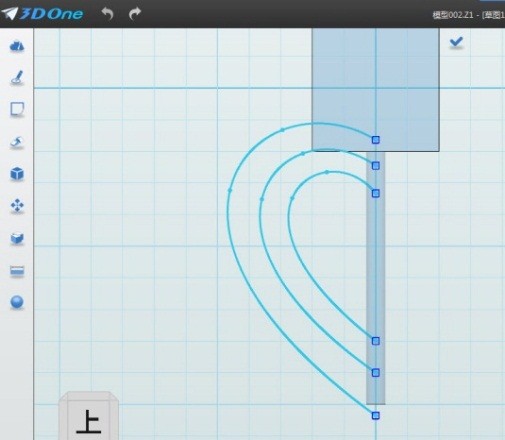

3、點擊“草圖繪制”,選擇“通過點繪制曲線” 功能。鼠標左鍵單擊選擇網格面,在圖示位置插入點,繪制圖示樣條線,接著同理繪制其它的線型。

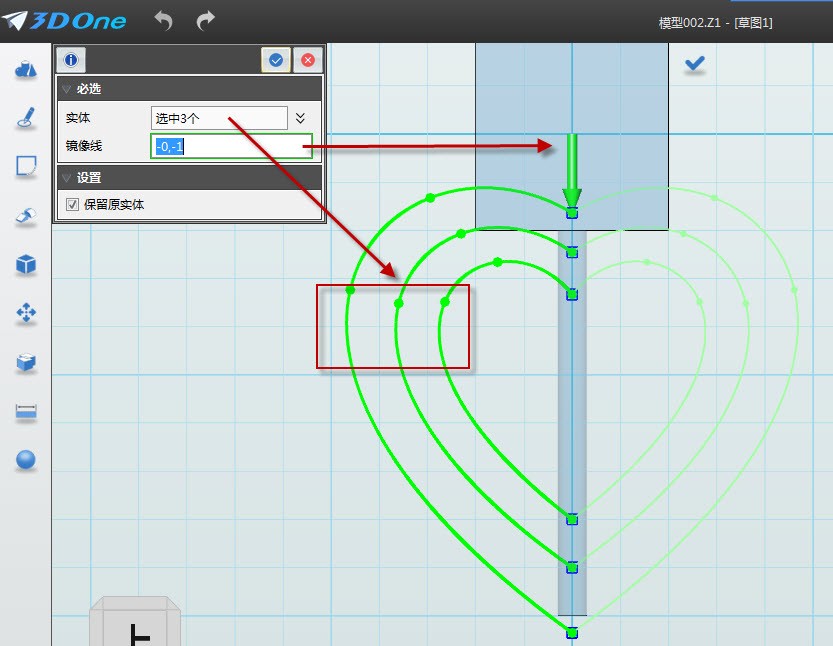

4、點擊“基本編輯”,選擇“鏡像”功能。實體選擇之前繪制的三條線,方向選擇圖示位置的向下的箭頭,繪制完后,點擊確定。

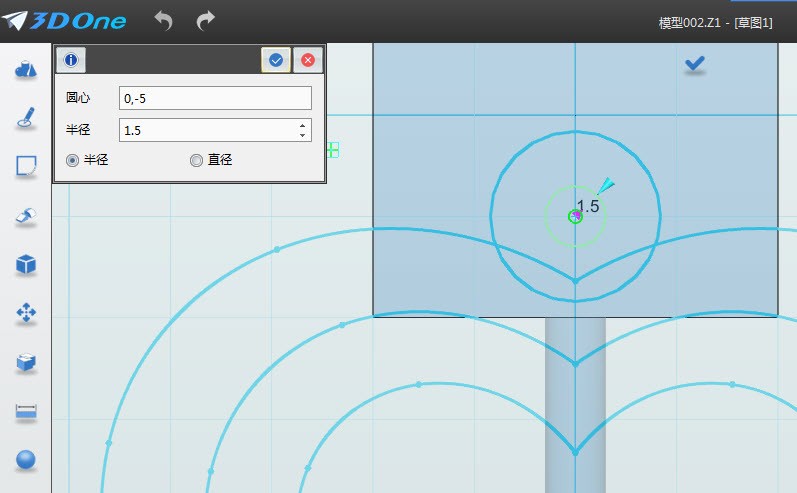

5、點擊“草圖繪制”,選擇“圓形”功能。繪制一個鑰匙扣,在圖示位置繪制兩個圓。

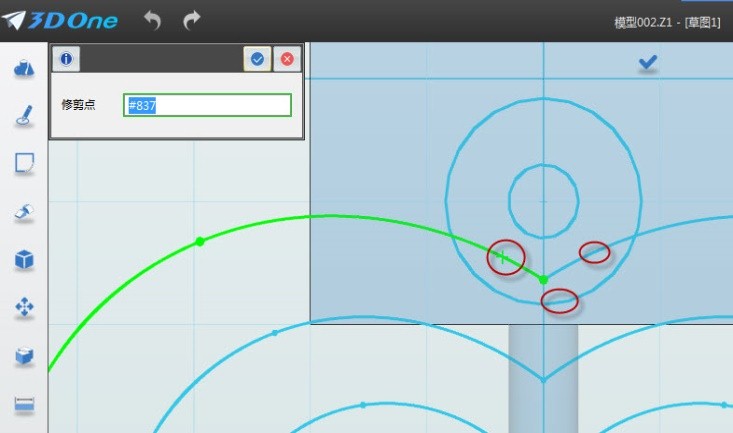

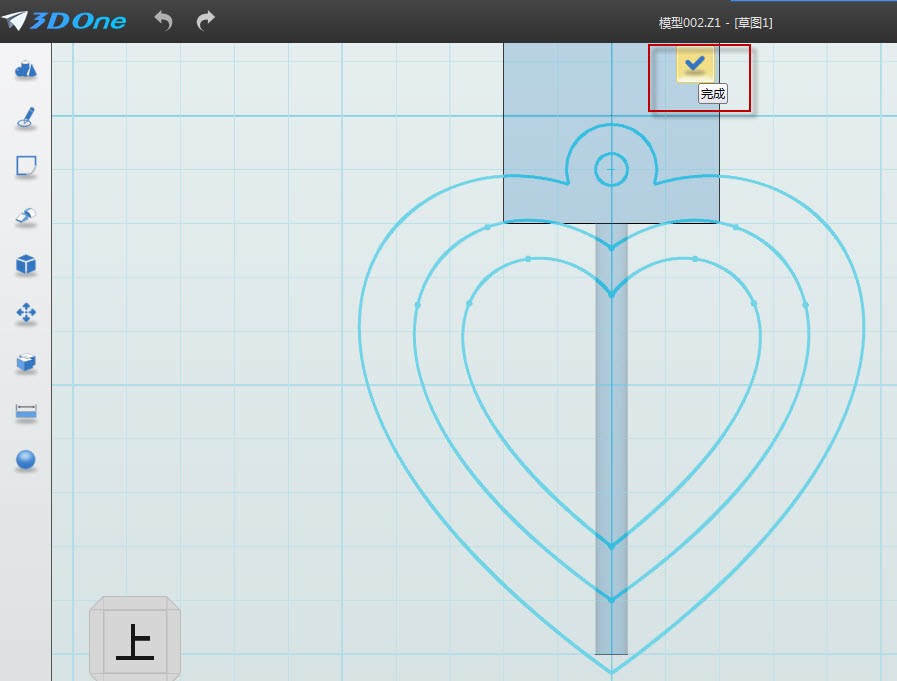

6、點擊“草圖編輯”,選擇“單擊修剪”功能,修剪編輯圖形。單擊圖示點,成圖示效果之后,點擊完成,退出草圖。

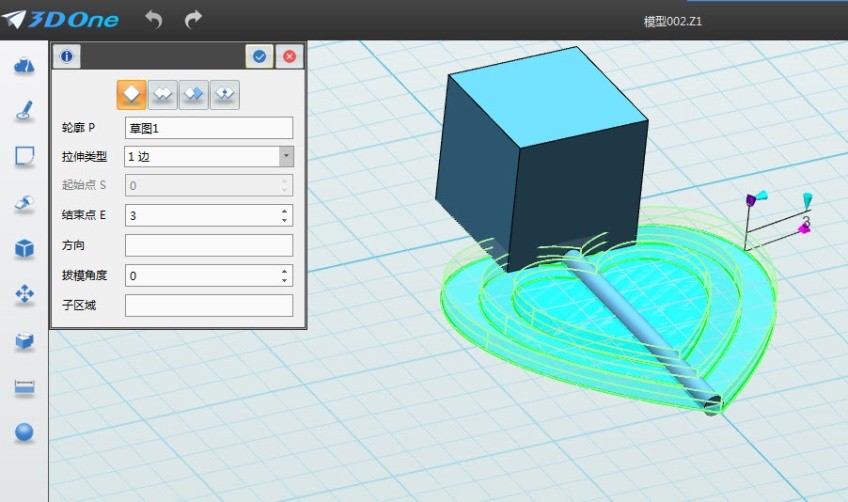

7、 點擊“特征造型”,選擇“拉伸”功能,拉伸體選擇之前繪制的愛心,在結束點E輸入“3”毫米,并點擊確定。

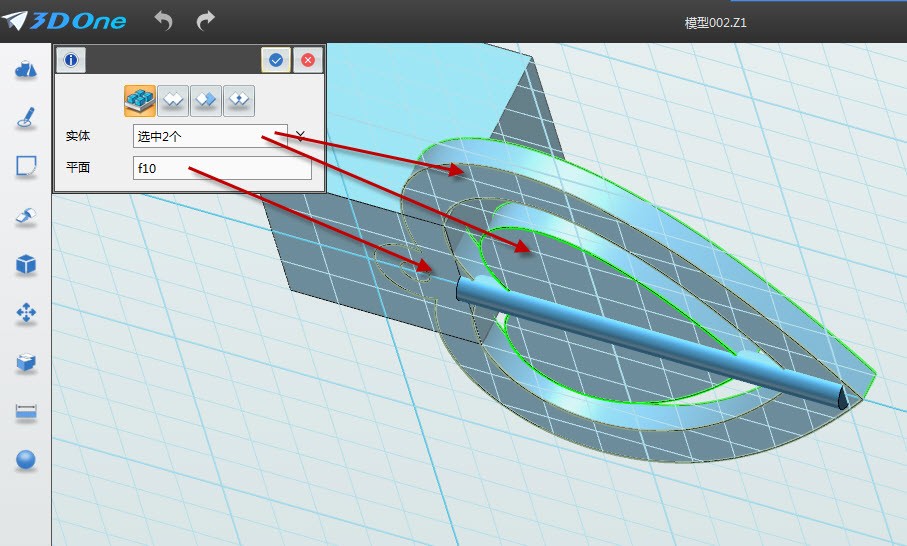

8、點擊“基本編輯”,選擇“鏡像”功能,實體選擇我們之前繪制的兩個“心”,平面選擇網格底平面。

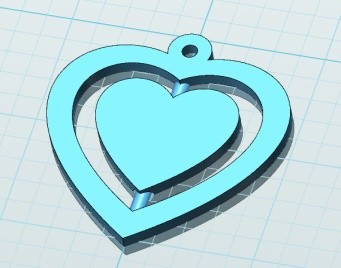

9、選擇“組合編輯”功能,合并兩個實體。先把外面的兩個心合并,同理合并里面的兩個心。

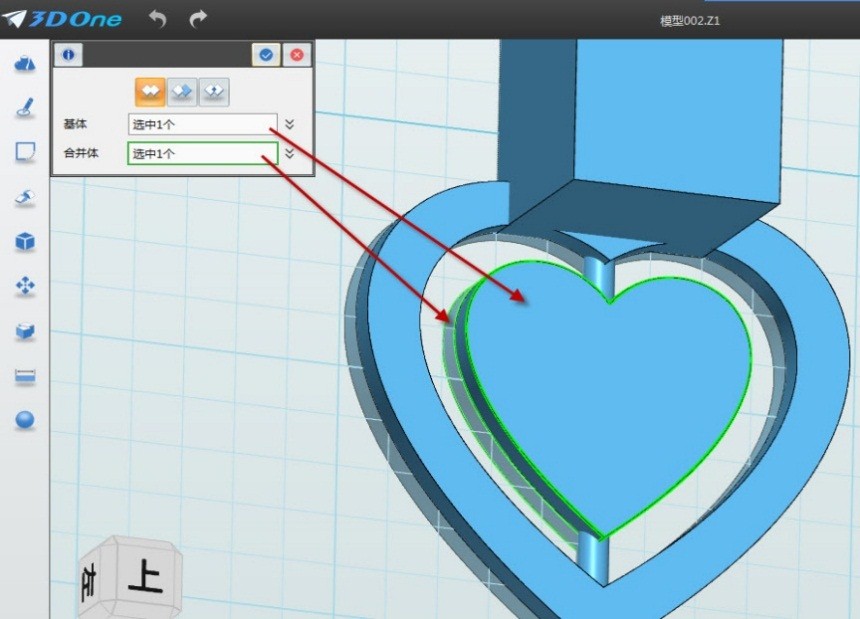

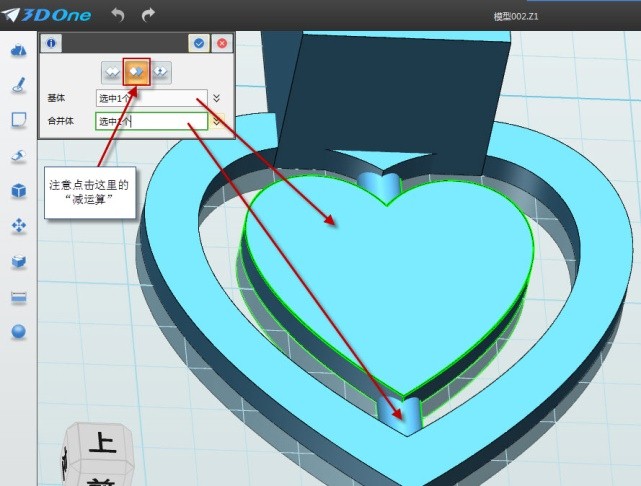

10、組合減運算,把中間的心挖空。選擇中間的心,點擊“減運算”,然后點擊確定,把中間挖空。

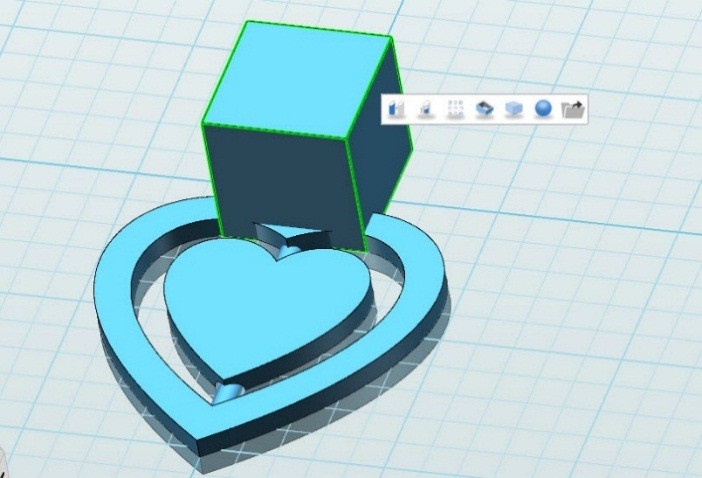

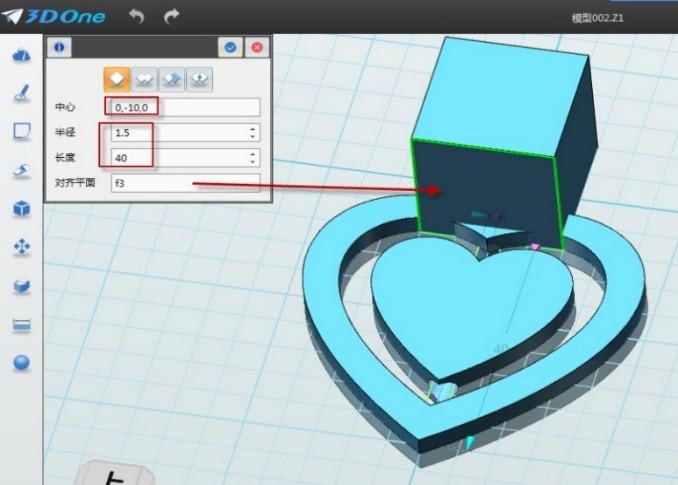

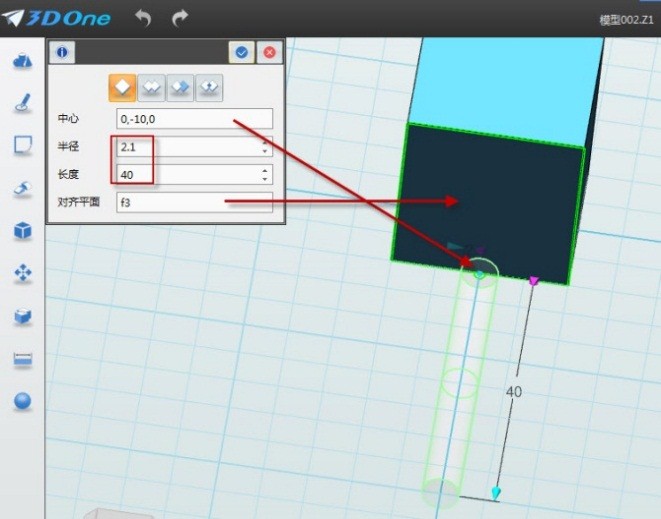

11、繪制中心圓柱,輸入中心值“0,-10,0”,中間用逗號隔開。跟之前的圓柱繪制一樣,選擇對齊面,設置長度為“40”。輸入完之后,點擊確定,刪除輔助體。選擇大的六面體,然后按鍵盤上的“delete”鍵,即可把圓柱刪除。

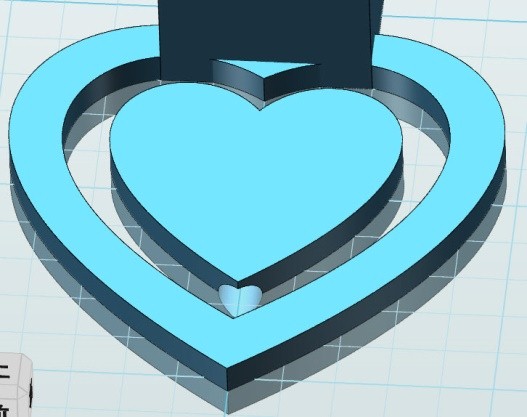

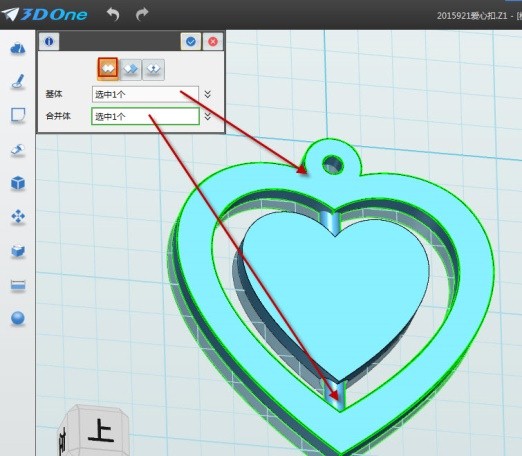

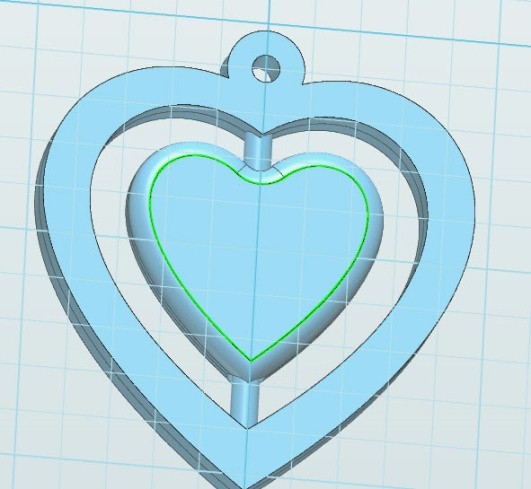

12 、刪除后如圖所示,接著組合外面的愛心與中心的圓柱。選擇“組合編輯”功能,選擇“加運算”,選擇外心,接著選擇中心的圓柱,最后點擊確定。

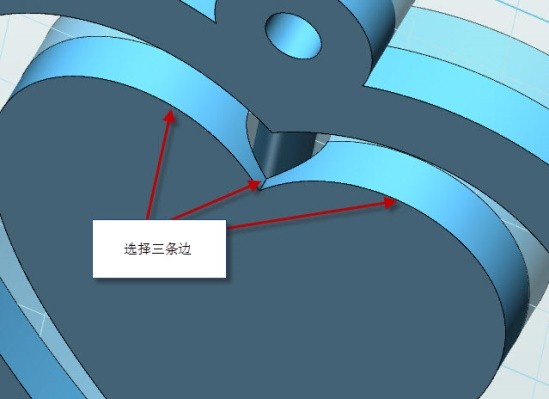

13、 點擊“特征造型”,選擇“圓角”功能,選擇正面的三條邊,倒角確定,同理,把反面的中間圓心倒角。
14 、最后一步刻字。點擊“草圖繪制”,選擇“預制文字”功能,選擇中間的心的平面,點擊“上”把視圖擺正。

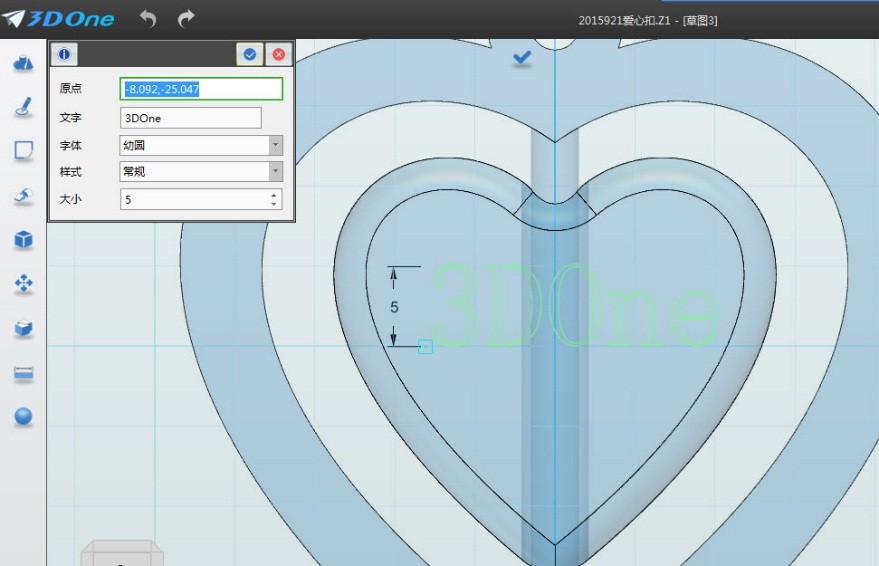

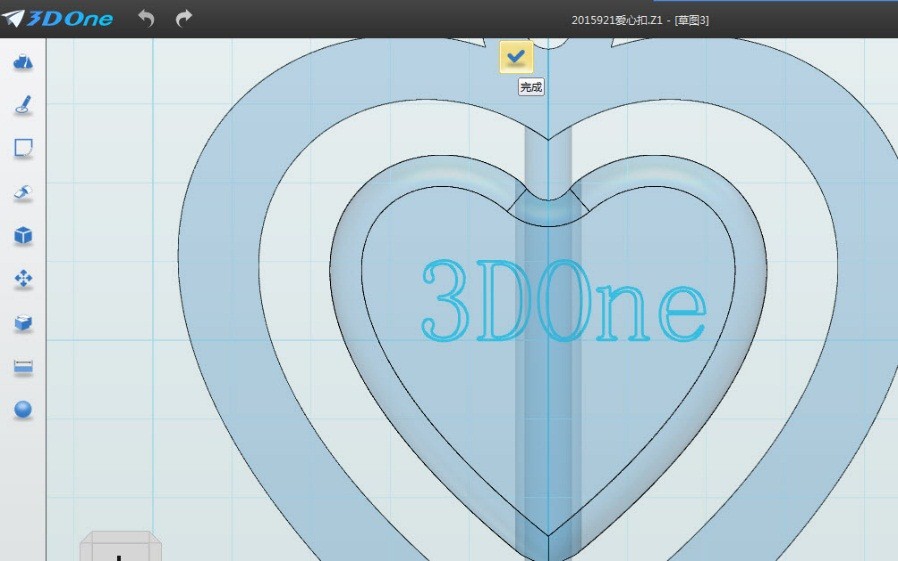

15、輸入文字。可以寫自己的名字,并調節文字大小,確定之后點擊完成,退出草圖。

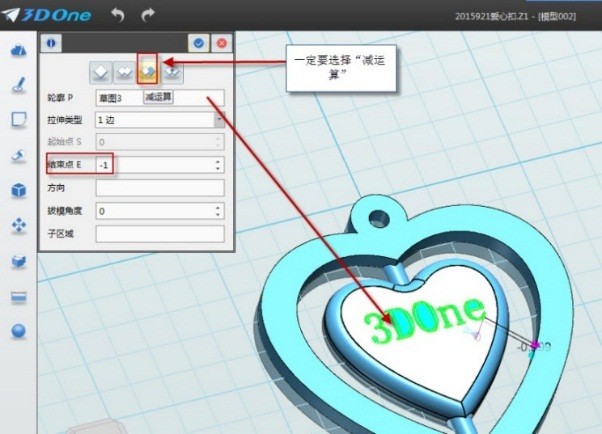

16、 拉伸刻字。點擊“特征造型”,選擇選擇“拉伸”功能,輪廓選擇之前寫的字,然后在結束點輸入“-1”,記住一定要選擇“減運算”。最后,愛心扣就大功告成,可以進行3D打印啦!

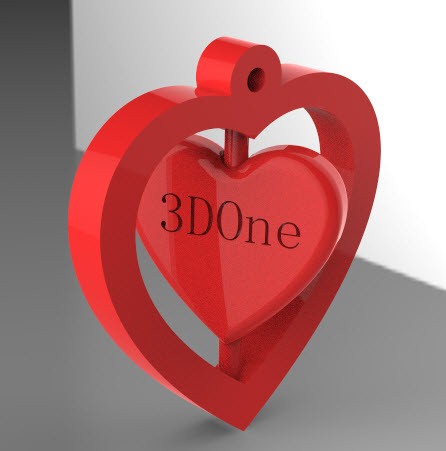

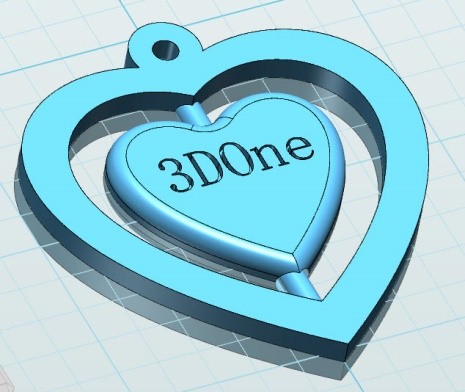

這就是打印出來的愛心扣啦~美美噠~
用3DOne軟件設計的愛心扣,經過3D打印后,就能直接送過父母老師啦。相信收到大家親手設計的3D愛心扣,父母老師們一定很欣慰。愛心扣模型已經上傳到社區官網,可到這里下載:http://www.i3done.com/model/55623.html#ad-image-0。大家自己動手動腦設計,將創意想法利用3DOne表現出來,既能激發大家對科技創新更加濃厚的興趣,又能提高大家對多科知識的結合運用能力。更多有趣的3DOne模型的設計制作,可到社區官網www.i3done.com瀏覽相關教程。
對于設計完成的作品,大家可以上傳到官網來參加“夢想實驗室讓創意成真:免費3D打印活動”哦!評選出來的每月最佳作品,可以免費3D打印!戳戳這里來瞅瞅:http://www.i3done.com/contest/show/20.html 。
3DOne免費下載及更多課程詳情:www.i3done.com
