焊件由多個零件焊件組成,屬于裝配體,但在CAD/CAM軟件生成的材料明細表中卻是單獨的零件。因此,設計師需要把焊件作為多實體零件來進行建模,而多實體零件的設計過程通常非常復雜。中望3D最新推出的2015 SP版本,就增加了焊件模塊功能,能夠支持對型材截面進行自定義設置,將幫助設計師簡化操作步驟,提高設計效率與質量。
在中望3D新的焊件功能環境下,設計師在做結構設計時,除了使用現有的結構構件型材,快速生成想要的結構件之外,還可以通過自定義來獲得更多的型材資源,而不需要局限于傳統的“畫草圖-拉伸-修剪”的操作方式,這切實提升了設計師們的工作效率。
下面我們將跟大家介紹下如何使用中望3D來實現這項功能。

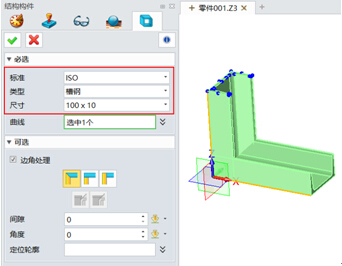

一般情況下,我們可以通過焊件模塊,快速生成圖1中的結構件:直接選擇結構件的類型及尺寸,另外,還可以設定邊角處理方式來快速生成結構件。
圖1 生成結構件
除了選擇以上現有的類型之外,我們還可以自定義型材截面。

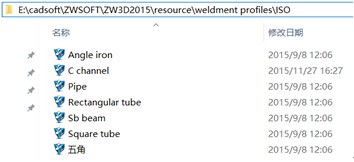

首先,我們要先找到焊件模塊型材類型的放置目錄,具體的位置大家可以跟據實際安裝路徑來查找,圖2是筆者電腦中的目錄位置。
圖2 焊件模塊型材類型的放置位置
此路徑下的文件就是我們所看到的,在操作界面中顯示的型材類型。
下面我們以打開第一個Angle iron文檔作為實例來介紹新增尺寸和型材的操作:
【新增尺寸】

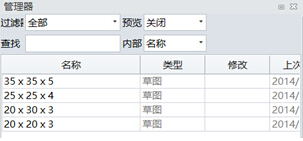

先打開Angle iron文檔,打開后我們可以看到對象管理器,如圖3所示,我們在操作界面看到的尺寸都一一對應地顯示在對象管理器中。
圖3 對象管理器
第一步:選中其中一個尺寸,復制粘貼一個新的對象,并按要求更改名稱(點兩下尺寸就能進行更改操作,注意不是雙擊)。

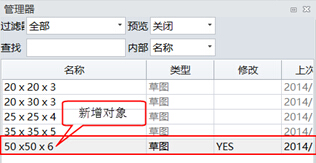

圖4 新增對象

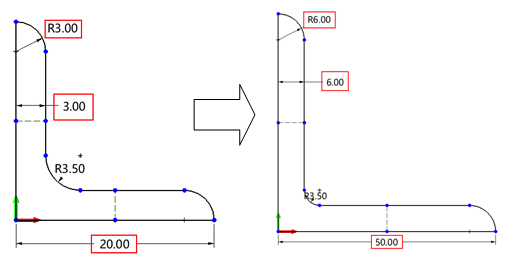

第二步:雙擊新增加對象,進到草圖環境。然后按圖4中新增加的尺寸對草圖進行尺寸修改,修改紅框內的尺寸,即把20改為50,3改為6,R3改為R6,修改后就可以退出草圖,保存文檔。圖5為修改的效果。
圖5 尺寸修改效果
第三步:再次回到操作界面,使用結構構件功能創建結構件,下拉“類型”選擇欄,選擇角鋼,新增的自定義尺寸,即可在下拉菜單中出現了,如圖6 所示。
圖6 完成自定義尺寸的新增
【新增類型】
第一步:在目錄下的文件復制一個文檔。

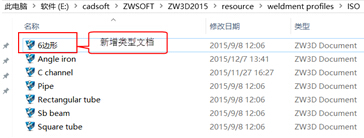

圖7 目錄
第二步:雙擊打開新增的類型“6邊形”文檔,把其中一個對象改名如圖8示,并把其它對象刪除。
圖8 更改對象名稱
第三步:雙擊打開“50X50”對象,進入到草圖環境,把原有的圖形刪除,繪制一個6邊形。完成后就可以退出草圖。
圖9 繪制6邊形
第四步:回到對象管理器,使用復制粘貼的方法增加不同的尺寸,并更改草圖的對應尺寸,最后保存退出就可以了。

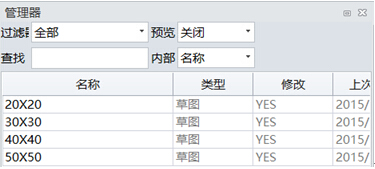

圖10 增加6邊形的不同尺寸
通過以上步驟的操作,然后再來操作結構構件功能,我們就能找到自定義的6邊形了。

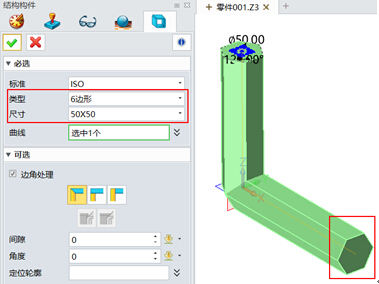

圖11 新增6邊形后的結構構件設置面
經過了上述的操作介紹,大家對自定義型材的操作會有進一步的掌握,相信中望3D 2015 SP版的這項新的改進,能使設計師們通過自定義的操作,結合工作開展的需要,更靈活地增加軟件的功能,大大提高工作效率。
