在上篇的實例教程文章中,我們向大家介紹了使用三維CAD軟件中望3D進行GPS外殼上蓋的設計操作,當中涉及到不少曲面的建模設計操作,經過了上篇的學習,相信大家對曲面的綜合運用更加熟練了。接下來在教程的下篇中,我們將繼續為大家介紹針對GPS外殼的下蓋設計以及美觀方面處理的相關三維CAD設計操作。
需要強調的是,在下蓋的設計過程中,設計師可以使用中望3D通過變形設計的操作,利用歷史數據,快速達到相應的設計效果,有效提高工作效率,并且實現“知識重用”的效果。
下圖1是我們在上篇中設計的最終效果圖,但還未對其美觀度進行處理。

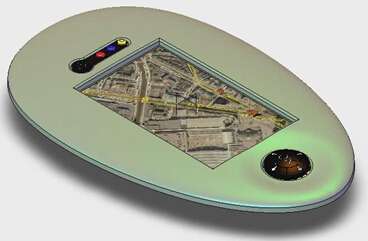

圖1 未處理美觀度的效果圖
接下來,我們將先對其表面進行設計處理,然后再對應的完成余下的上蓋底部及下蓋的設計操作。

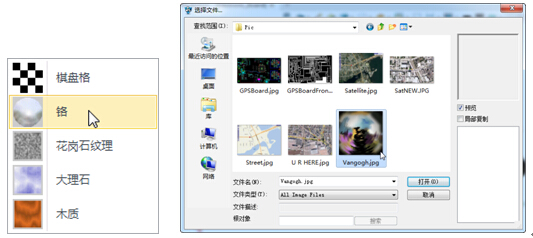

第一步:使用“視覺樣式”模式下的“鉻”命令,點擊后進入文件選擇窗口,如圖2所示。
圖2 選擇文件“Vangogh.jpg”

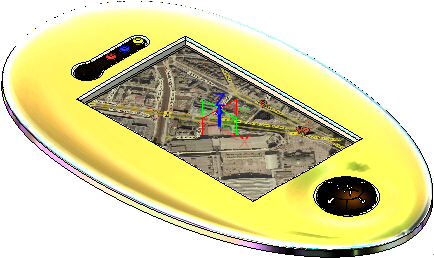

點擊確認后,你所選擇的貼圖樣式便上到了上蓋中,效果如圖3所示。
圖3 貼圖樣式處理后的上蓋效果

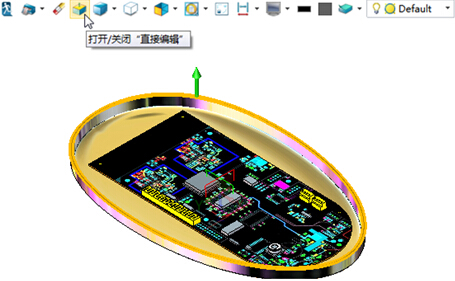

第二步:完善上蓋底部設計。開啟“直接編輯”,拾取底面,增加“5mm”厚度,效果如圖4所示。
圖4 完善上蓋底部設計
第三步:底蓋設計。

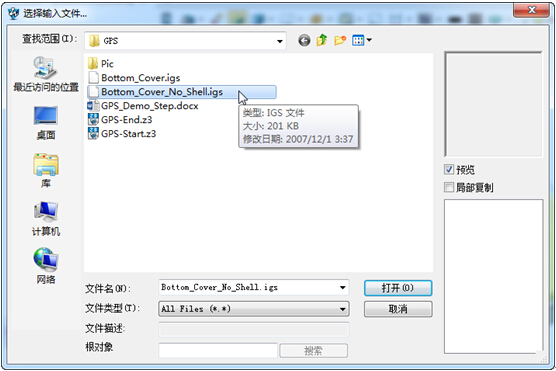

在“數據交換”模塊下使用“輸入”命令,輸入文件“Bottom_Cover_No._Shell.igs”(圖5)。
圖5 輸入文件
第四步:輸入完文件后,使用“移動”命令,往下拉開距離,效果如圖6所示。

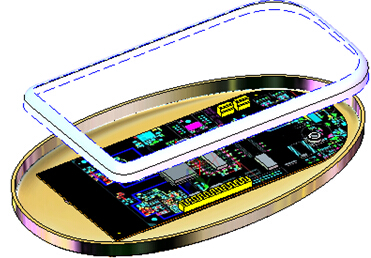

圖6 下拉開距離效果圖

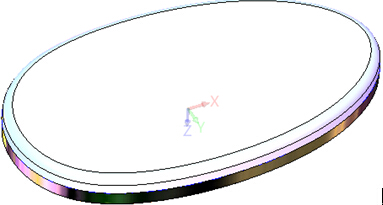

第五步:翻轉模型,如圖7所示,拾取輸入模型的底部曲面,使用“Delete”鍵刪除。
圖7 翻轉模型
第六步:使用造型模塊下的“變形為另一曲線”命令,導入對象的邊緣為“原始曲線”,上蓋的外邊緣為“目標曲線”。
然后在“設置”的“移動”頁面,把“剛性”調整到“60”(見圖8)。
圖8 剛性調整為60

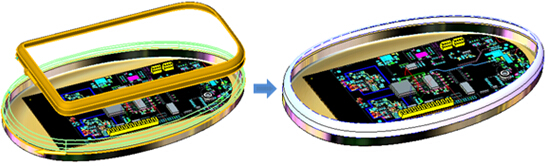

變形后的效果如圖9所示。
圖9 變形后的效果
第七步:使用“曲面”模塊下的“N邊形面”命令,把底蓋的底面補起來,效果如圖10所示。
圖10 底蓋底面補充效果圖
第八步:對底蓋進行“抽殼”,厚度為“-2”。使用“視覺樣式”模塊下的“鉻”命令,對底蓋也進行和上蓋一樣的表面處理。最后隱藏“工作平面”和“坐標系”,打開“陰影”。
圖11 隱藏操作
完成上述步驟的操作,即可完成GPS上下外殼的外形設計了。
經過這兩篇實例教程的學習,相信大家對概念設計以及快速建模過程中,曲面設計、變形設計的綜合應用,有更進一步的掌握了。如果您想重溫相關操作步驟,可關注中望3D官網的【實例教程】模塊,即可下載本實例的操作視頻以及對應的練習文檔,快來學習吧:http://www.zw3d.com.cn/service/list-109.html
