在日常工作中,如果我們發現Z3(三維CAD軟件中望3D的文件格式)文件的縮略圖像圖1中顯示的一樣,只有一個中望3D的logo,那么設計師則無法通過文件縮略圖直觀地判斷出文件的三維模型,只能依靠記憶或是使用三維CAD軟件打開Z3文件才能進一步判斷,這樣操作對于設計師來說就非常不方便了,并且還浪費時間。

圖1 無縮略圖顯示

那么為什么會出現這樣的情況呢?這主要是中望3D負責預覽的dll文件注冊失效所導致的,而造成注冊失敗的原因比較多,筆者在此不詳細展開闡述,重點還是向大家介紹下解決方案。為了解決這個問題,我們需要重新注冊一些程序相關的dll文件,這樣程序才能恢復正常預覽。

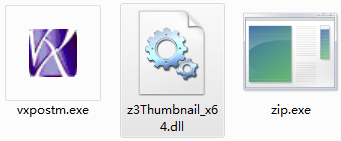

首先我們要找到安裝目錄。例如中望3D201564位版本的安裝目錄是C:\Program Files\ZWSOFT\ZW3D 2015 Chs (x64),在該目錄下找到文件z3Thumbnail_x64.dll(圖2)。

圖2 安裝目錄下的對應文件

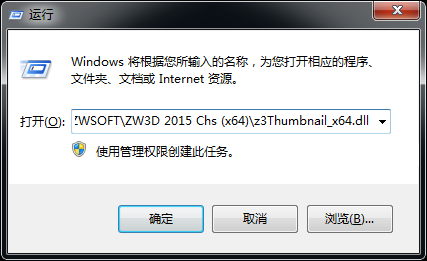

在開始菜單里進入運行(圖3),或是使用快捷鍵“Win+R”進入運行,然后輸入“Regsvr32”,再加一個空格,輸入dll文件的全路徑,如“Regsvr32 C:\Program Files\ZWSOFT\ZW3D 2015 Chs (x64)\z3Thumbnail_x64.dll”,輸入完成后點擊回車確認。

圖3 運行窗口

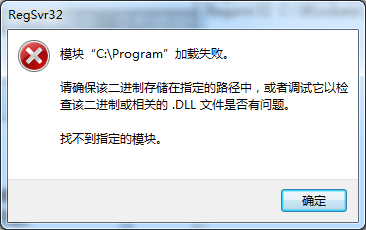

操作后,有些dll文件可以注冊成功,而有些文件不能注冊成功,會有錯誤提示(圖4)。

圖4 錯誤提示

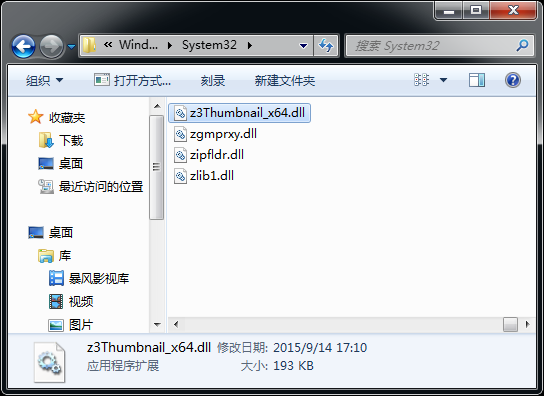

對于注冊失敗的情況,我們再檢查一遍,確定regsvr32命令后面的路徑下確實有這個dll文件,如果確定有這個文件卻又出現注冊不成功的情況,我們再將這個dll文件拷貝到系統盤C:\Windows\System32目錄下(圖5)。

圖5 系統盤界面

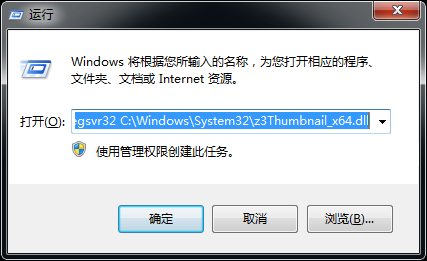

然后,再在運行窗口(圖6)中輸入命令:“Regsvr32C:\Windows\System32\z3Thumbnail_x64.dll”,再點擊回車。

圖6 運行窗口

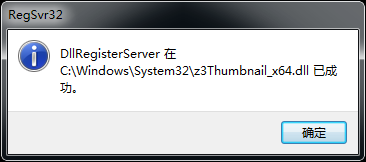

注冊成功的話會出現圖7這樣的提示,然后你只需要再重新啟動系統即可。

圖7 注冊成功提示

重啟電腦后再到原來的文件夾下查看,如圖8所示,中望3DZ3文件的預覽功能就恢復正常了,這樣設計師可以更直觀的查找自己所需要的文件。

圖8 恢復預覽功能的文件
