干涉是機械零裝配設計最忌諱的錯誤,經驗豐富的設計師會借助三維CAD軟件的專業功能在設計前期就杜絕這種干涉裝配情況的出現。一般而言,因為干涉而導致產品無法裝配的原因有以下兩方面:
原因1:產品零部件設計
零部件的設計分為形狀設計、尺寸設計、公差設計這三種:
●形狀設計包括基本結構形狀和工作面形狀;
●尺寸設計分定形尺寸和定位尺寸;
●公差設計包括尺寸公差、形狀公差、定位公差和位置公差;
這些名詞相信大家都不陌生,零部件是否合格也都是通過這些參數來進行檢驗的,但是如何設置這些參數則要靠多年的設計經驗才能把控到位,如果零部件加工設備精度和加工工藝正確的話,那么參數設置方面的缺陷是可以彌補的。
原因2:裝配的參數化關系
零部件因其功能需要,按照設計師的意圖進行組裝,所形成的約束即裝配參數,在設計軟件的操作環境下,零部件一般都是合格的。
而在實際的產品設計過程中,設計師尤其是經驗不足的設計師,往往容易在上述的第2種原因上面犯錯,導致零件裝配時產生干涉,無法正常安裝或活動。
本文將向大家介紹三維CAD軟件中望3D在檢查裝配零部件干涉方面的功能情況。
【檢查模式】

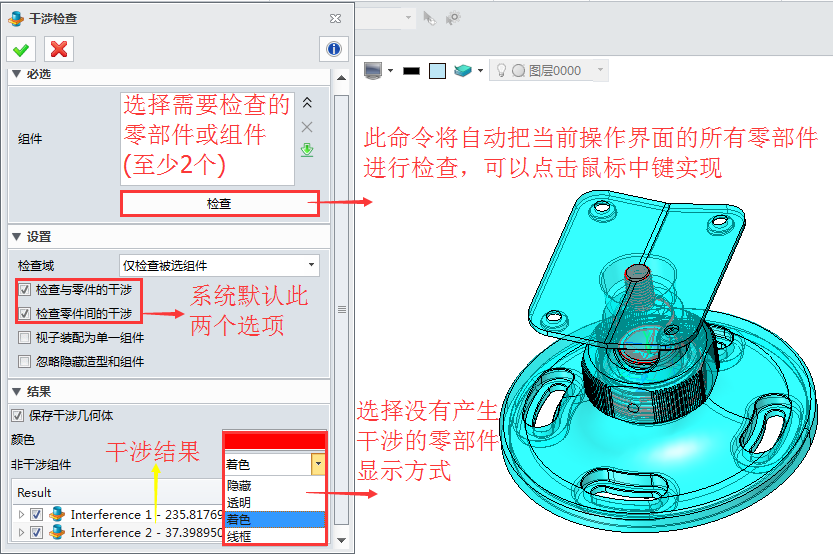

首先單擊中望3D工具欄“裝配”模塊下的“干涉檢查”命令,系統將彈出“干涉檢查”對話框,如圖1所示。
圖1 中望3D干涉檢查對話框
中望3D檢查零部件干涉有兩種模式:
模式1:在產品的整體裝配環境下,根據操作需要,單獨檢查兩個零部件或者組件的干涉情況。這項檢查功能目前只有中望3D等少數三維CAD設計軟件能夠?qū)崿F(xiàn)。
模式2:檢查產品的所有零部件的干涉情況,可以點擊圖1中的“檢查”命令,也可以單擊鼠標中鍵進行選擇。
【結果顯示】
在中望3D干涉結果顯示中,系統默認的是只顯示干涉的零部件,其他部分系統將自動隱藏,如果設計師想顯示其他部,則可以在“非干涉部件”的下拉菜單中選擇。

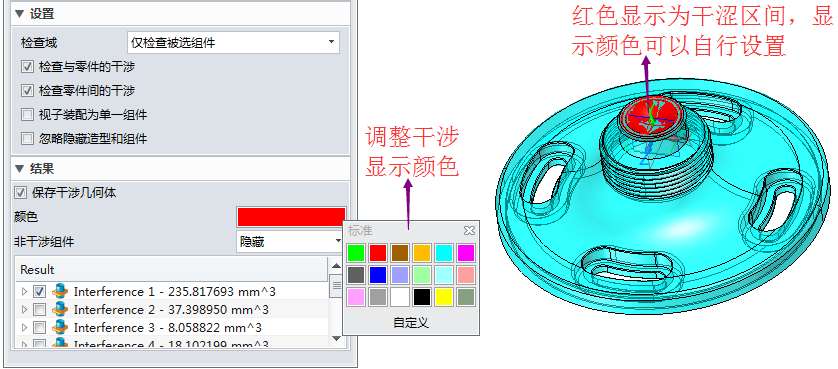

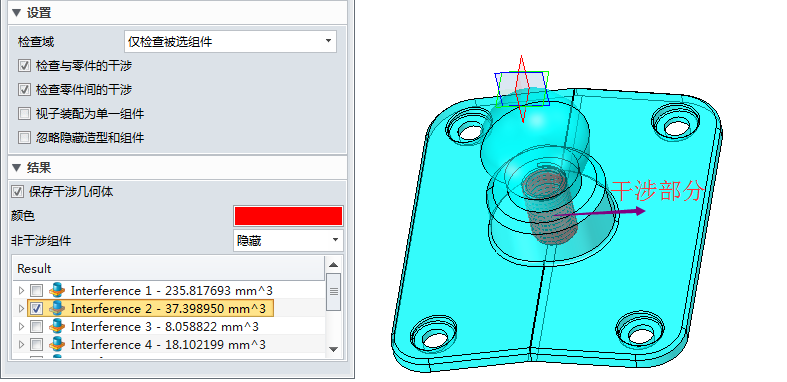

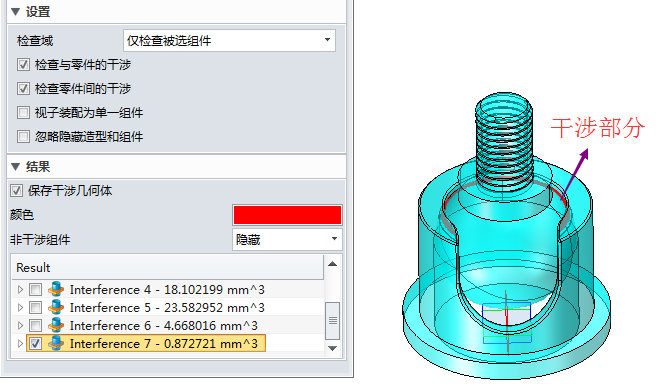

查看檢查結果,可在“Result”列表中選擇,如圖2-圖4所示,中望3D會根據不同的干涉結果,只顯示出與此相關的兩個零件,而且干涉區間會以不同顏色的實體顯示,相比其他三維設計軟件的干涉檢查結果顯示,中望3D操作的結果更加直觀,更有利于設計師快速查找出干涉的問題。
圖2 中望3D干涉結果查看1
圖3中望3D干涉結果查看2
圖4中望3D干涉結果查看3
干涉檢查是裝配設計過程中非常重要的步驟,是產品能夠順利裝配的重要保障。中望3D的干涉檢查效果,其準確度以及干涉效果的顯示對設計師來說是非常有用的,能夠幫助快速、清晰的找出干涉情況,避免造成設計錯誤。
最新三維CAD/CAM軟件中望3D 2015免費下載:http://www.zw3d.com.cn/product-58-1.html
