在中學課堂上，我們經常要用到地球儀來助我們了解地理知識，但是有沒有想過這個常見的教具是如何設計出來的呢？其實很簡單，使用面向中小學的三維設計打印軟件3DOne，就可以快速便捷地設計并打印出來了，而且在這個過程中還能夠鍛煉空間思維能力。下面就讓我們一起來看看具體的操作步驟吧！

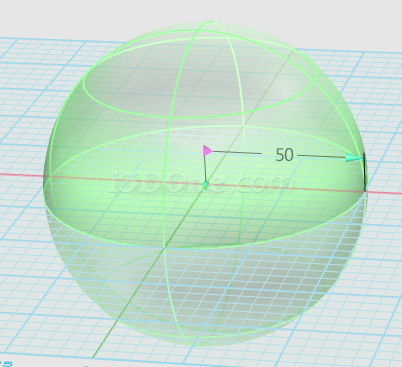

1、首先用“基本實體”
命令中的“圓”
，繪制一個球體，輸入半徑“50”如下圖，點選
，進行確認。

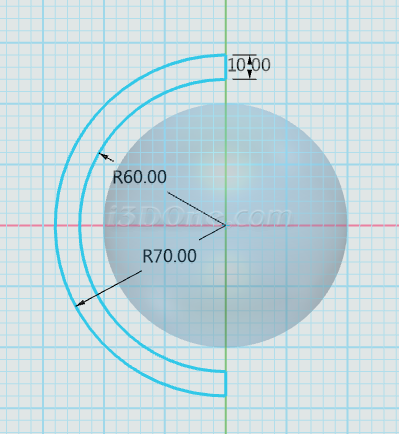

2、選擇“草圖繪制”
中的“圓弧”
，繪制如下草圖：
3、選擇“拉伸”
，對上面的草圖進行拉伸，拉伸類型選擇對稱，如下圖，拉伸高度8mm,選擇
確認。
4、對下表面進行延伸，過濾器中選擇“曲面”如圖所示
再選擇下表面，單擊，彈出偏移對話框，如圖所示
偏移值30mm.如圖所示：

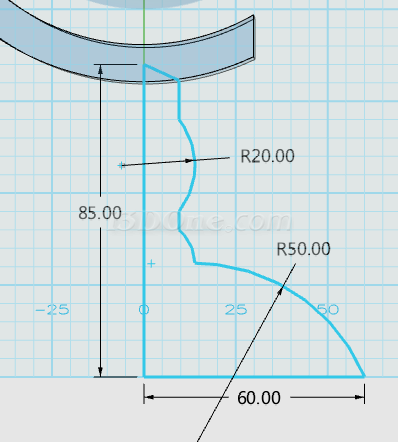

5、選擇
，進入草圖，繪制以下圖形：注意尺寸大致形狀即可。

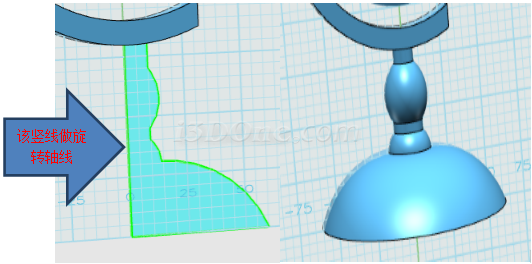

6、選擇“特征造型”
中的“旋轉”
，旋轉軸線選擇草圖的豎線，旋轉角度360度。

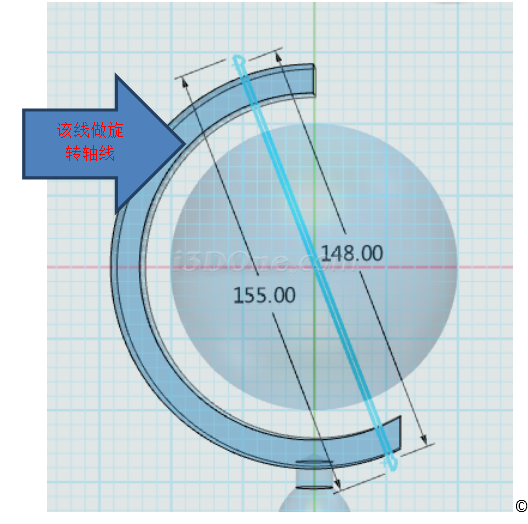

7、繪制地球儀的旋轉軸，進入草圖，繪制草圖，如圖所示:
8、選擇“特征造型”
中的“旋轉”
，旋轉軸線，見上圖箭頭所示，旋轉角度360度。

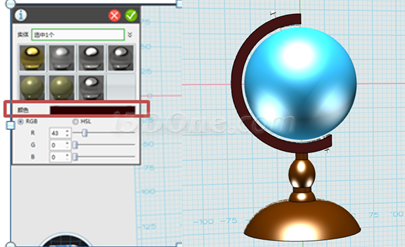

9、對圖形進行顏色渲染：選擇“材質渲染”
，選擇喜歡的顏色，如圖框線處，選擇顏色。

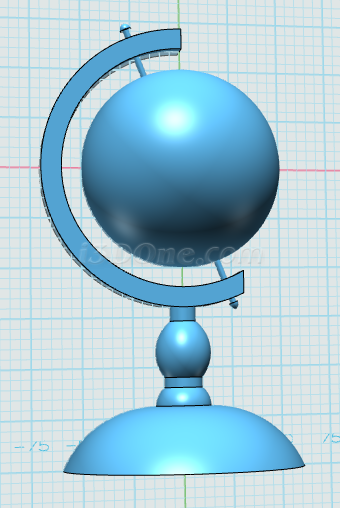

通過以上步驟，地球儀已完成設計。
【地球儀模型下載】http://www.i3done.com/model/56166.html#ad-image-0。
3DOne免費下載及更多課程詳情：www.i3done.com
