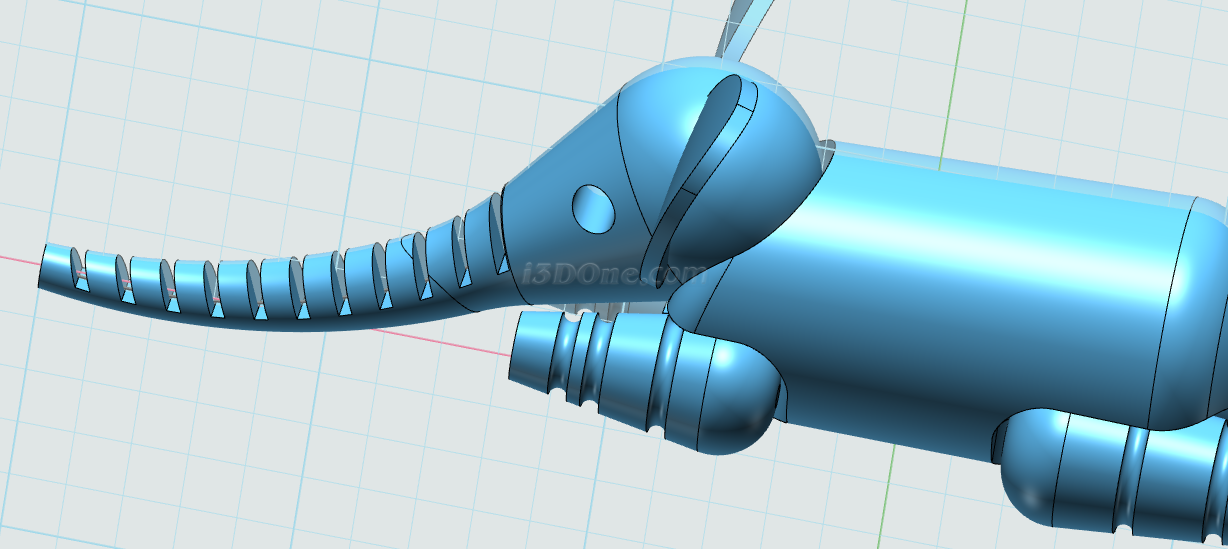

隨著科技的飛速發展,中小學3D設計打印課程也迅速在全國開展起來。學生們通過使用面向中小學的3D打印設計軟件3DOne,可以輕松地設計出各種新奇有趣的玩意。例如這次為大家?guī)淼拿刃∠螅獗砜瓷先ナ趾B(tài)可掬,而且四肢和鼻子都可以隨意的活動。相信有了它,生活也會多一些的歡樂喲~所以,趕快跟著3DOne設計一個吧!

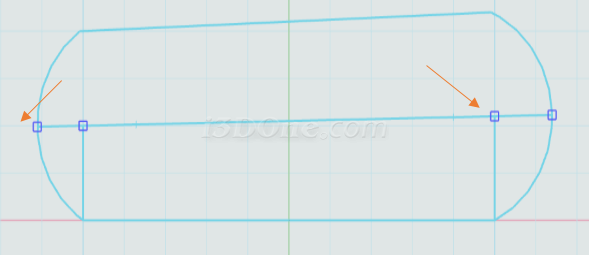

1、繪制身體。在網格平面上繪制身體的草圖,參照下圖尺寸

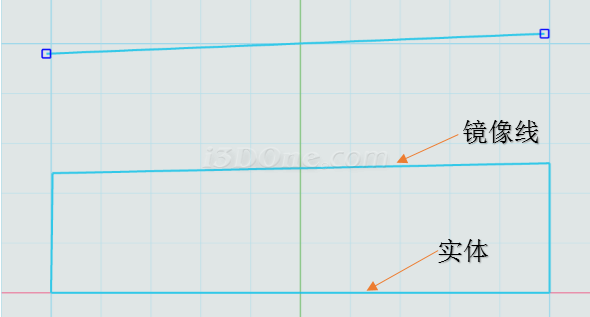

選擇鏡像命令,

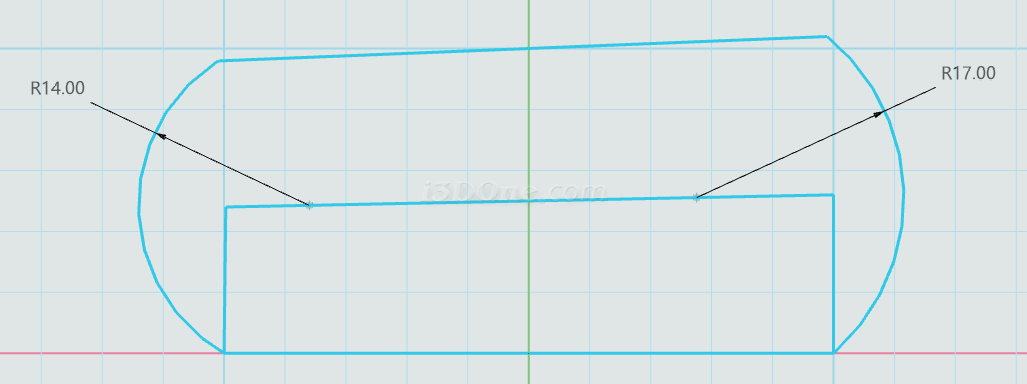

選擇圓弧命令,在兩端繪制出圓弧。
選擇曲線修剪/延伸命令

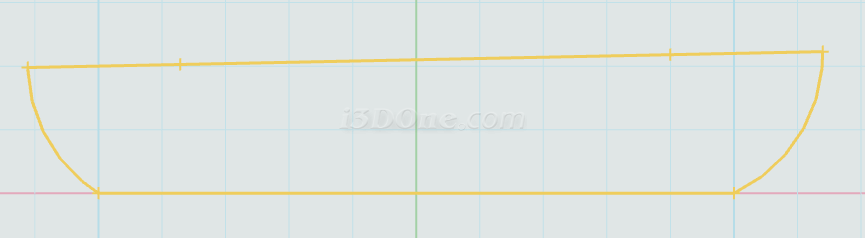

選擇修剪命令,將多余線段修剪,保留如下圖形

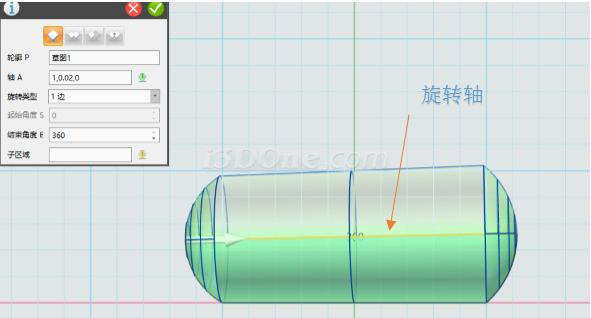

選擇旋轉命令,選擇實體

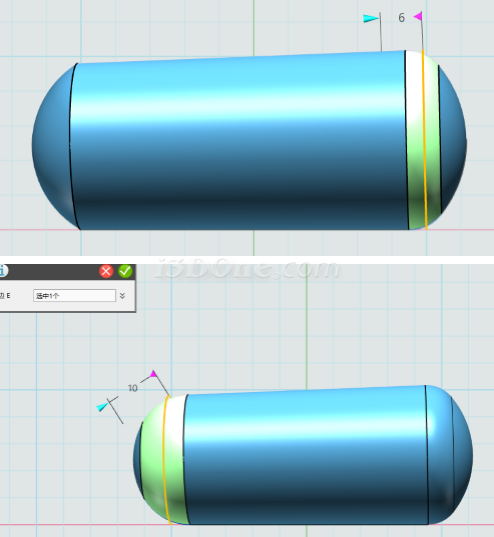

選擇圓角命令,在下圖位置添加圓角。
2、繪制頭部
選擇網格平面作為繪制平面

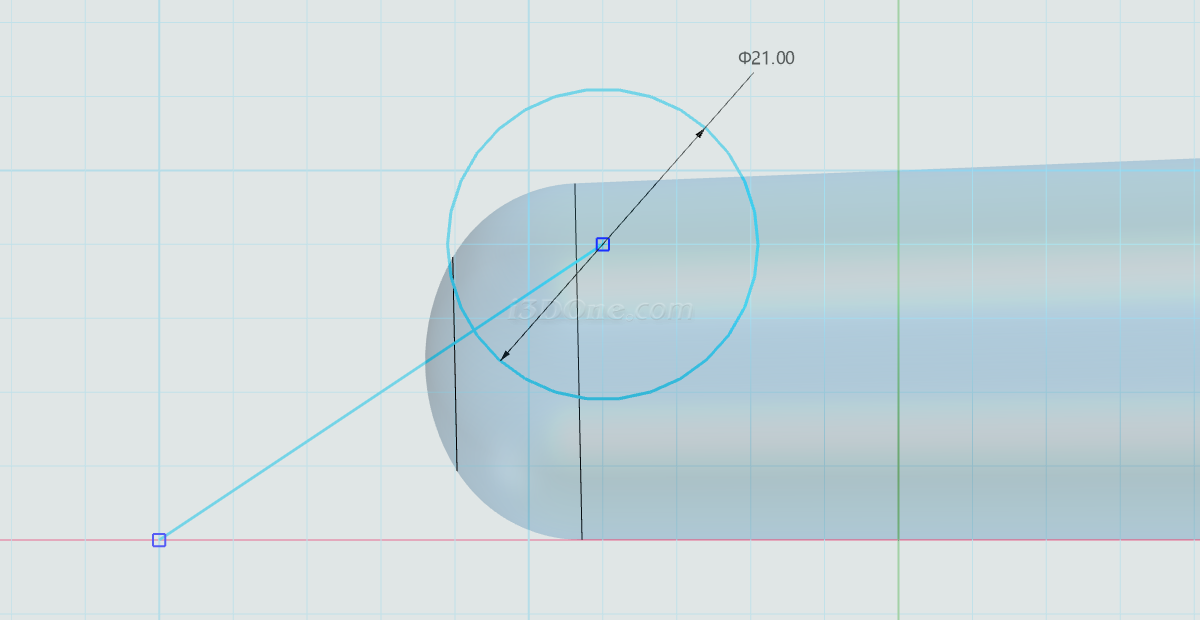

繪制圓,如圖

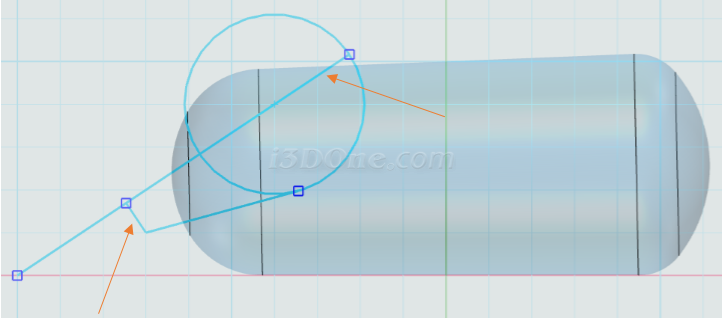

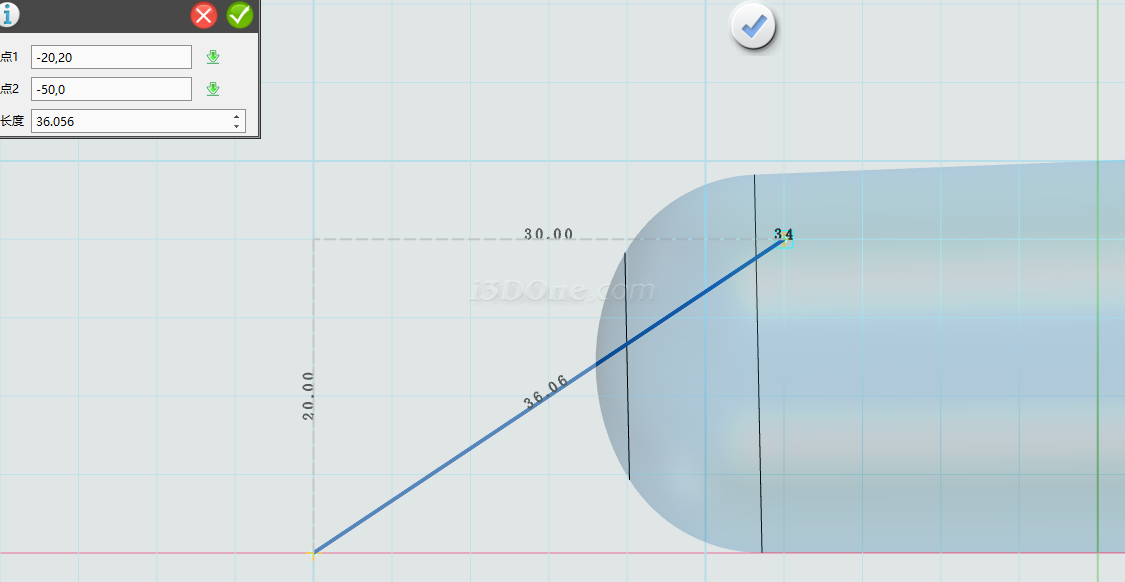

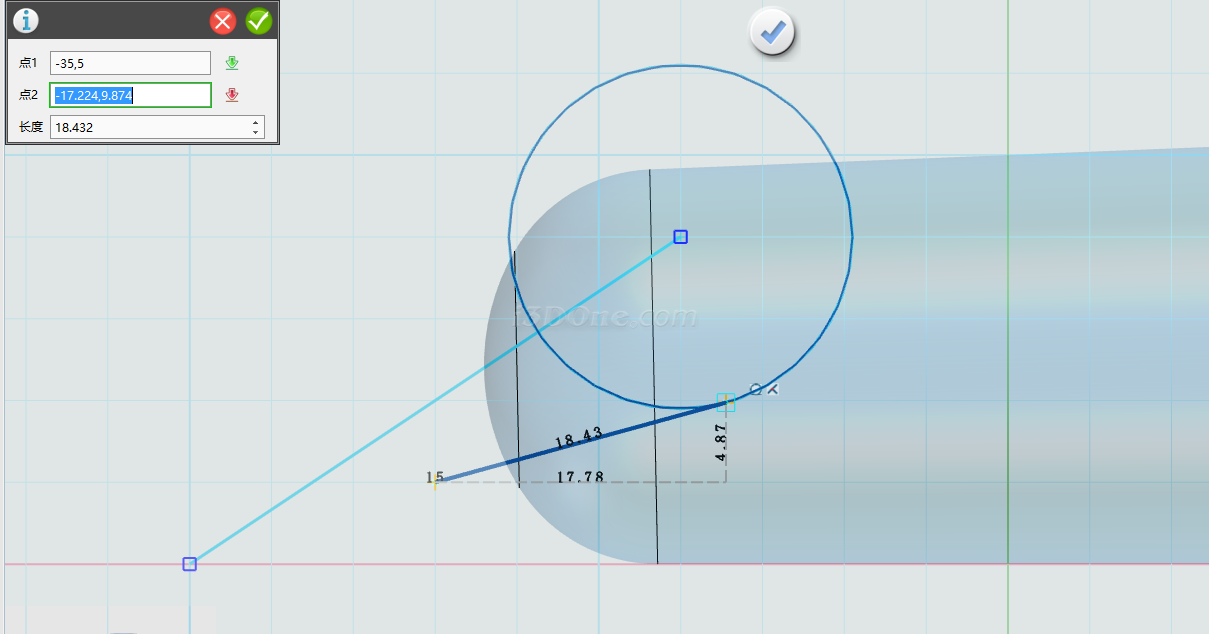

繪制直線。如圖(點1位置設為-35,5,點2自動捕捉圓的相切點位置)
用直線繪制下列圖形,
選擇裁剪命令,將多余線段裁剪,保留如下圖:

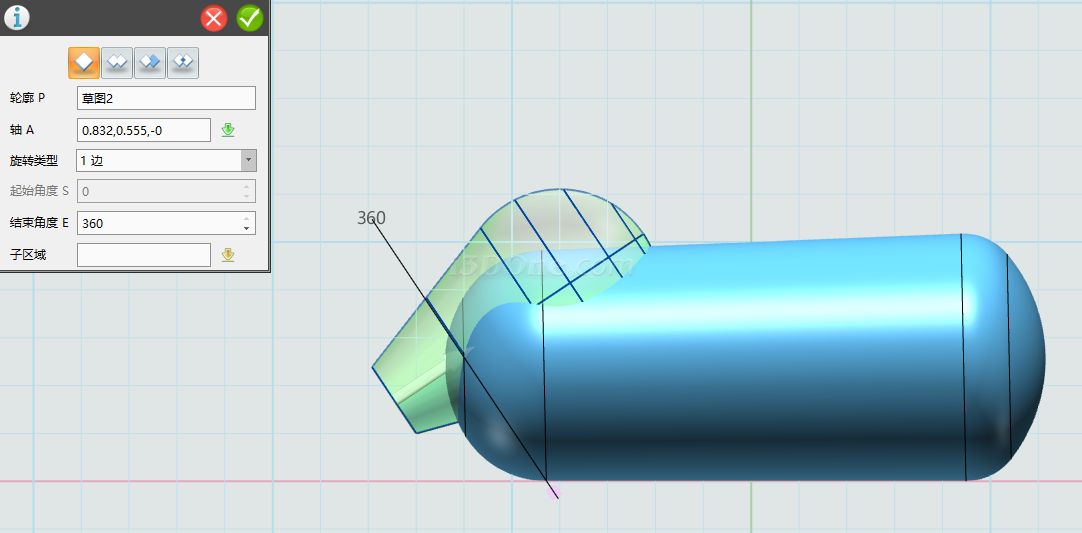

選擇旋轉命令,布爾運算設為第一項,基體。完成旋轉。

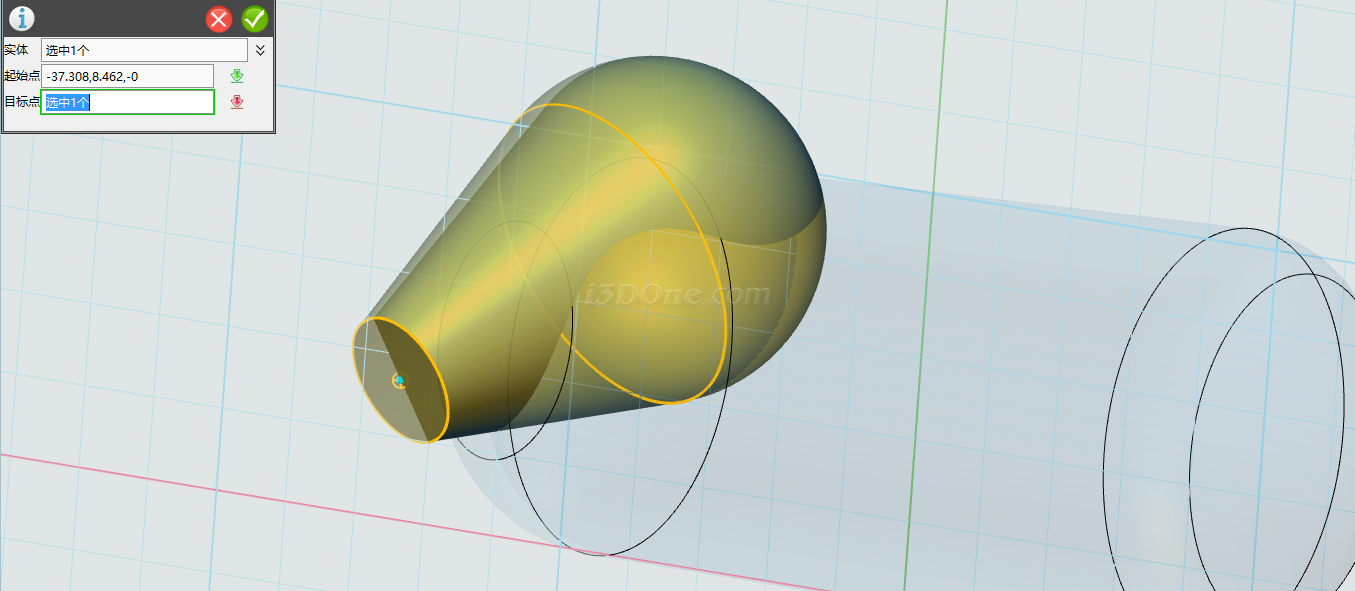

復制頭部,按鍵盤上的Ctrl+C鍵,復制,實體選擇頭部,起點和終點選擇的同一點,如圖
完成復制

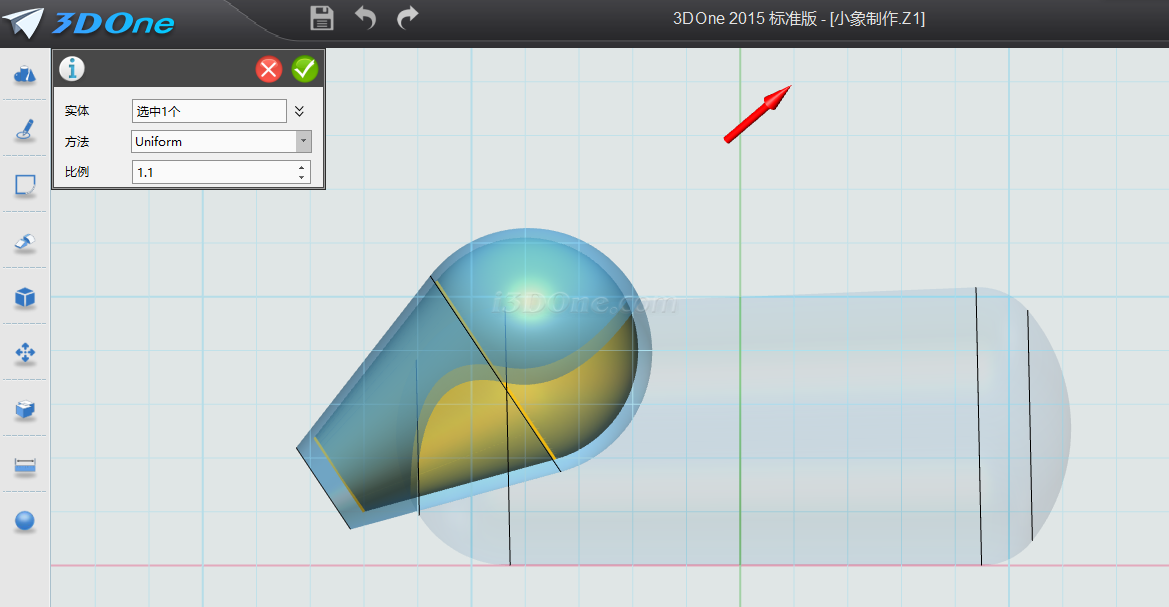

縮放頭部,選擇縮放命令,實體選擇一個頭部實體,縮放比例選擇1.1
完成縮放
選擇組合編輯命令,
基體選擇身體,組合體選擇放大的頭部

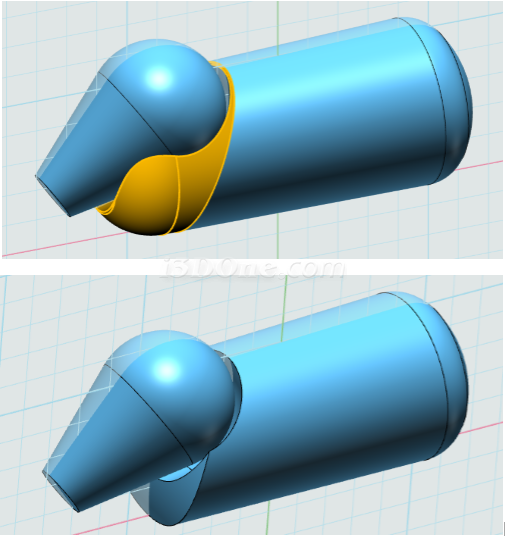

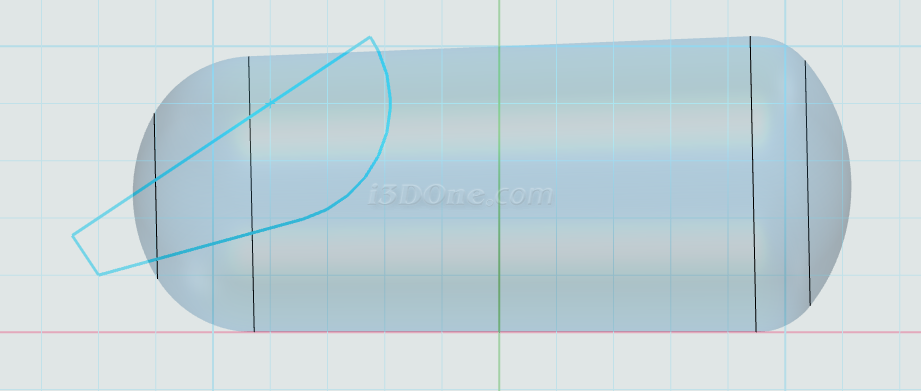

在網格平面上繪制圓弧,如圖

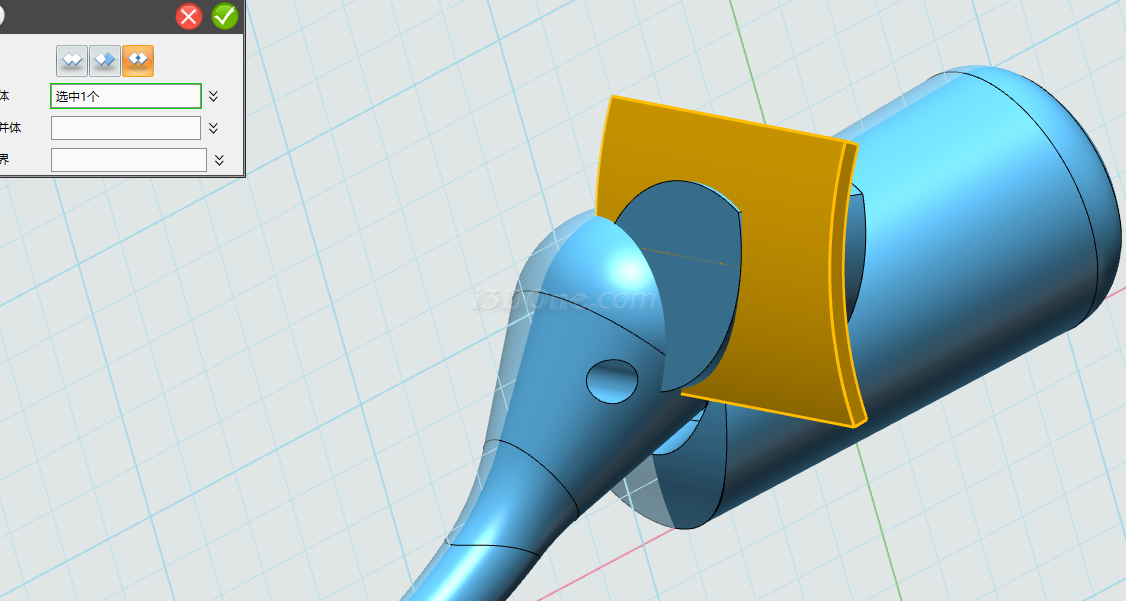

選擇實體分割命令,
基體選擇身體部分,分割C選擇圓弧線
鼠標點選前半部分,按鍵盤上的Delete鍵刪除
3、繪制鼻子。

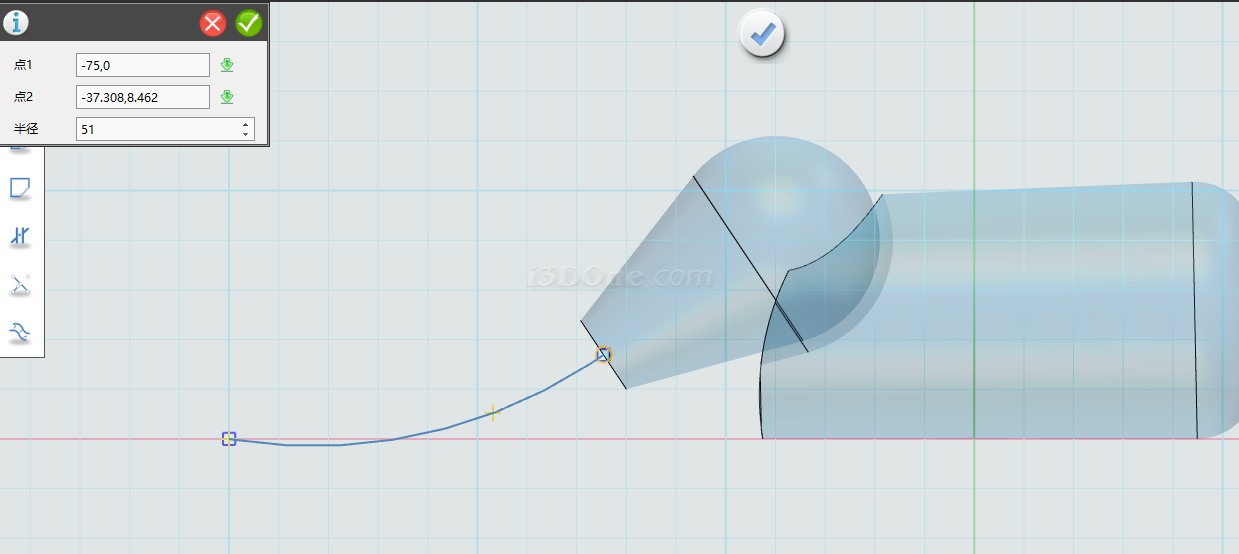

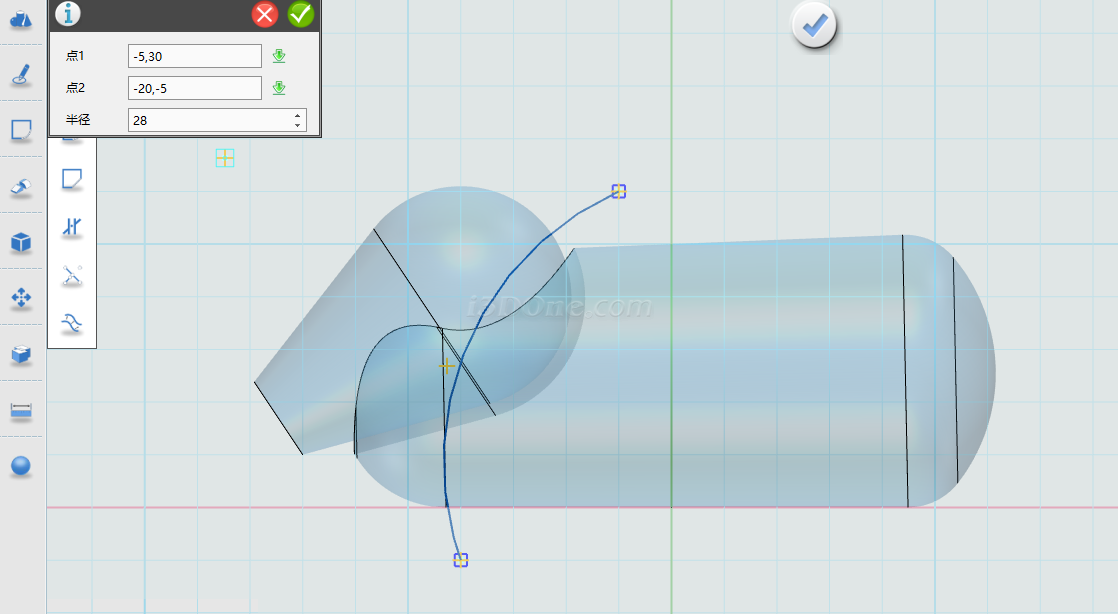

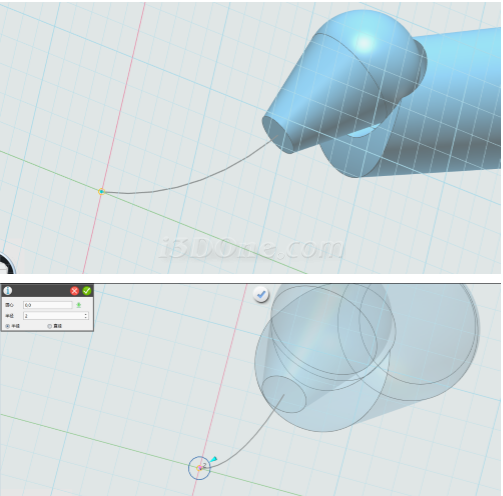

在草圖平面上繪制圖圖形,如圖繪制圓弧
完成繪制,退出草圖 。

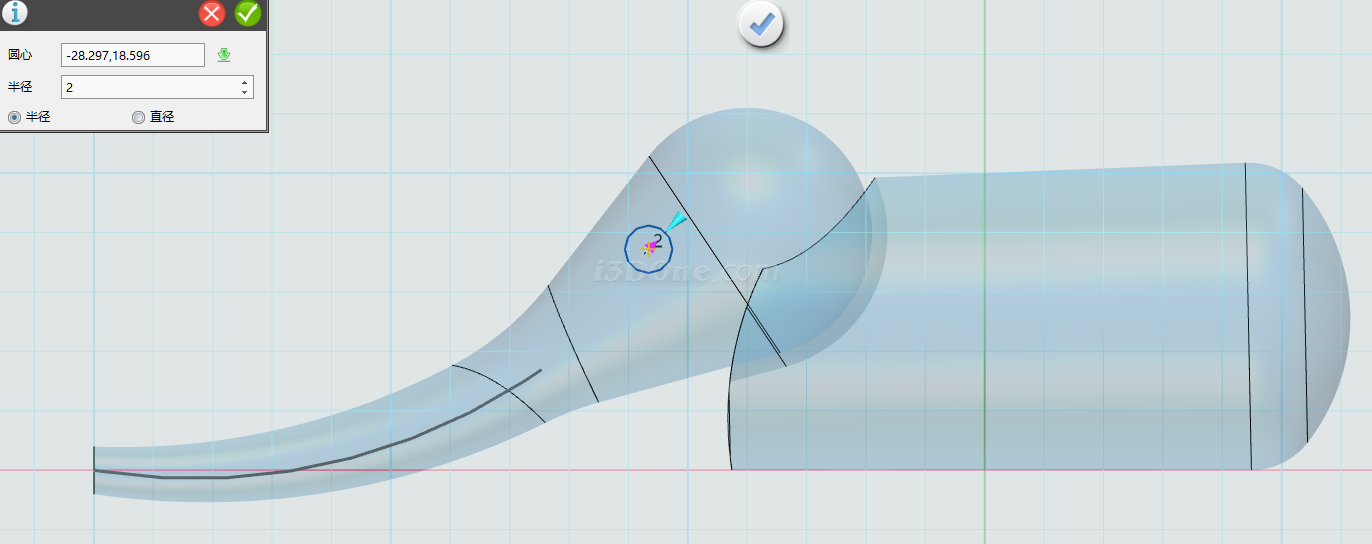

選擇圓命令,在圓弧線端點處繪制圓,如圖
完成圓繪制,退出草圖。如圖

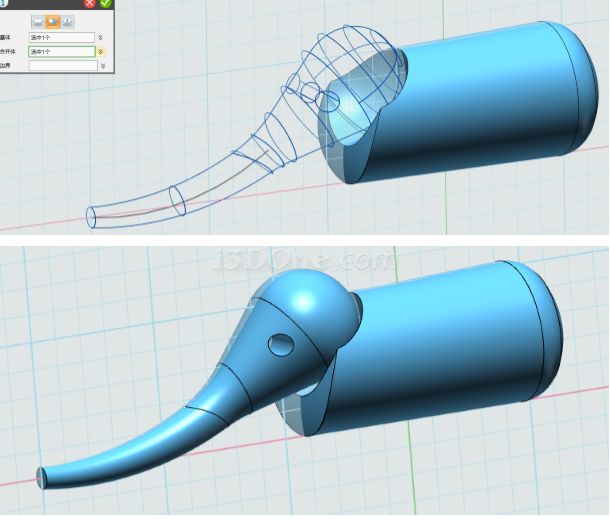

選擇放樣命令,輪廓選擇如圖所示
第一次點選輪廓
第二次點選輪廓

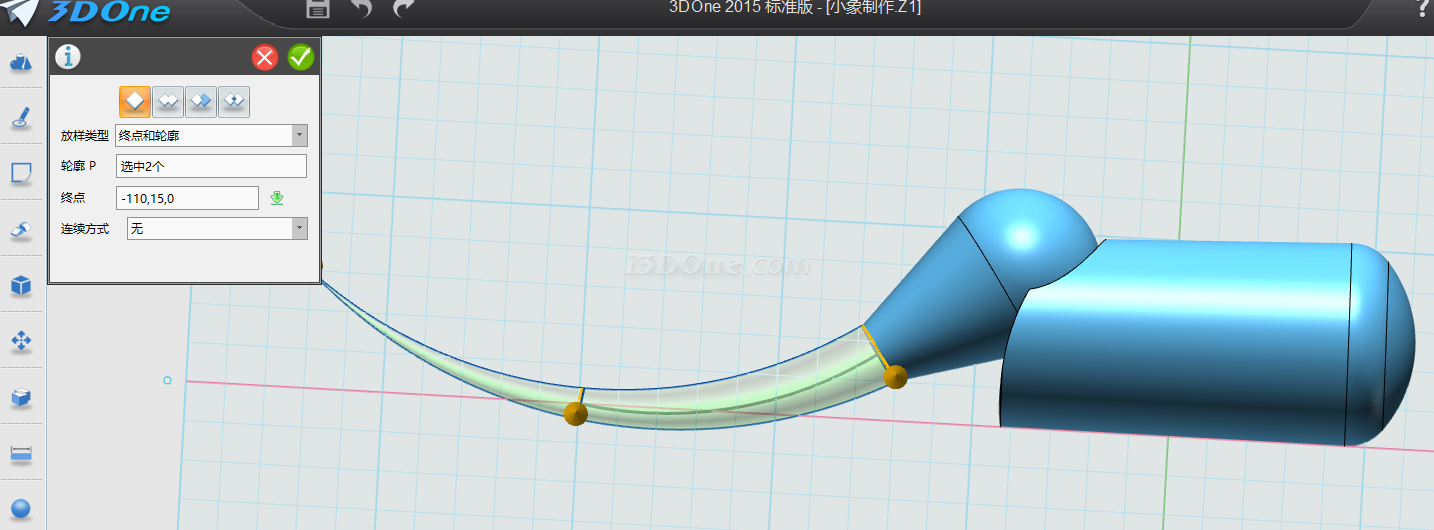

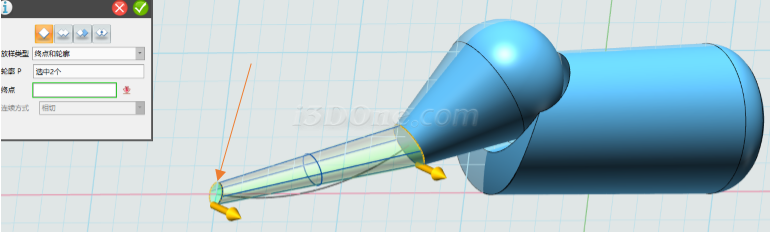

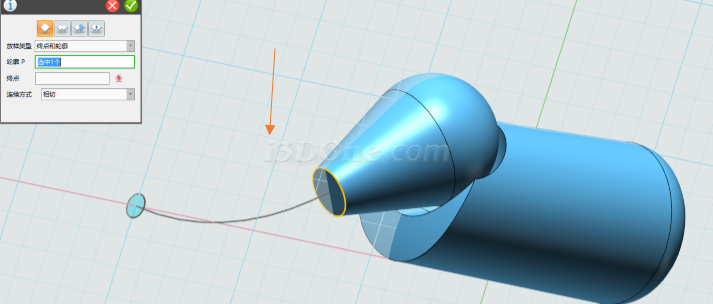

放樣類型選擇終點和輪廓,終點設為如圖,連續方式為無
確定完成放樣
在網格平面上繪制直線,如圖

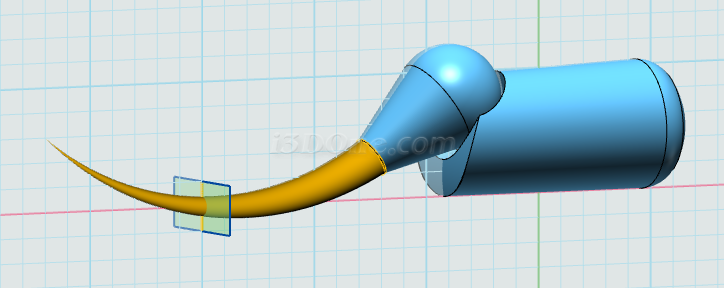

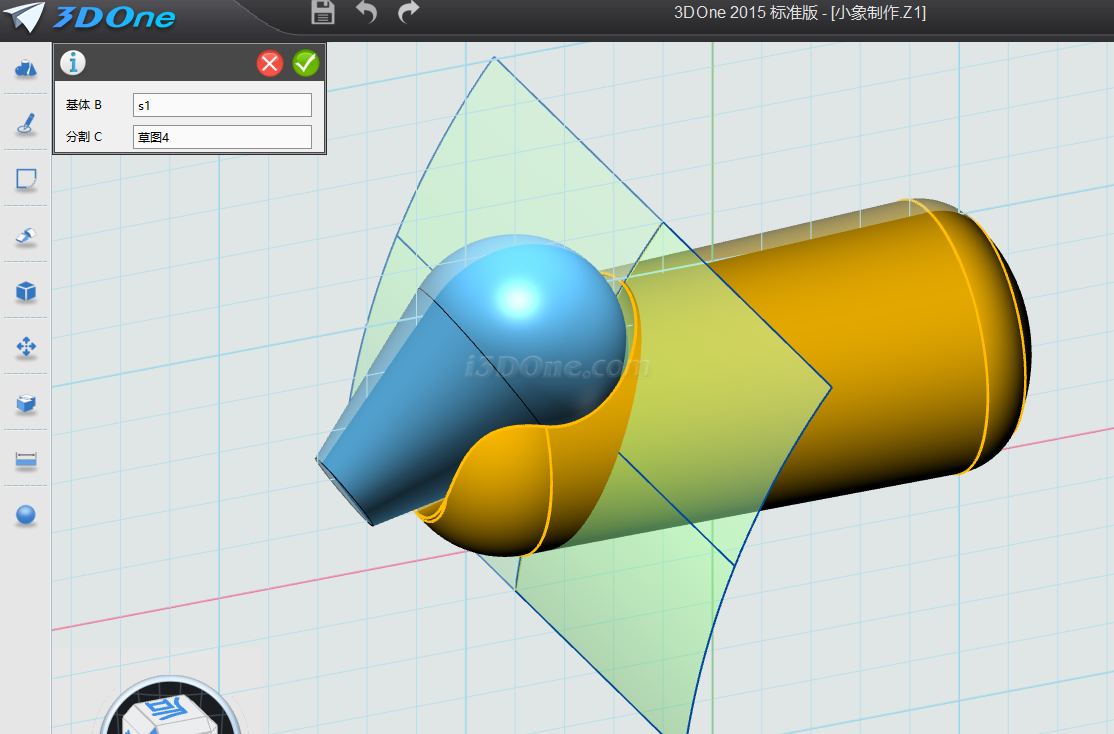

選擇實體分割命令,分割鼻子

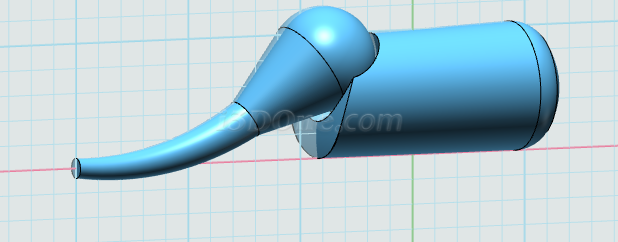

完成分割,將前半部分刪除

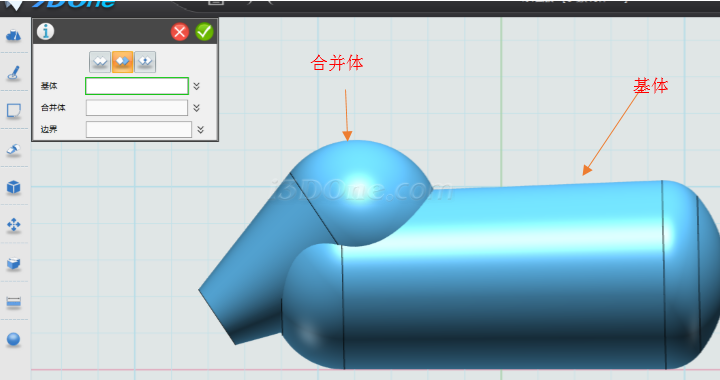

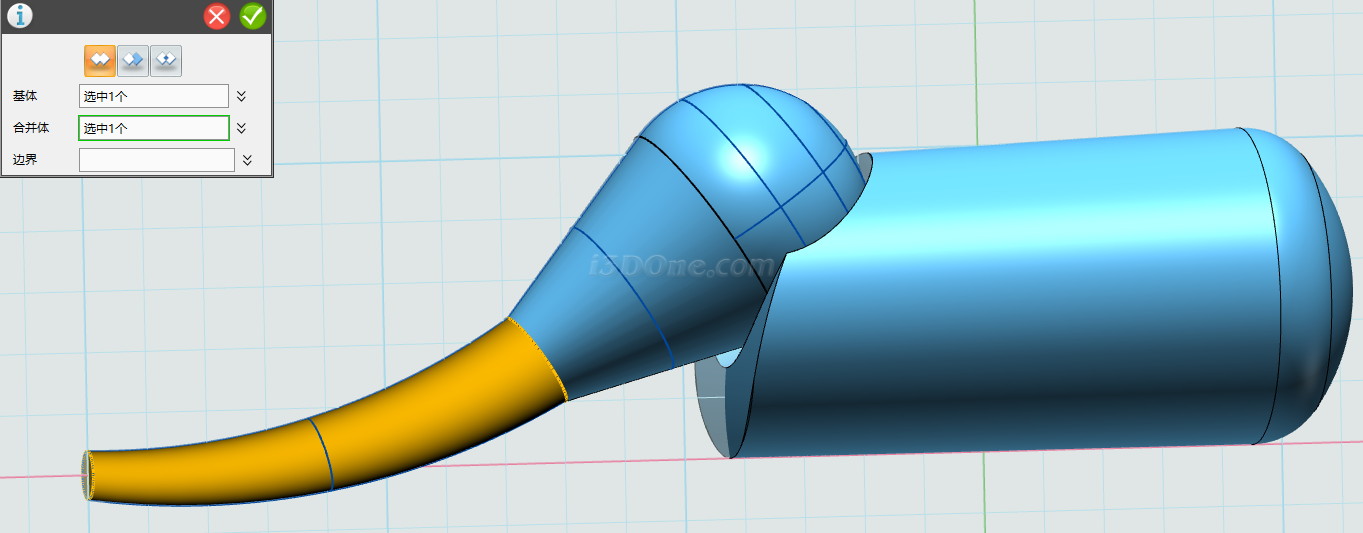

選擇組合編輯命令,將頭部和鼻子組合在一起,頭部設為基體,鼻子設為合并體,布爾運算設為加運算
完成組合

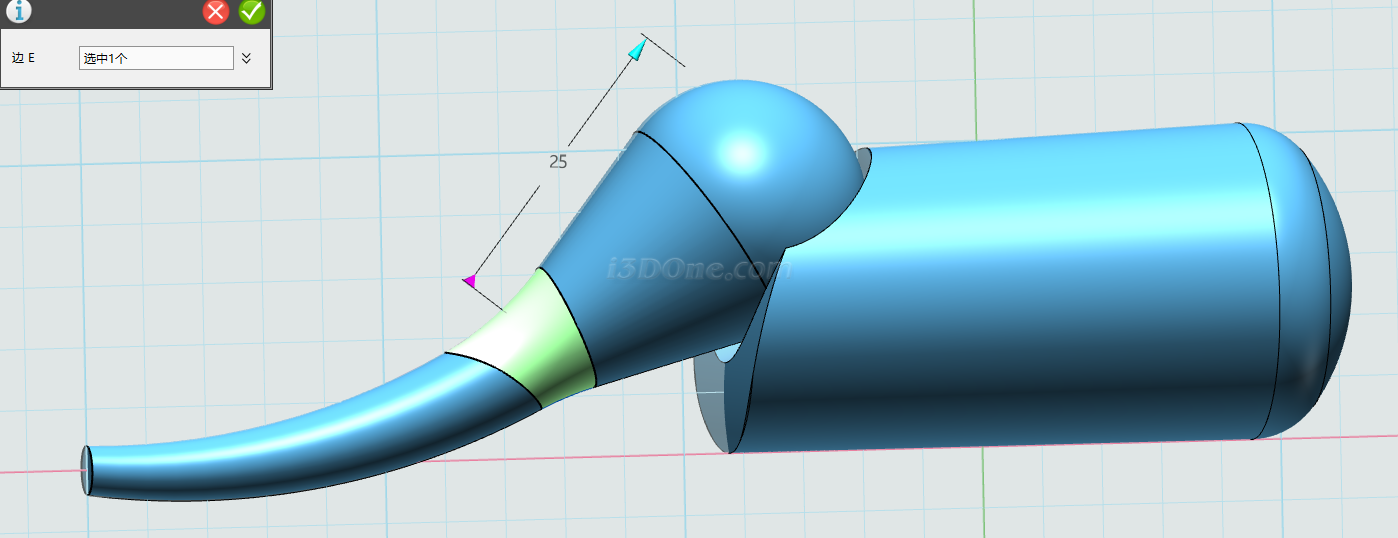

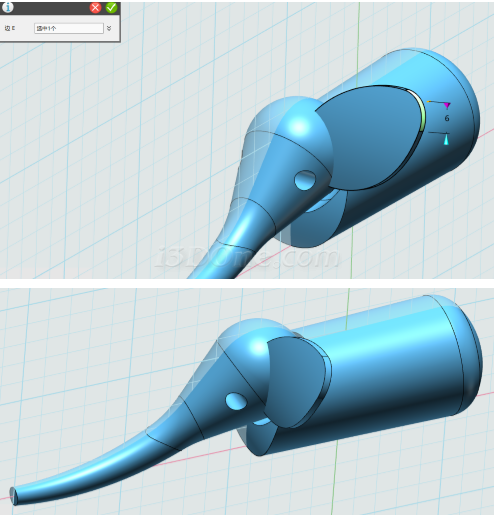

選擇圓角命令,在下圖位置添加圓角
在網格平面上繪制圓,如圖所示

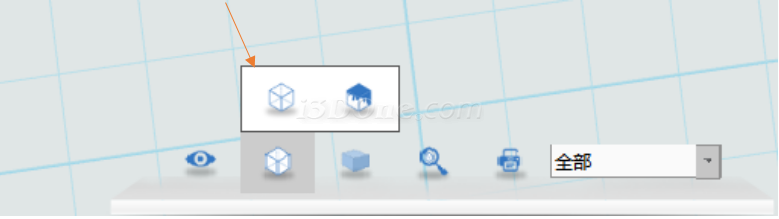

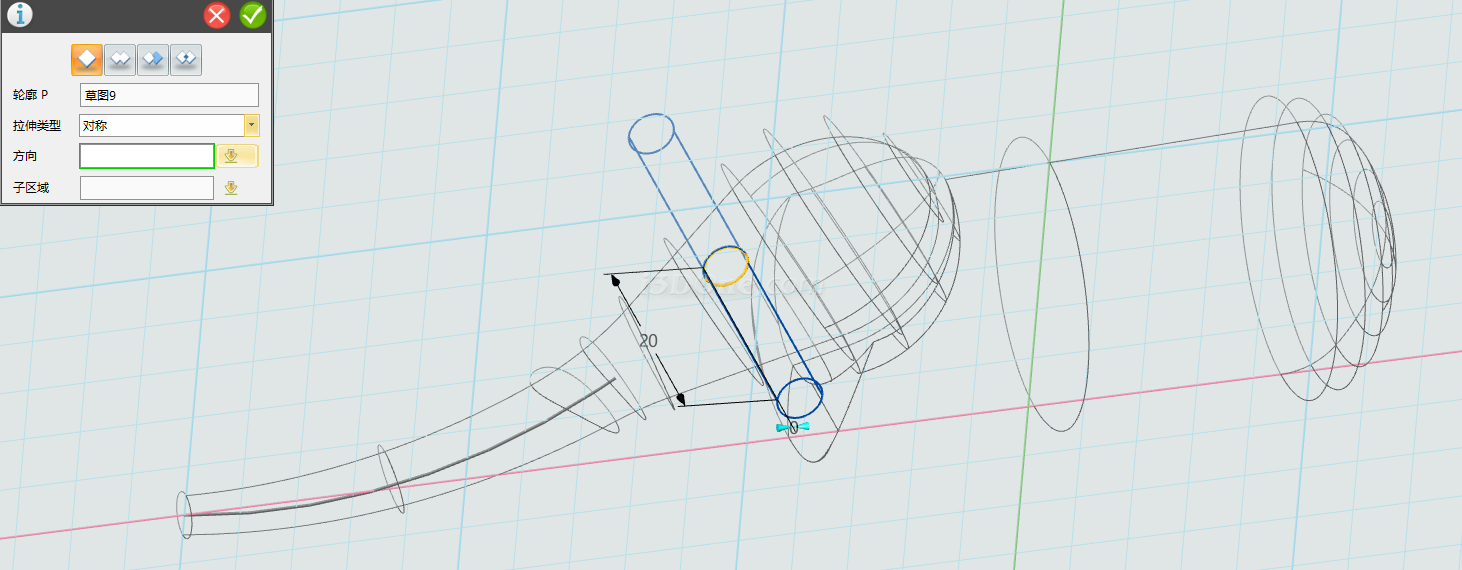

完成草圖繪制,選擇拉伸命令,此時調整一下視圖顯示模式,設置為線框模式
拉伸類型設為對稱拉伸,長度為20
完成拉伸,將顯示模式設置為著色模式

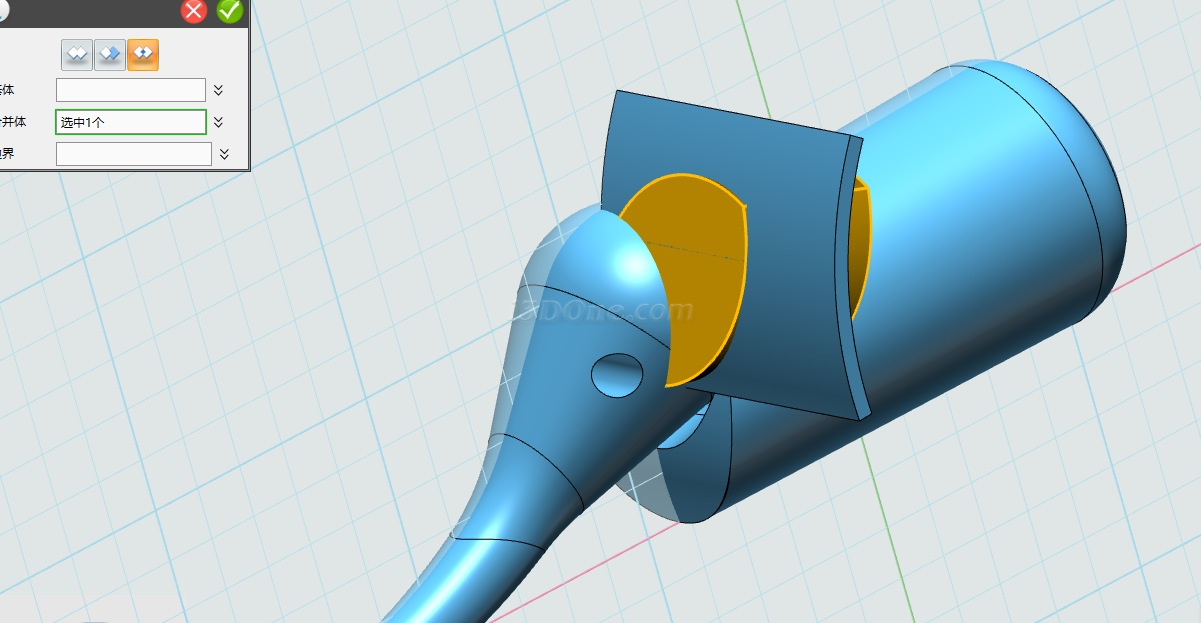

選擇組合編輯命令,頭部設為基體,上步驟拉伸的圓柱實體設為合并體,布爾運算設為減運算
4、制作耳朵

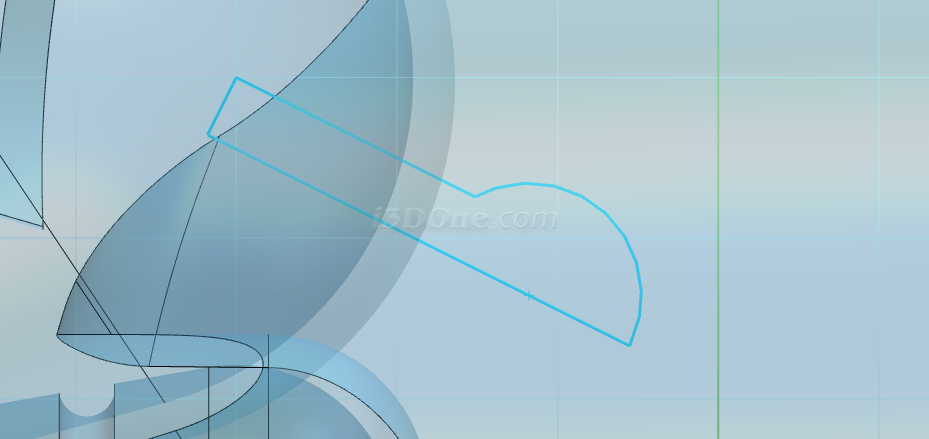

在網格平面上繪制如圖尺寸圖形,

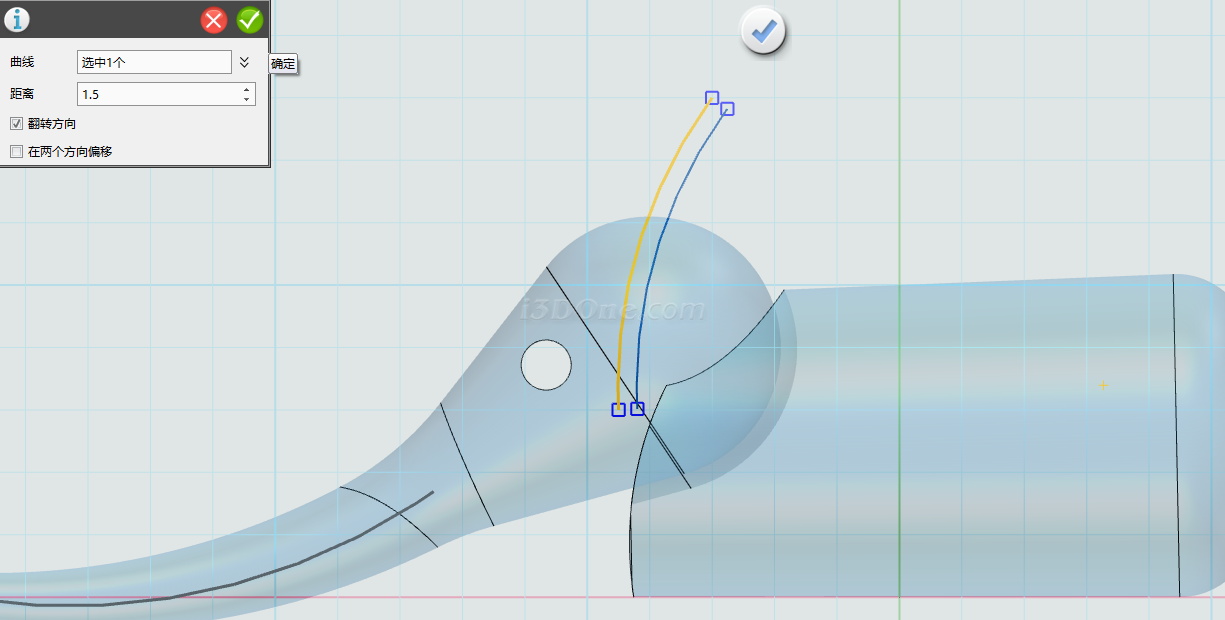

選擇偏移命令,偏移距離為1.5,方向如圖
用直線將兩端連接在一起
完成草圖繪制。

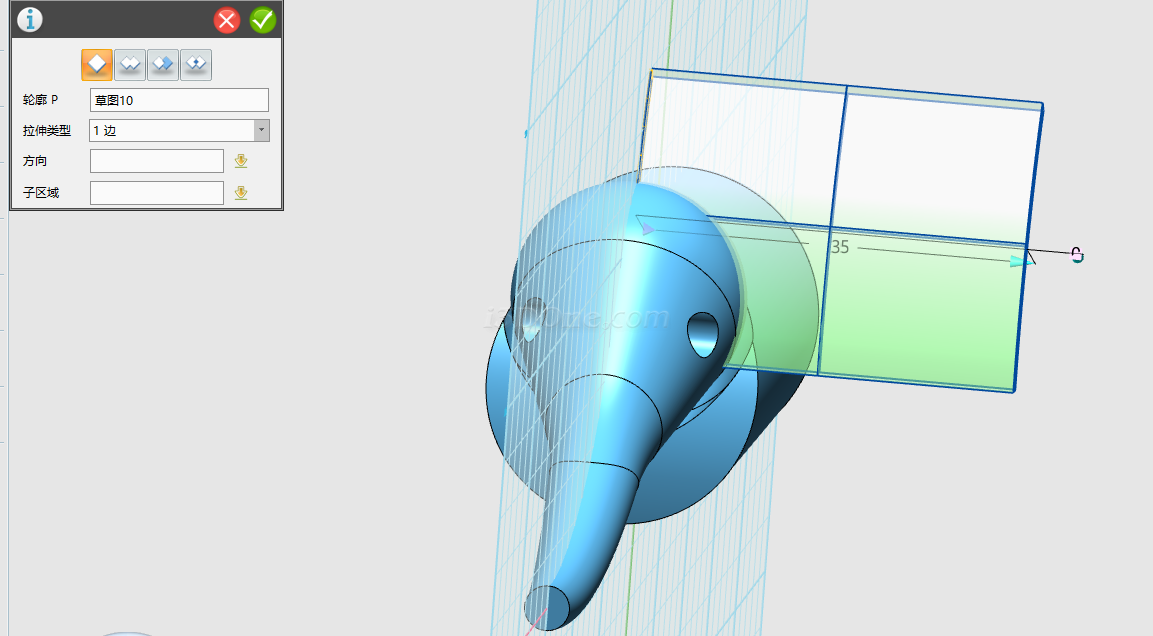

選擇拉伸命令,如圖:
完成拉伸。

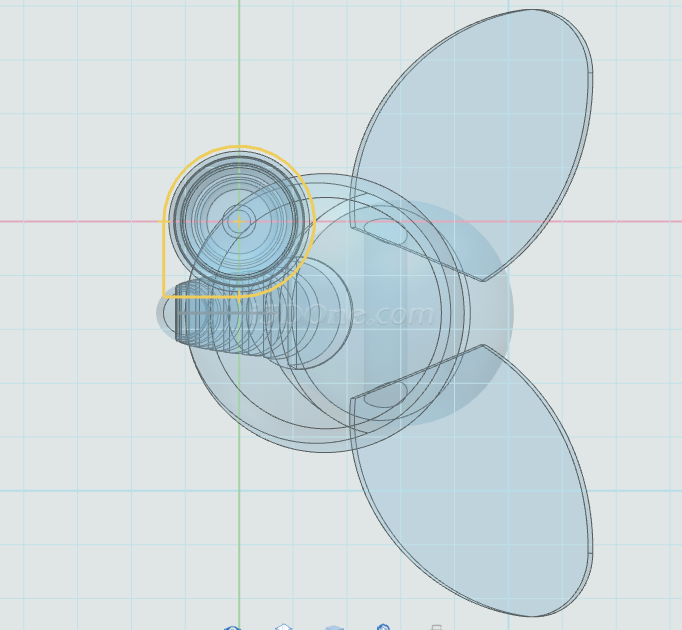

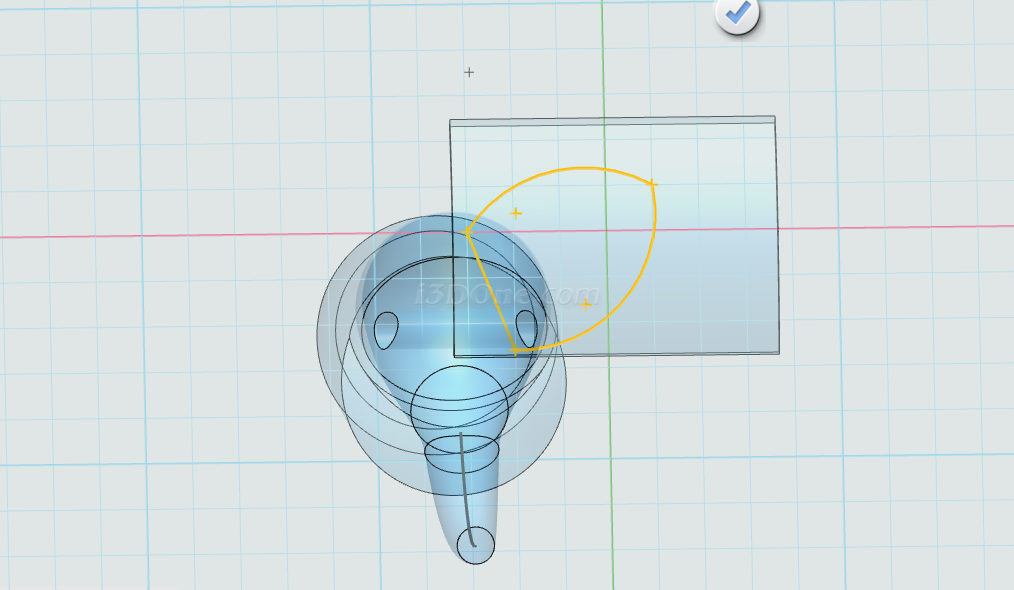

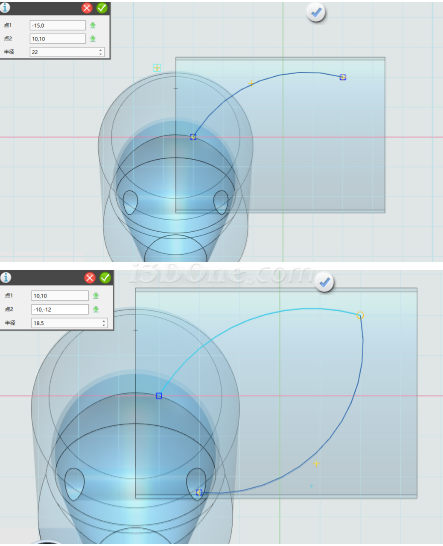

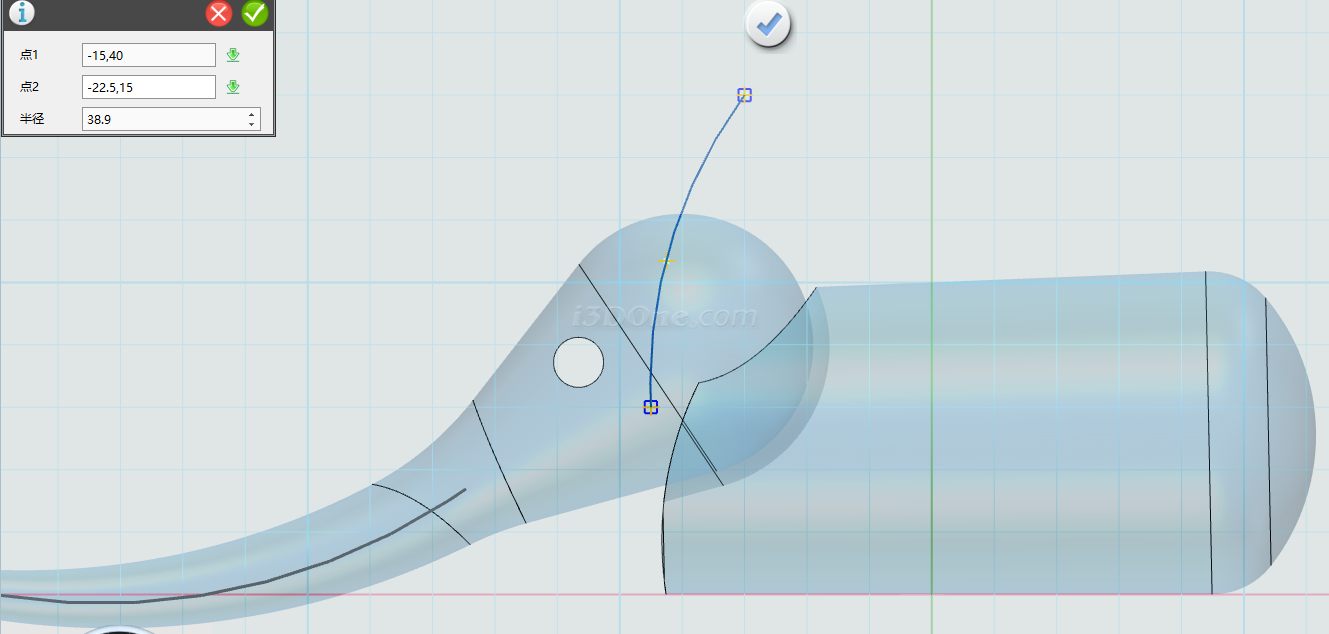

選擇圓弧命令,在耳朵所在面的近似中間位置繪制,如圖:

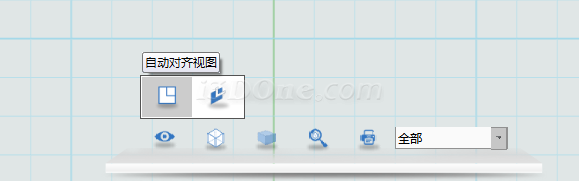

選擇自動對齊視圖命令
繪制如圖圖像
最后用直線將開口處鏈接在一起

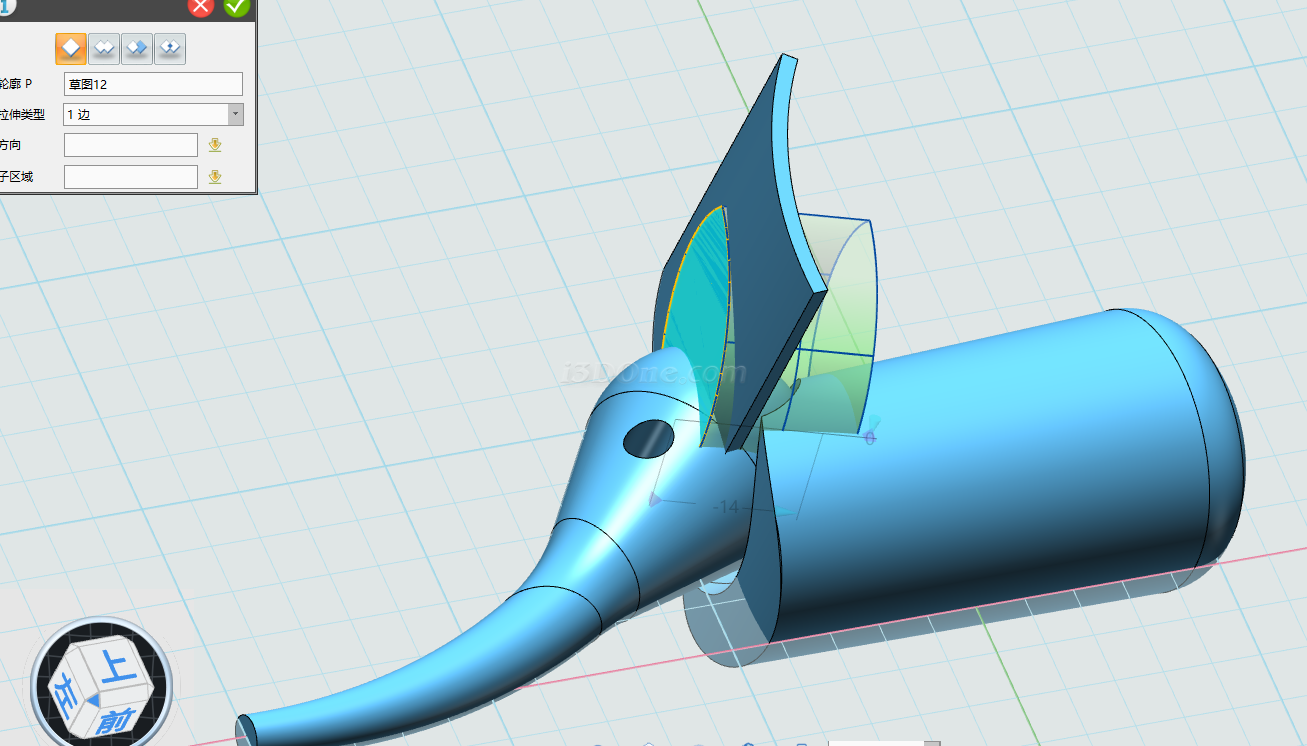

選擇拉伸命令,如圖,拖拽箭頭,如圖所示
完成拉伸,選擇組合編輯命令,基體選擇如圖所示,
合并體選擇如圖所示
布爾運算設為交運算

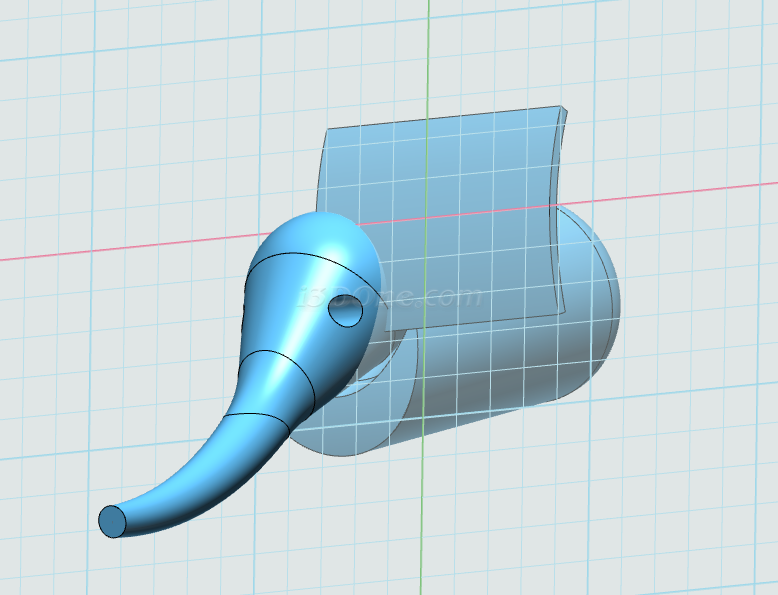

完成組合編輯

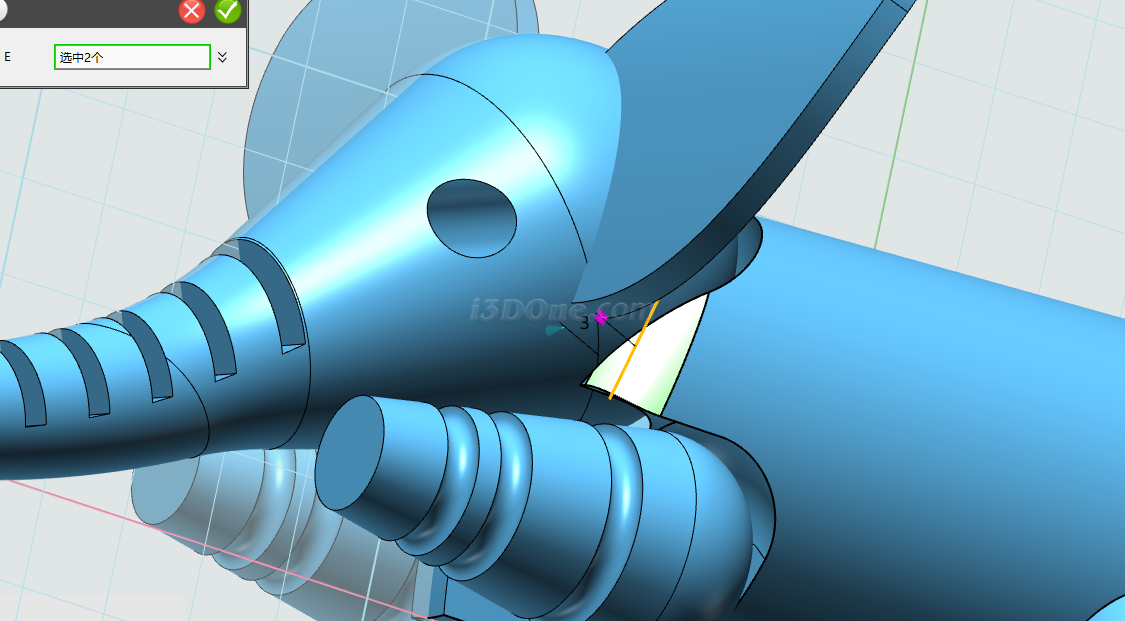

選擇圓角命令,在如圖所示位置添加圓角

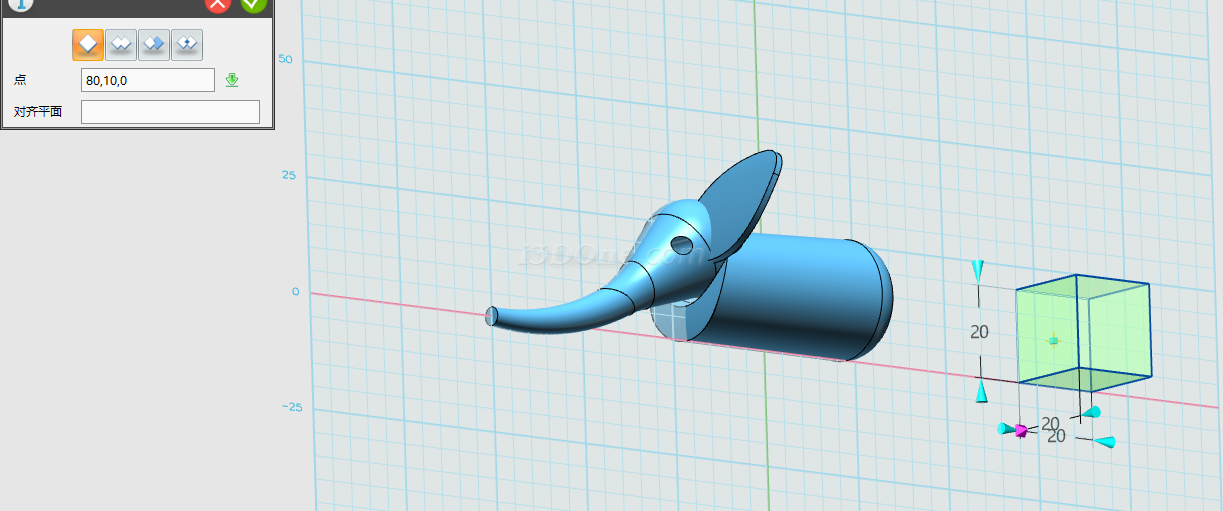

選擇六面體功能,在網格平面上放置一個六面體
位置如圖所示

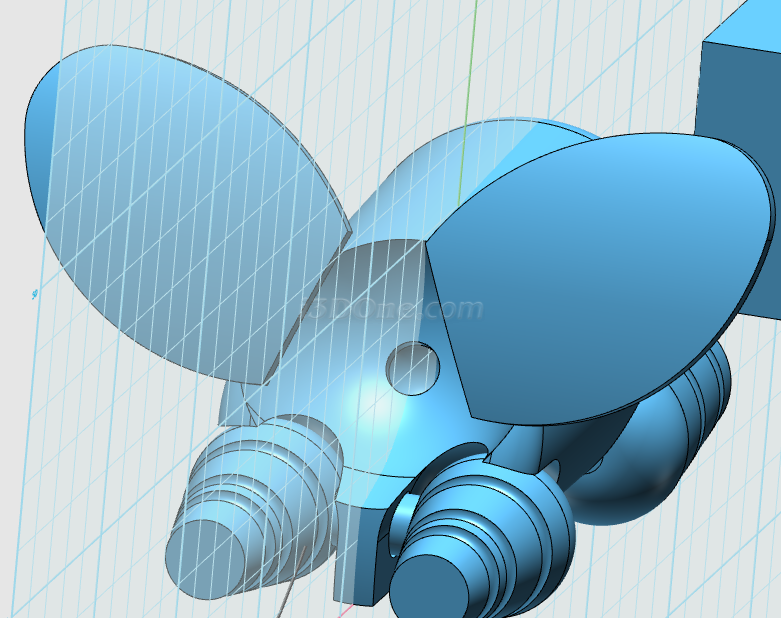

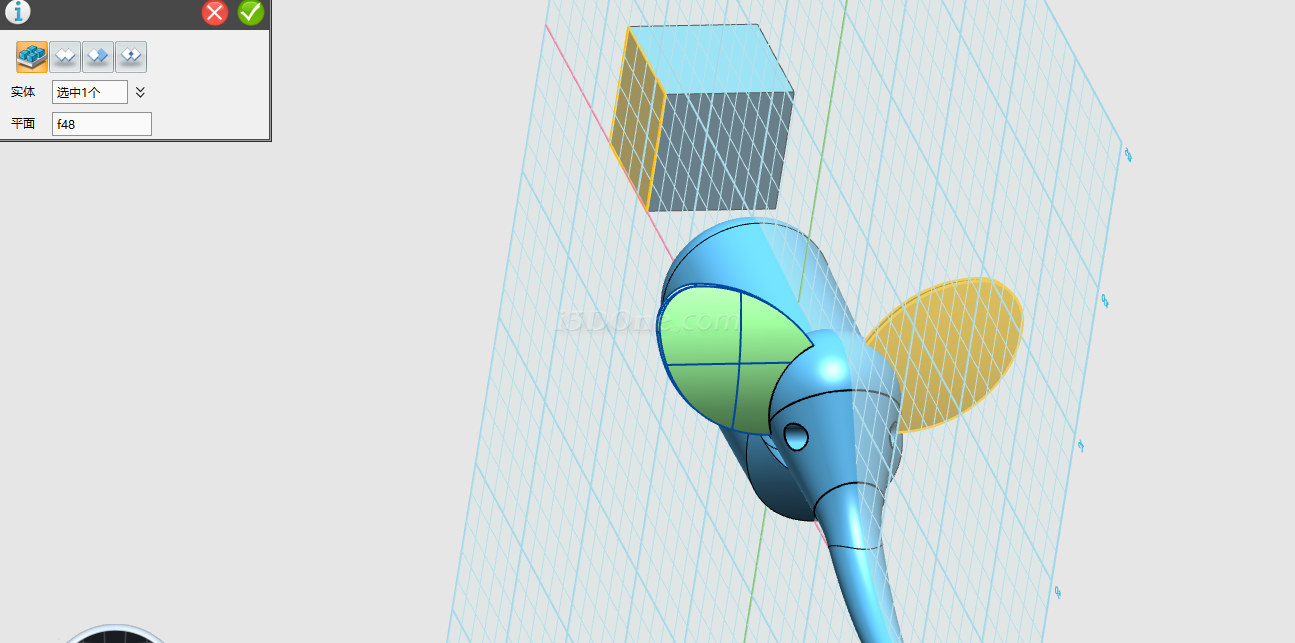

選擇鏡像命令,如圖,實體選擇耳朵,鏡像面選擇六面體貼合網格的面

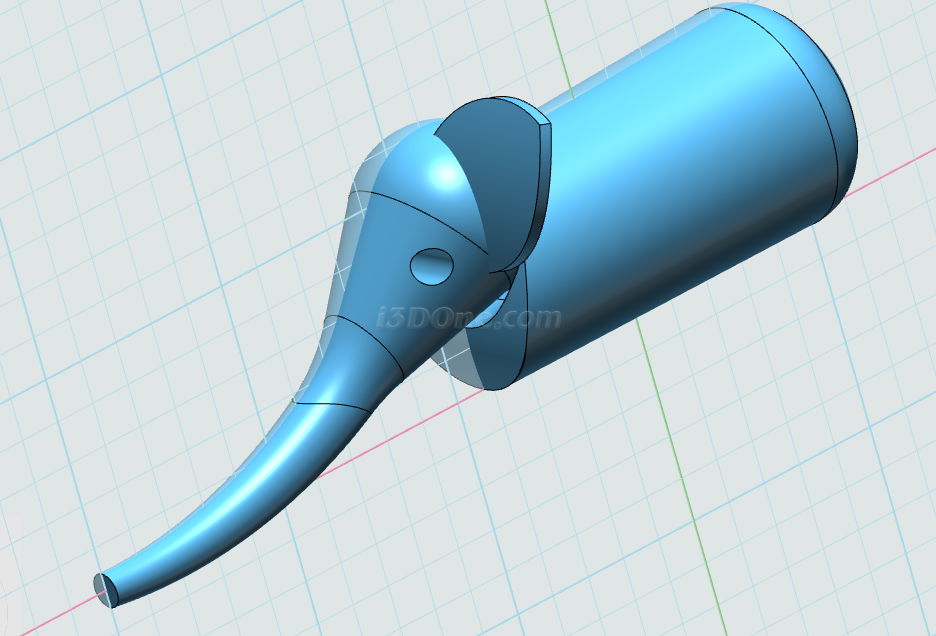

確定,完成鏡像

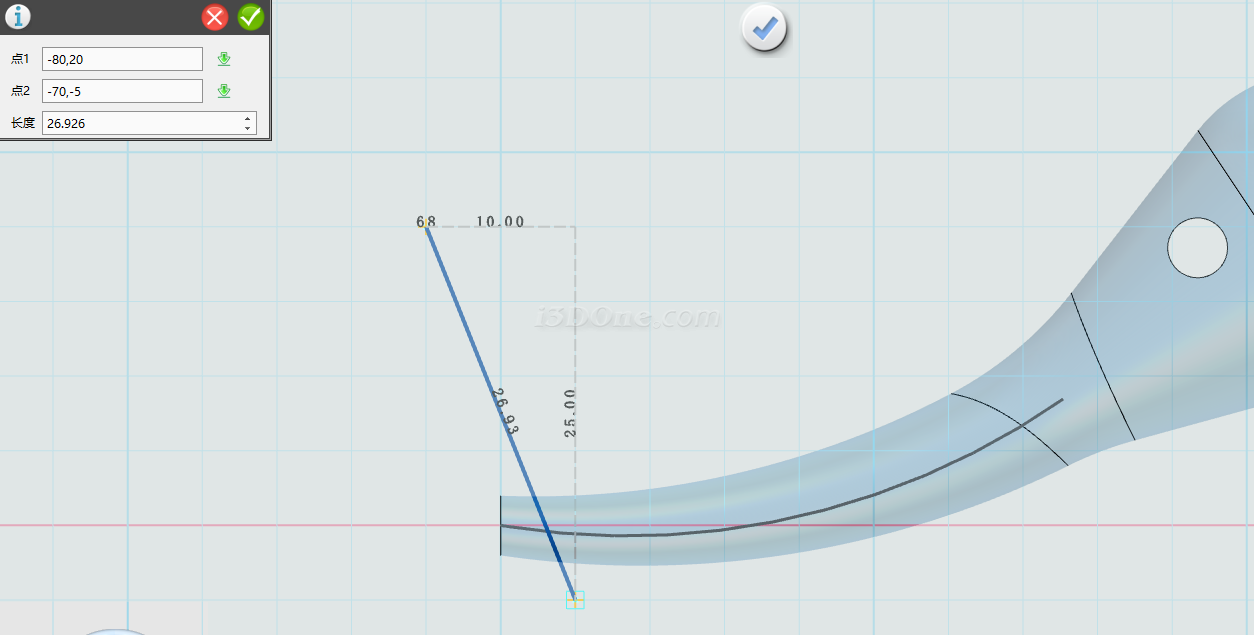

選擇直線命令,在網格平面上繪制草圖,如圖所示

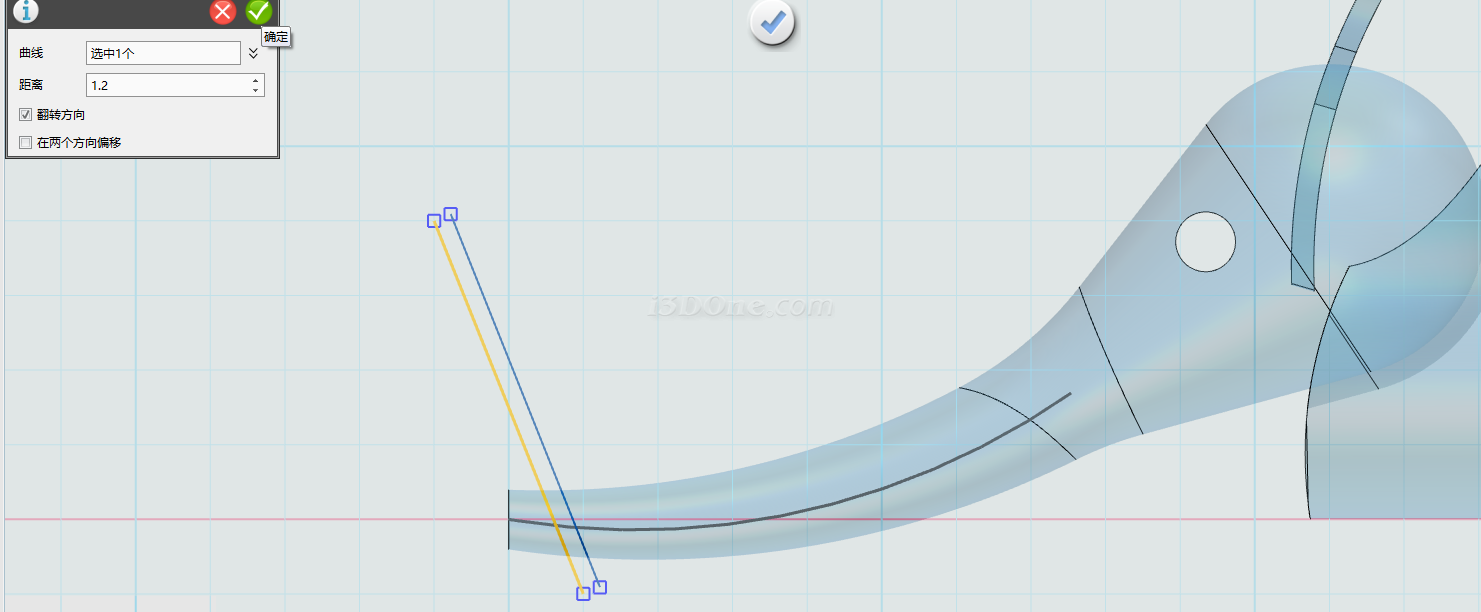

選擇偏移命令,偏移距離設為1.2,如圖所示

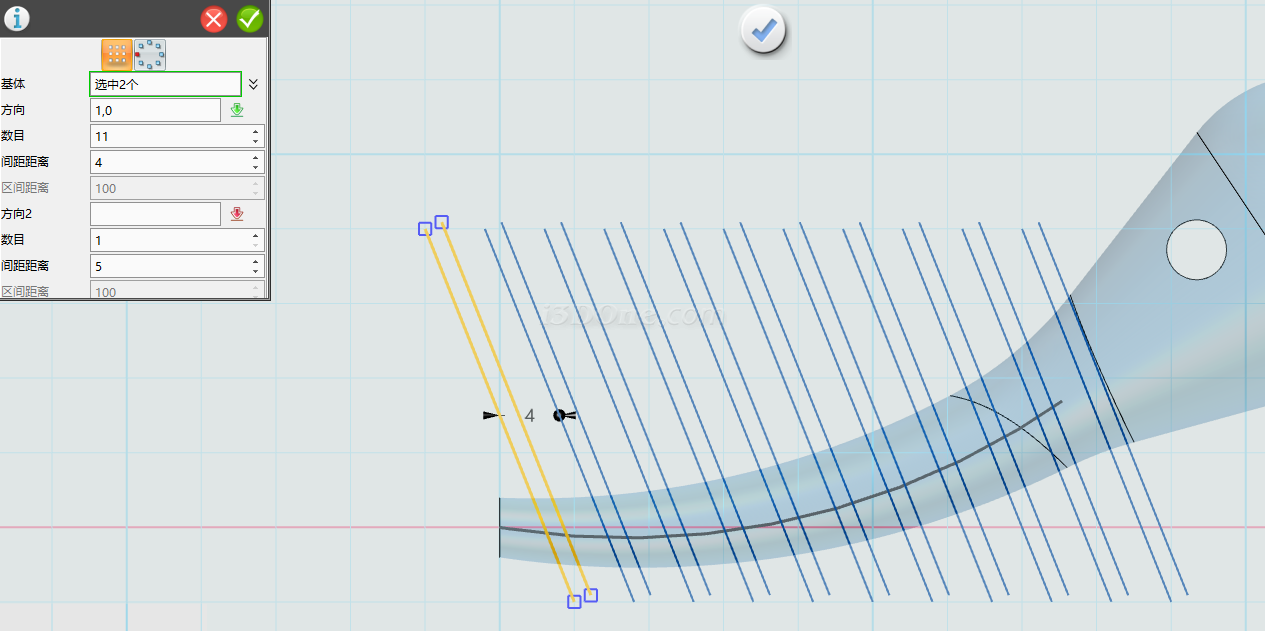

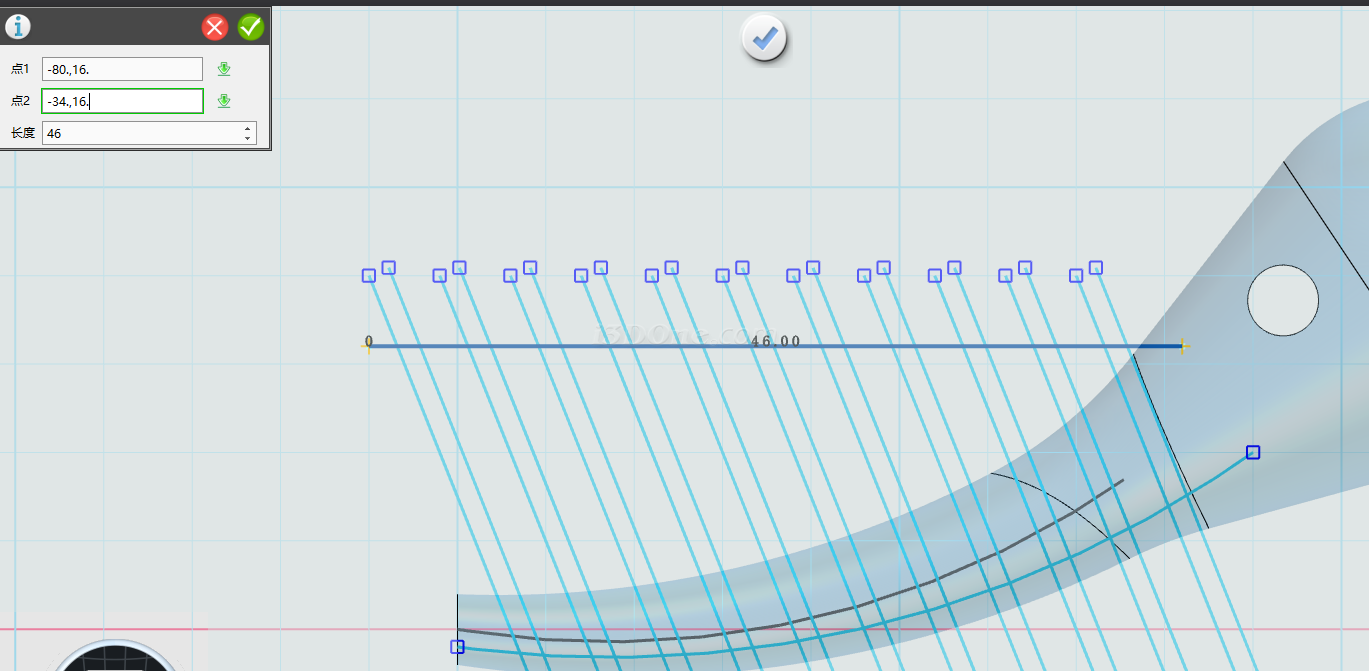

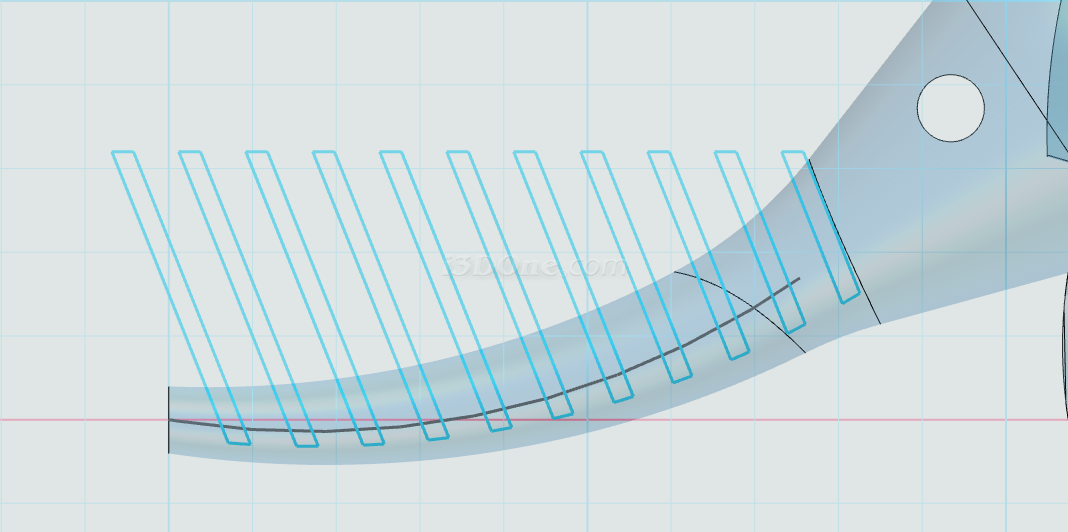

選擇陣列命令,參數如圖所示:

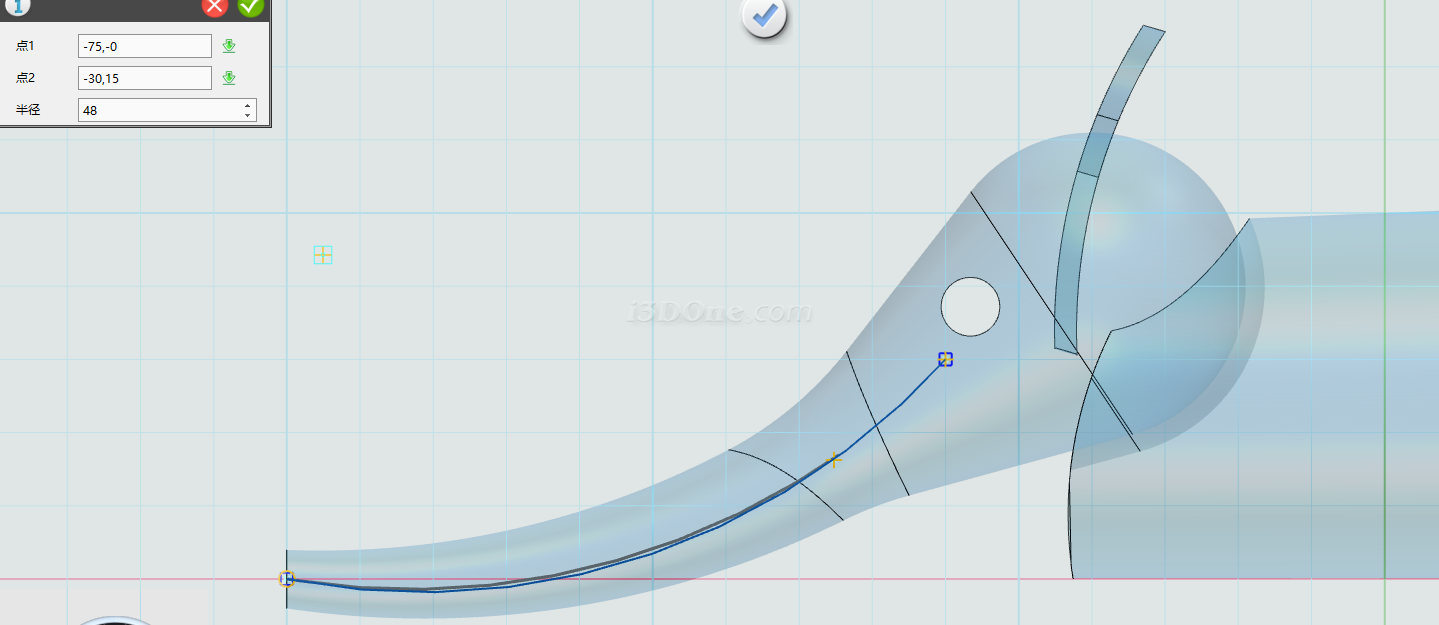

選擇圓環命令,繪制如圖圓弧:
繪制直線,如圖所示
選擇單擊修剪命令,將多余線段裁剪,保留如圖所示線段

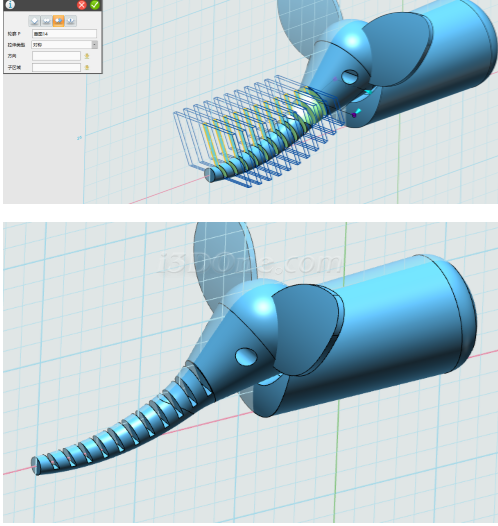

選擇拉伸命令,拉伸類型選擇對稱拉伸,布爾運算設為減運算,如圖所示:
5、繪制腿部。

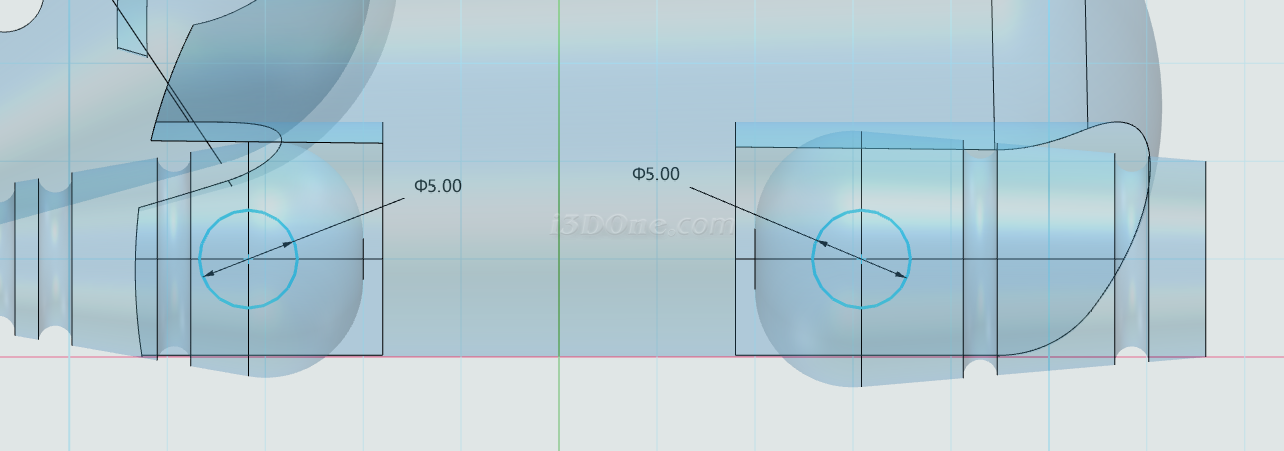

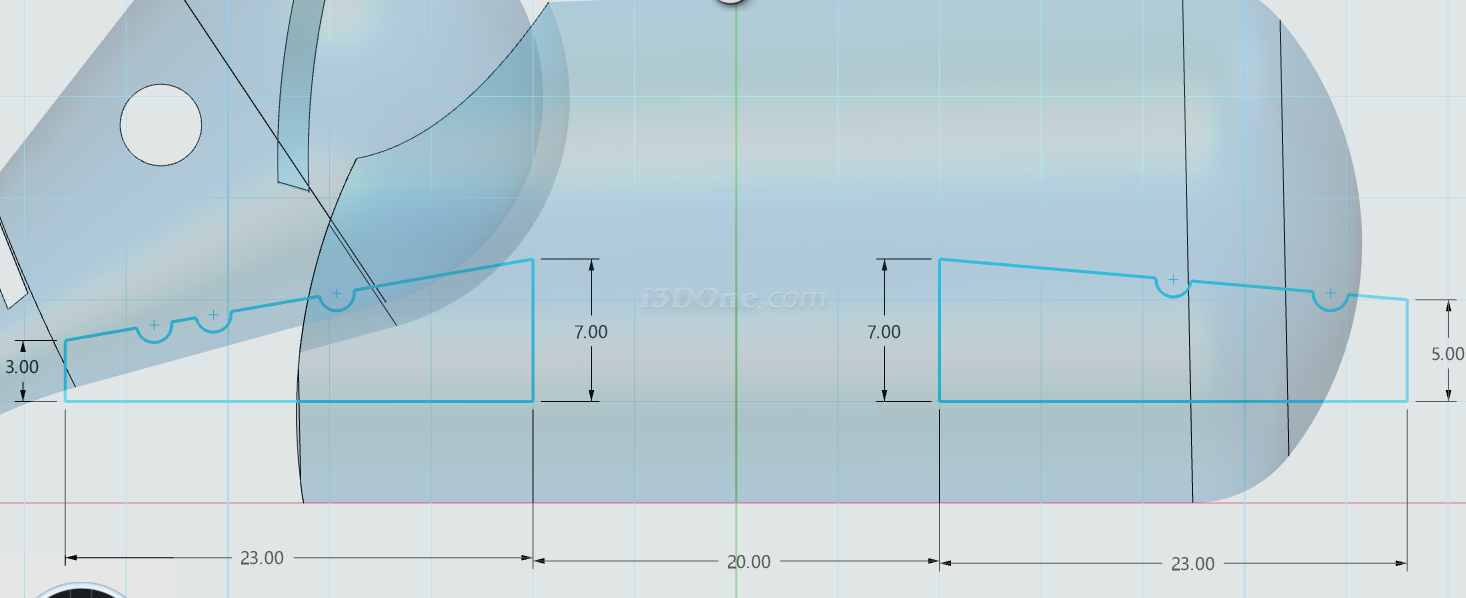

在網格平面上繪制草圖,圖像如圖所示:
圖中小圓的尺寸和位置自行定義,作為腿部的一個裝飾效果
繪制完草圖,選擇旋轉命令,選擇草圖,如圖:

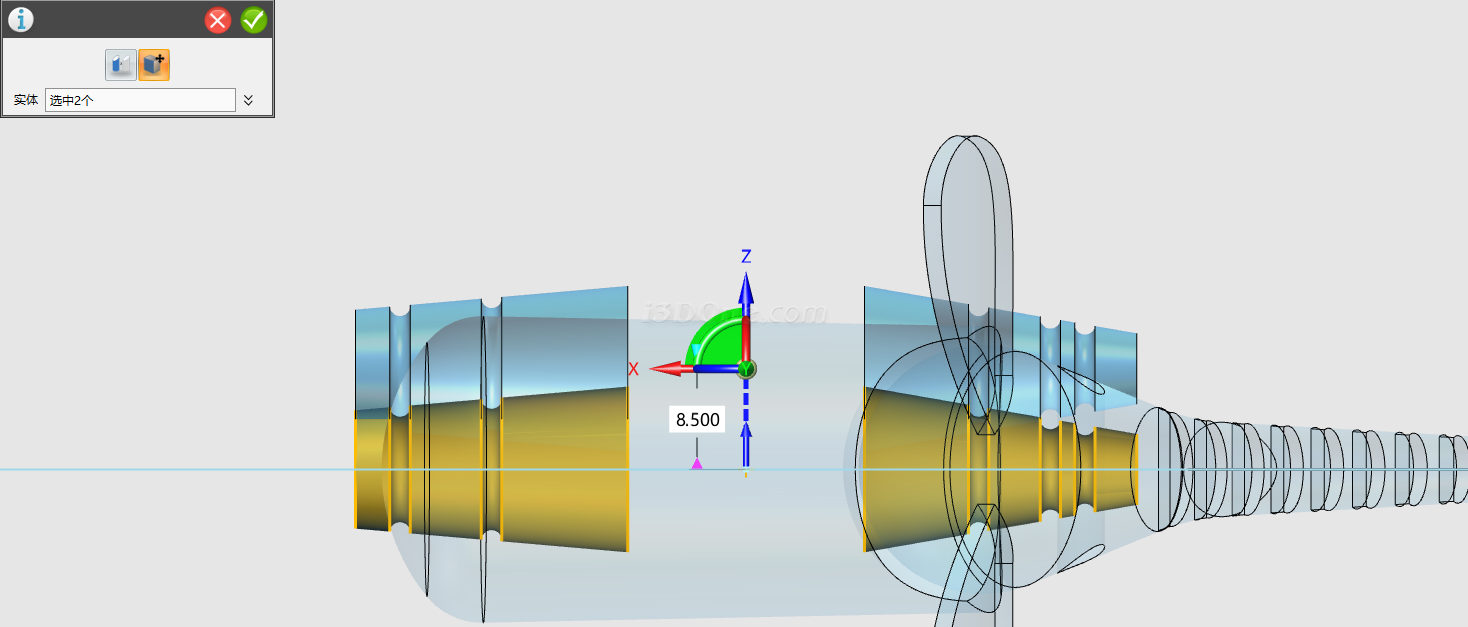

確定,完成旋轉,選擇移動命令,實體選擇前后腿部分,移動類型選擇動態移動,如圖,沿著藍色箭頭方向移動8.5個距離
確定,完成移動。

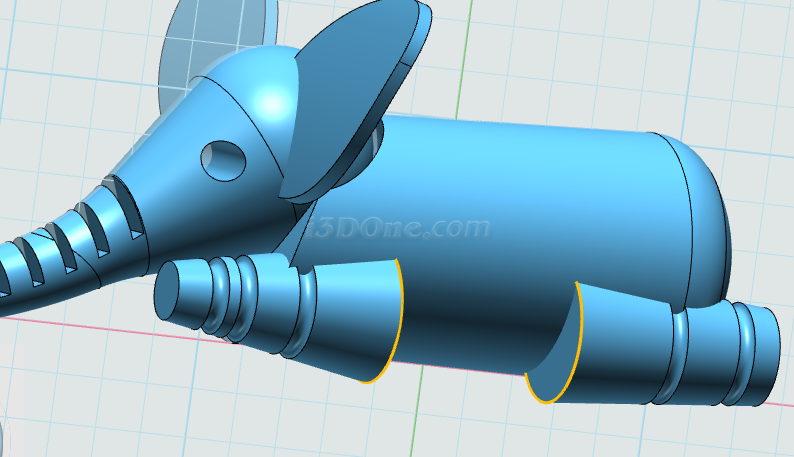

選擇圓角命令,在如圖所示位置添加圓角:
圓角大小為5
完成圓角。
選擇圓命令,在如圖平面上繪制圖像,如圖:

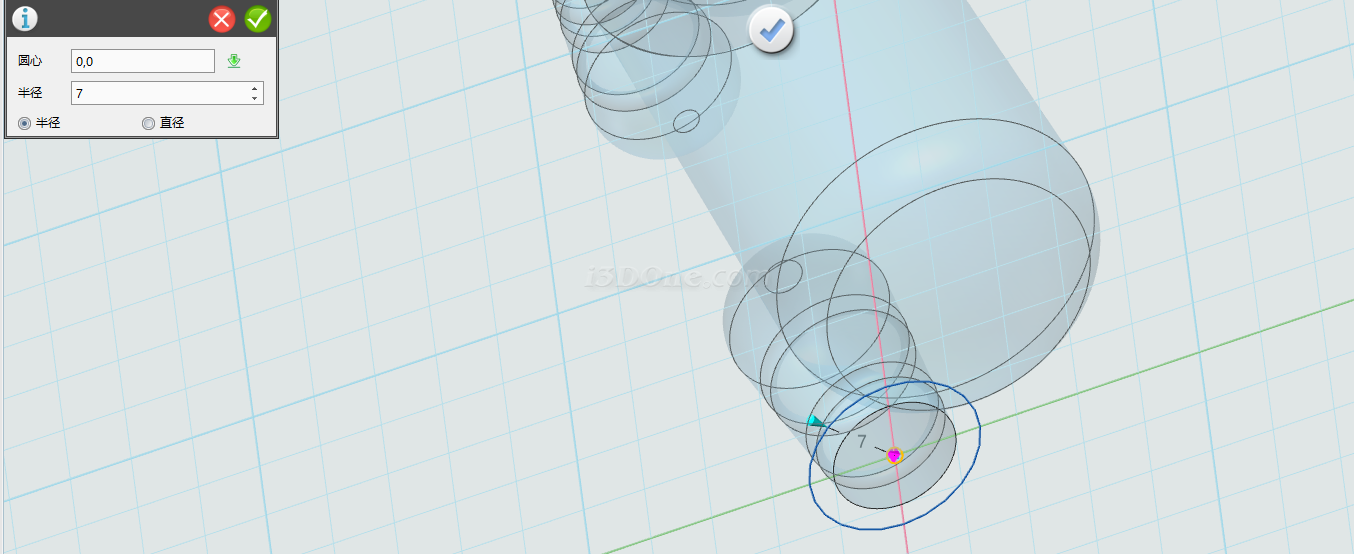

繪制圓,半徑為7
利用直線,完成如圖繪制:
繪制一條中心線,利用鏡像命令,鏡像圖形,如圖:
刪除鏡像線

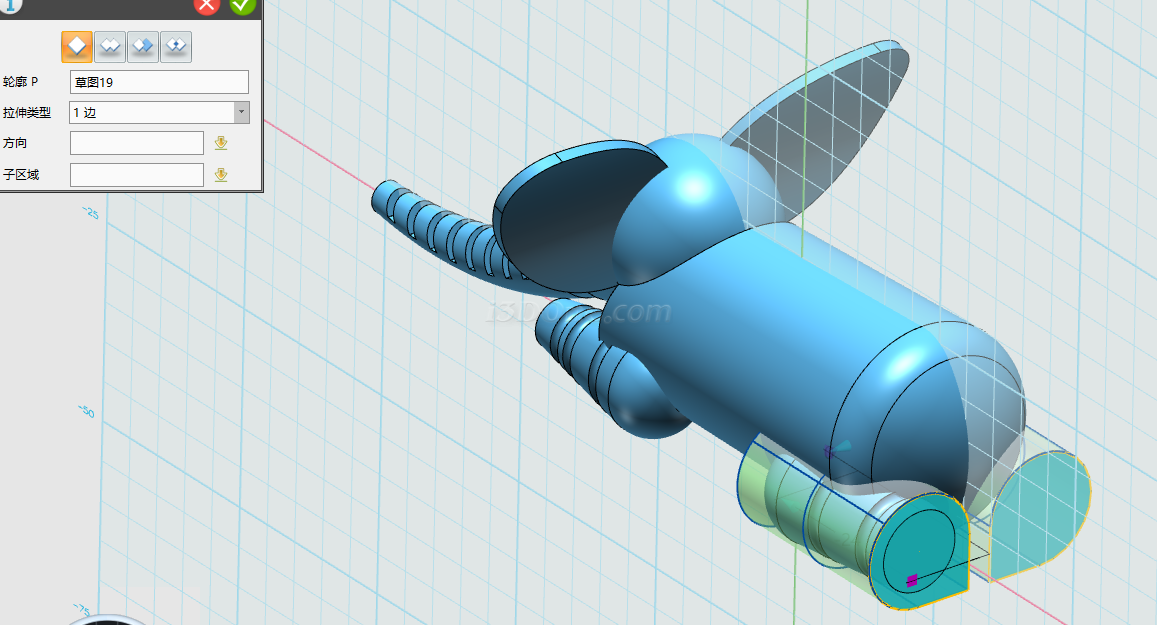

選擇拉伸命令:
拉伸方向如圖,長度為24
完成拉伸。

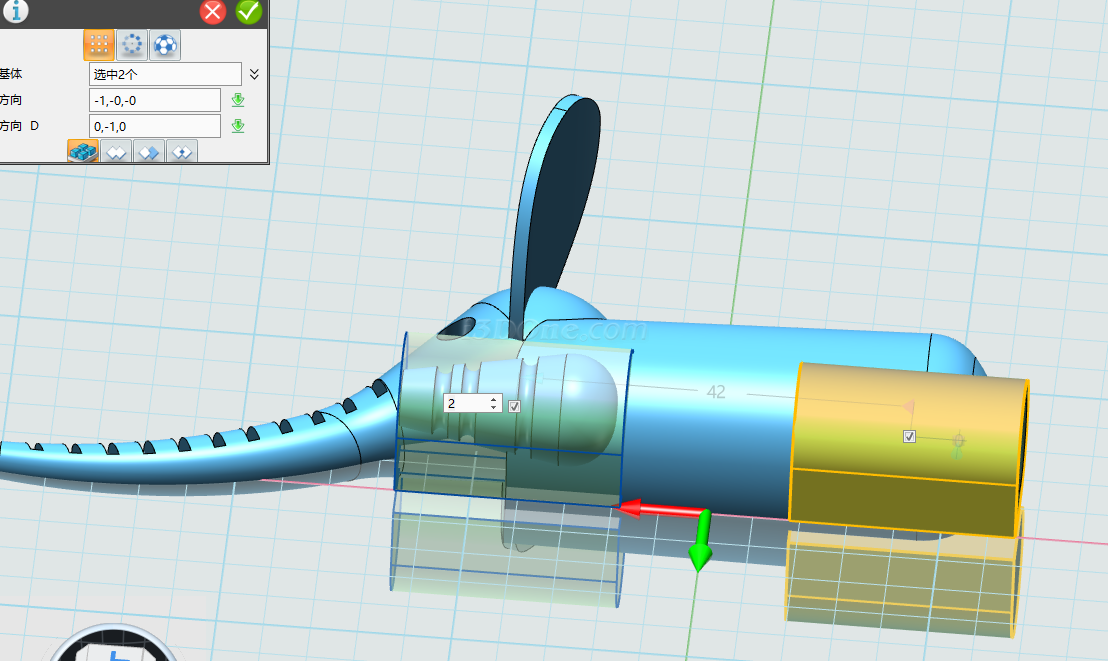

選擇陣列命令,陣列實體選擇上步驟拉伸的實體:如圖,陣列距離為42,數量2個,方向選擇紅色箭頭方向如圖:
確定,完成陣列。

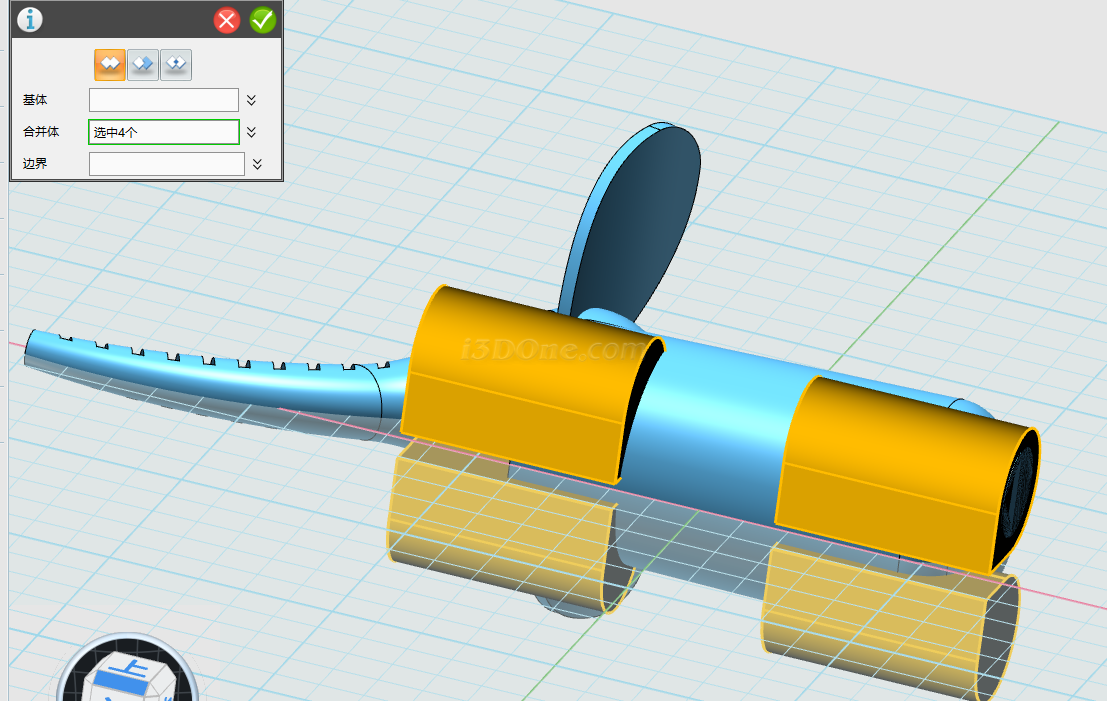

選擇組合編輯命令,基體選擇大象身體,合并體選擇如圖所示的四個實體,如圖:
布爾運算設為減運算
完成組合:

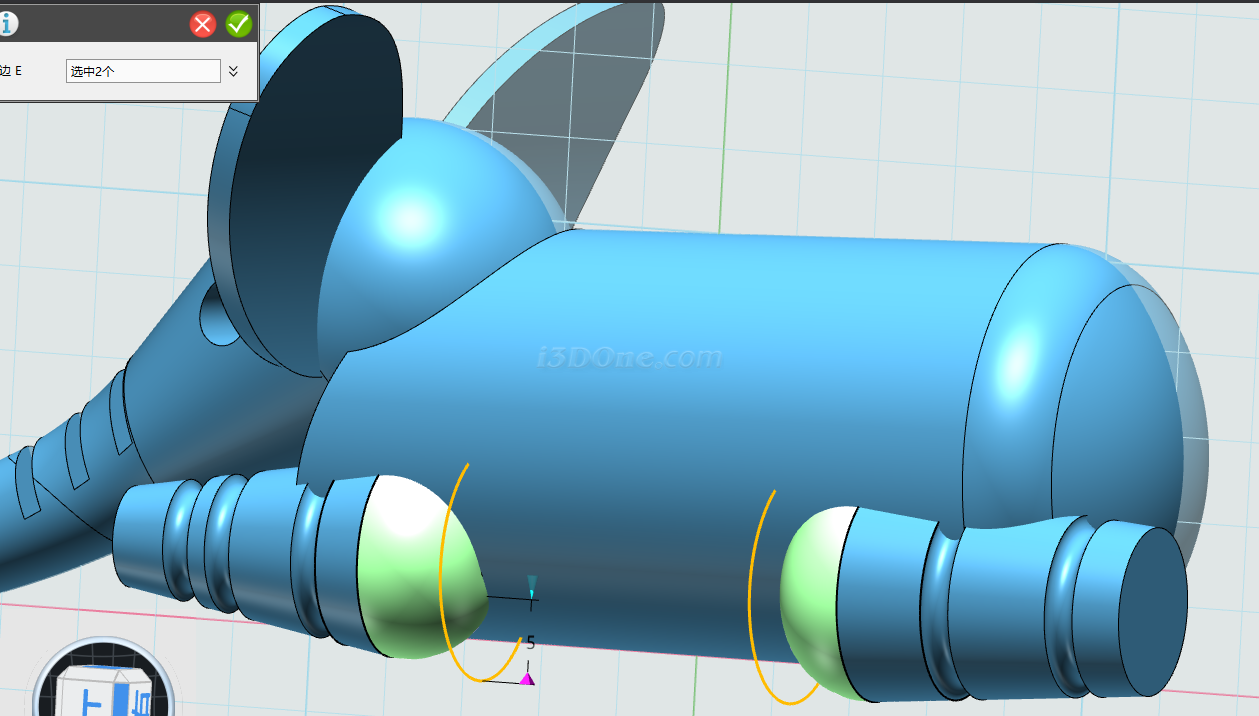

選擇圓命令,在網格平面上繪制圓,位置如圖:
選擇拉伸命令,修改視圖顯示樣式,設為線框顯示模式:

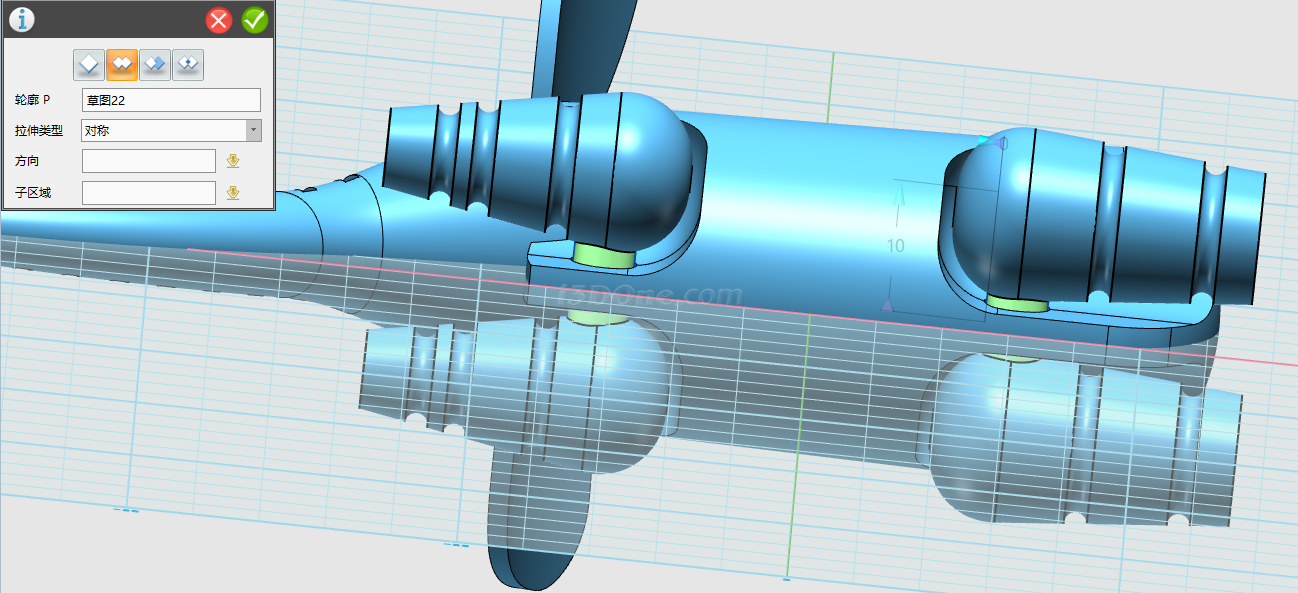

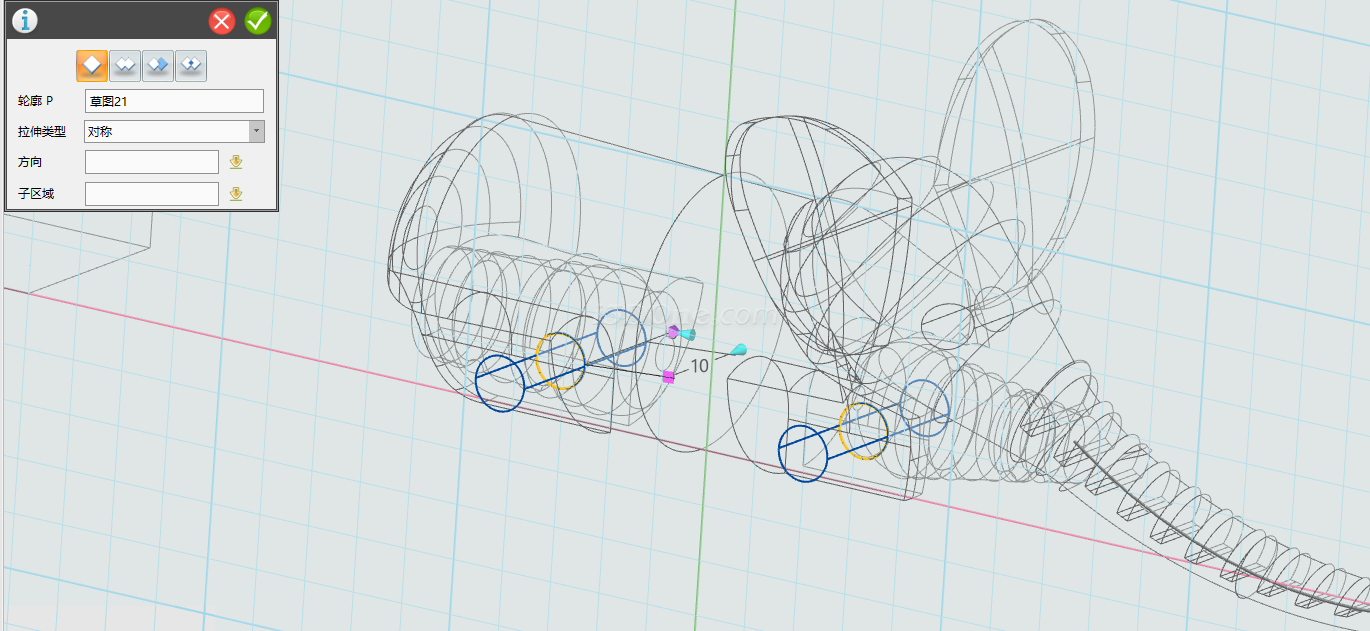

輪廓選擇繪制的草圖,對稱拉伸10,如圖:
完成拉伸。
選擇圓角命令,在如圖所示的位置添加圓角,半徑為5
選擇組合編輯命令,

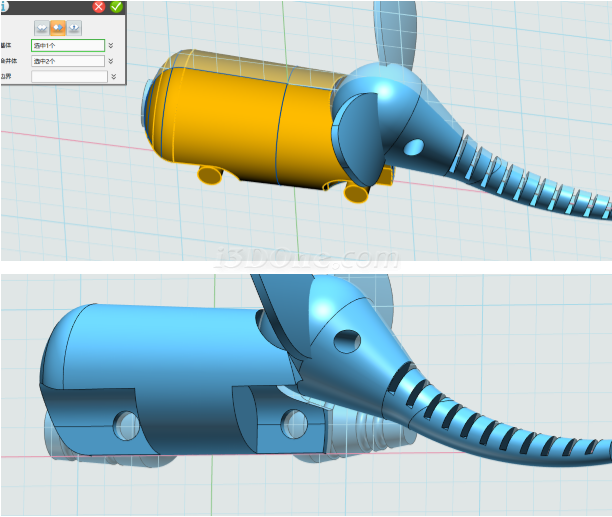

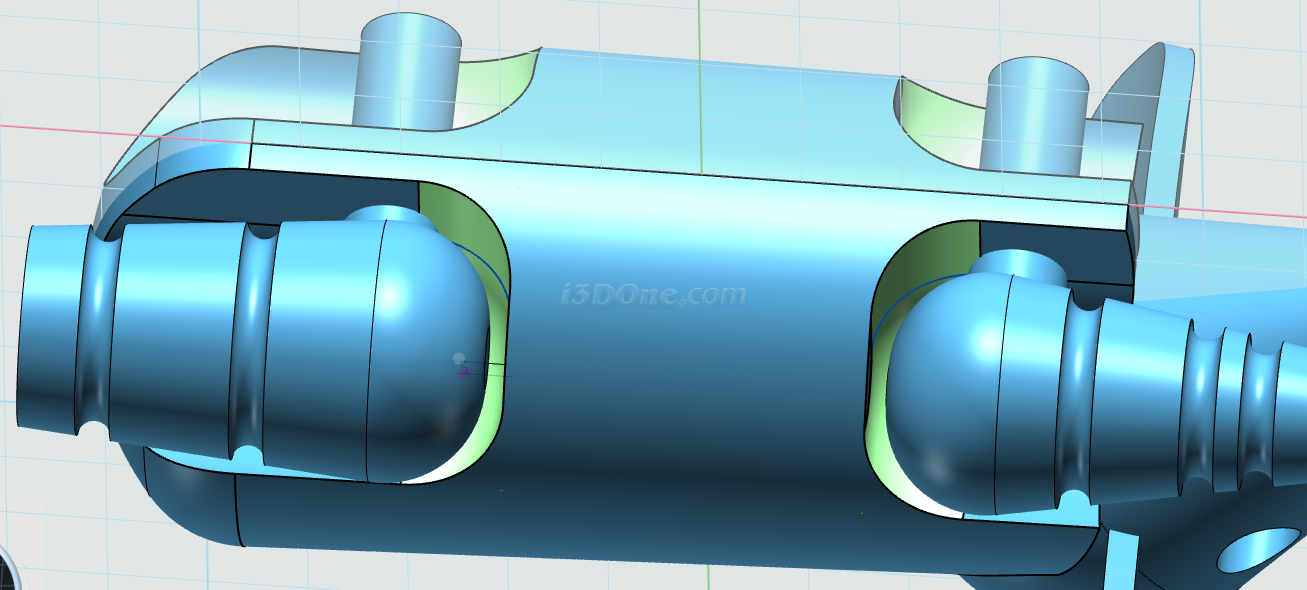

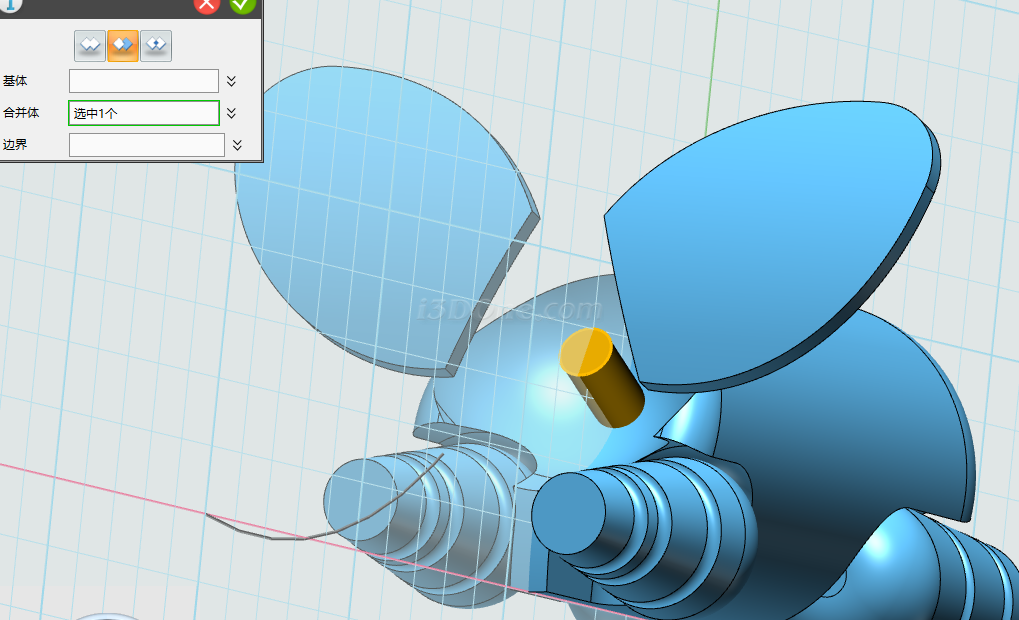

基體選擇大象身體,合并體選擇拉伸的兩個圓柱,布爾運算設為減運算,如圖完成合并:

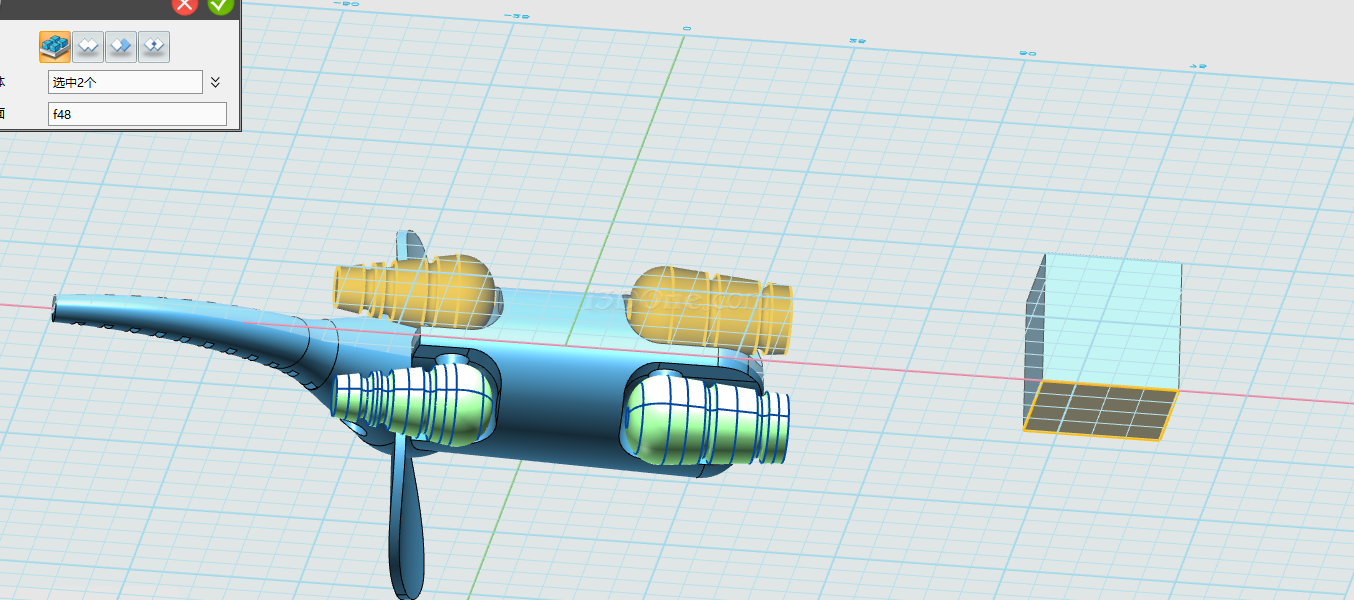

完成組合。選擇鏡像命令,鏡像實體選擇腿部,鏡像面選擇如圖所示六面體平面,最終完成目標是將腿部在對稱位置鏡像出來:
完成鏡像。

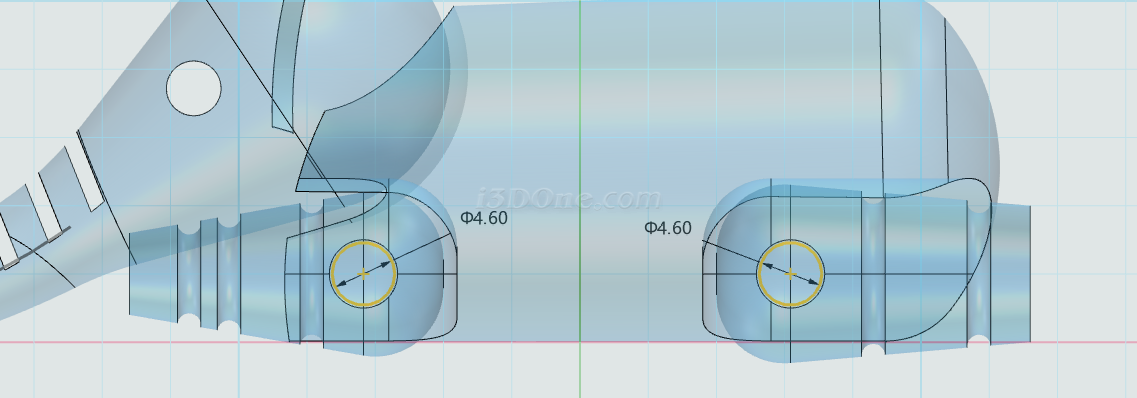

選擇圓命令,在網格平面上繪制圓,半徑為4.6。
選擇拉伸命令,同樣調整顯示模式為線框模式,拉伸繪制的圓,對稱拉伸10,布爾運算設為加運算,如圖:
完成腿部繪制。

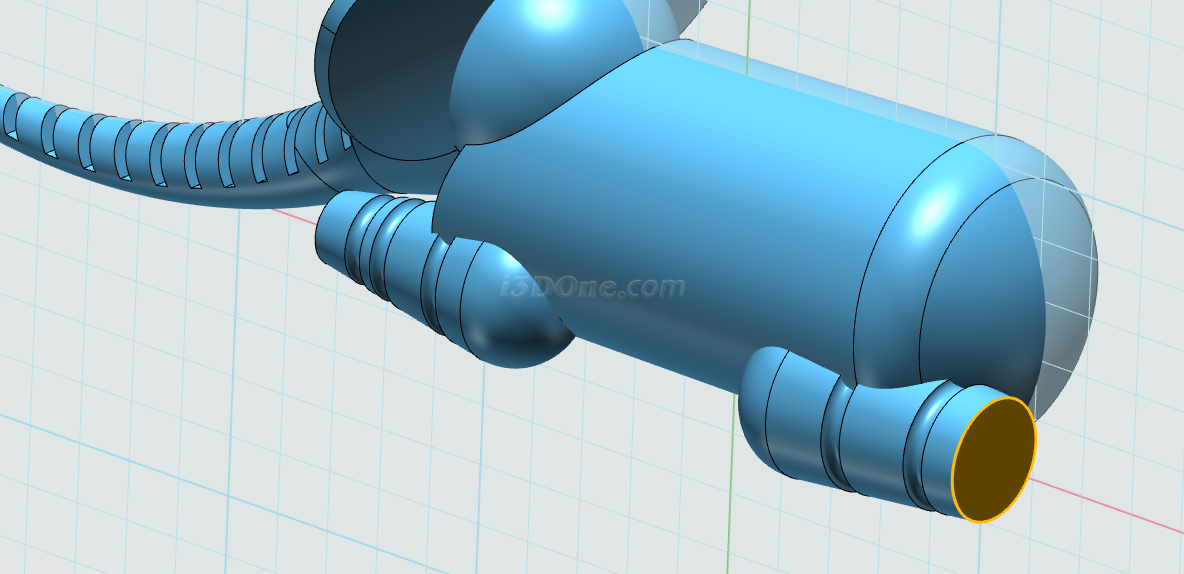

選擇圓角命令,在如圖所示位置添加圓角,圓角大小為3,(對稱位置也要添加)如圖:

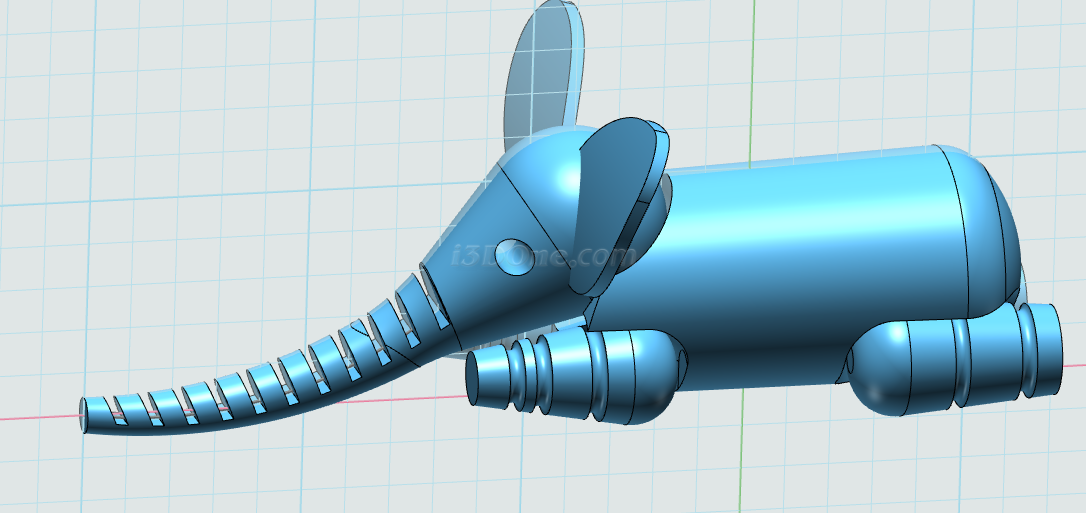

完成圓角添加

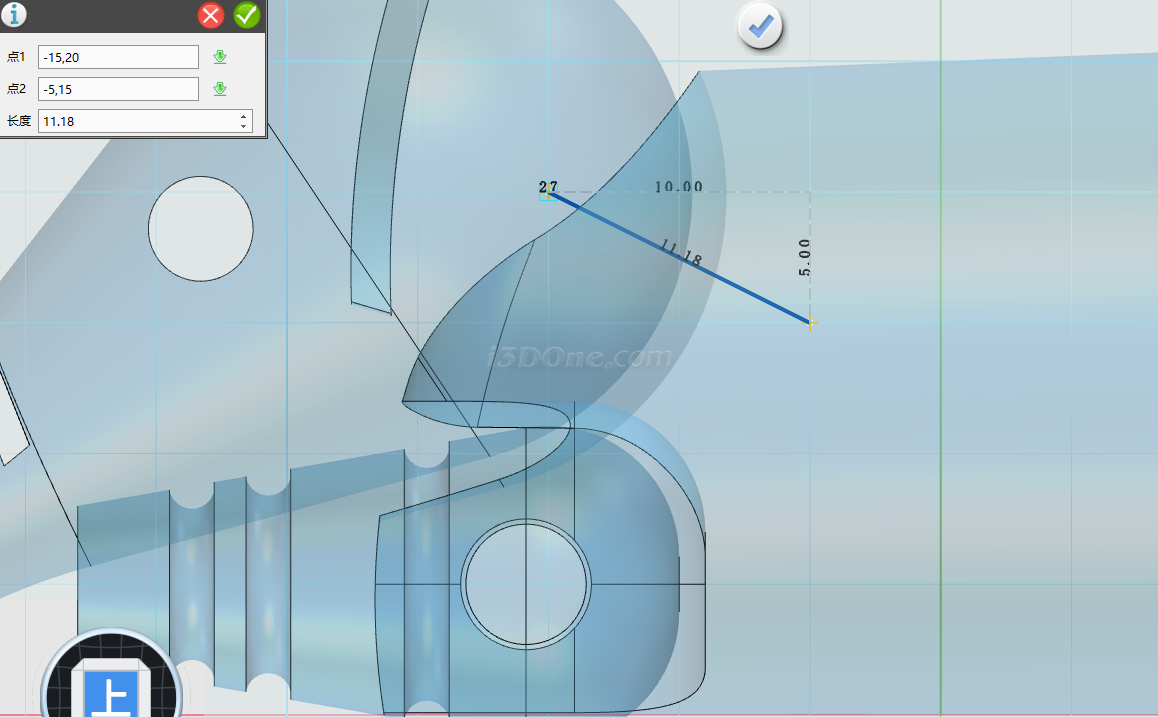

選擇直線命令,在網格平面上繪制直線,如圖所示位置和尺寸:
選擇偏移命令,偏移直線,偏移距離為2

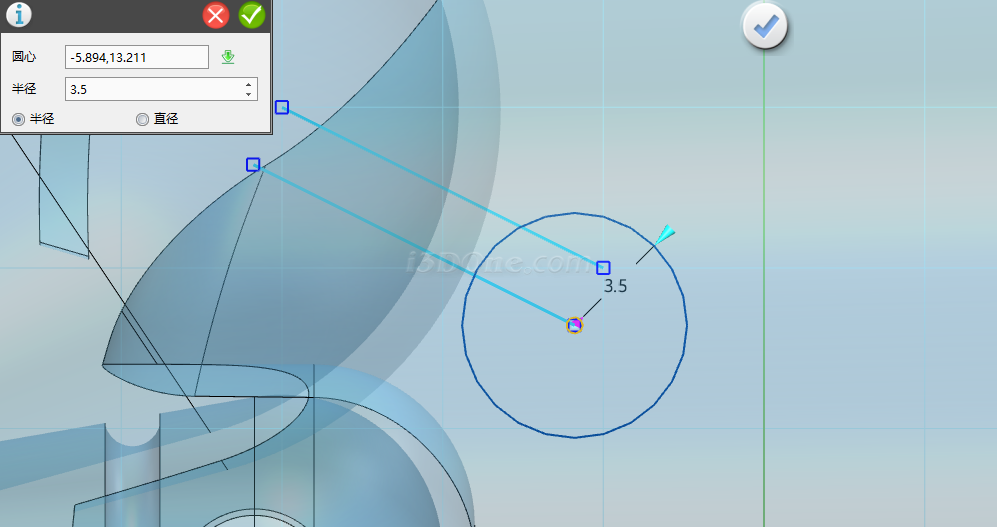

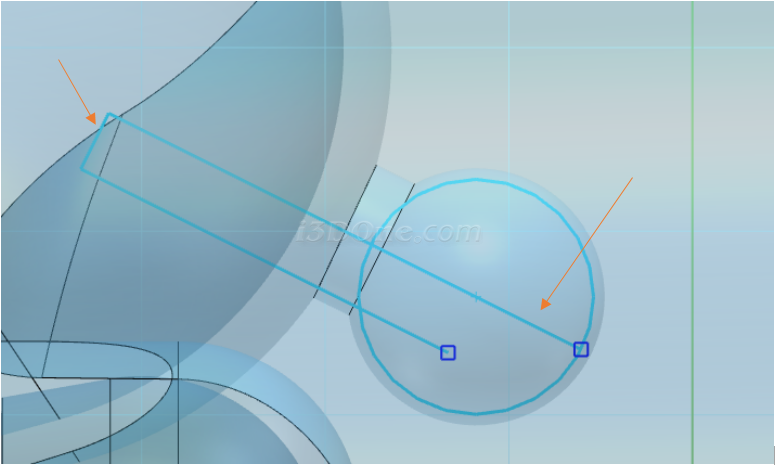

完成偏移,選擇圓命令,在如圖位置繪制圓,半徑為3.5
完成圓繪制,利用直線,將端口封住,如圖:
選擇裁剪命令,裁剪圖像,保留下圖圖形:

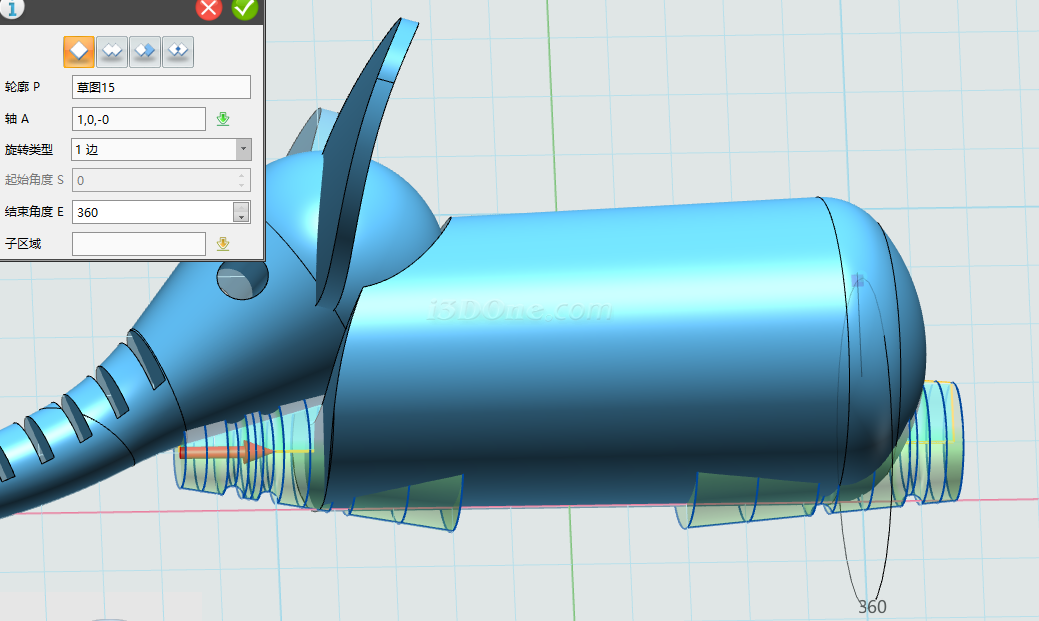

選擇旋轉命令,調整視圖顯示模式為線框模式,如圖:
完成旋轉。

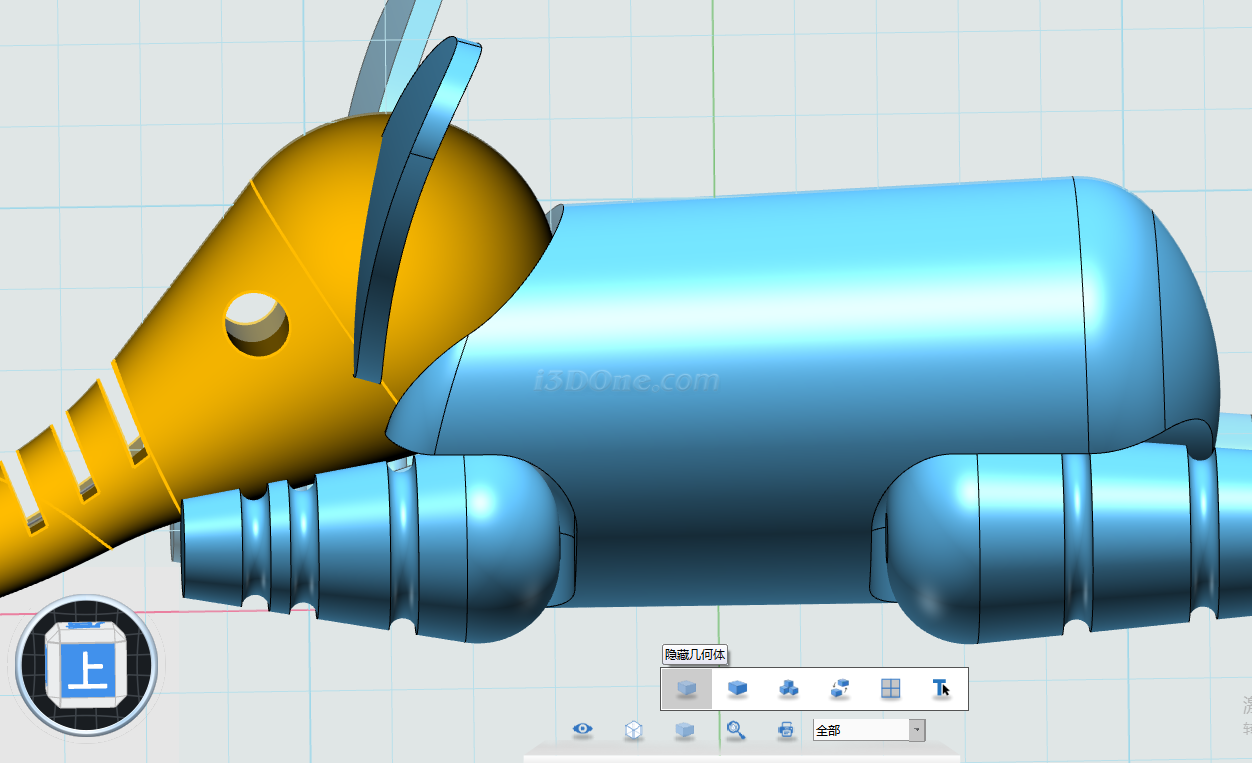

選擇隱藏命令,將頭部隱藏:

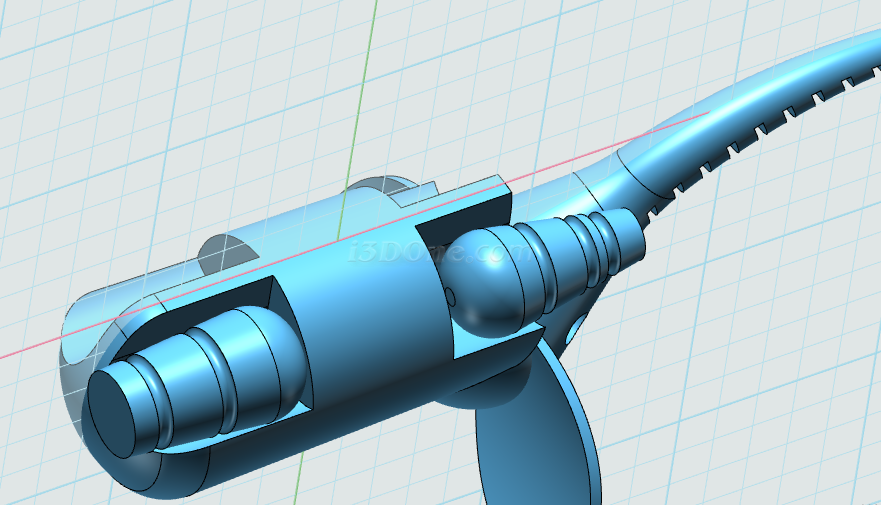

完成隱藏,選擇組合編輯命令,如圖,基體選擇身體部分,合并體選擇上步驟旋轉的實體:
布爾運算設為減運算,完成合并,如圖:
選擇顯示命令,將隱藏的頭部顯示出來。

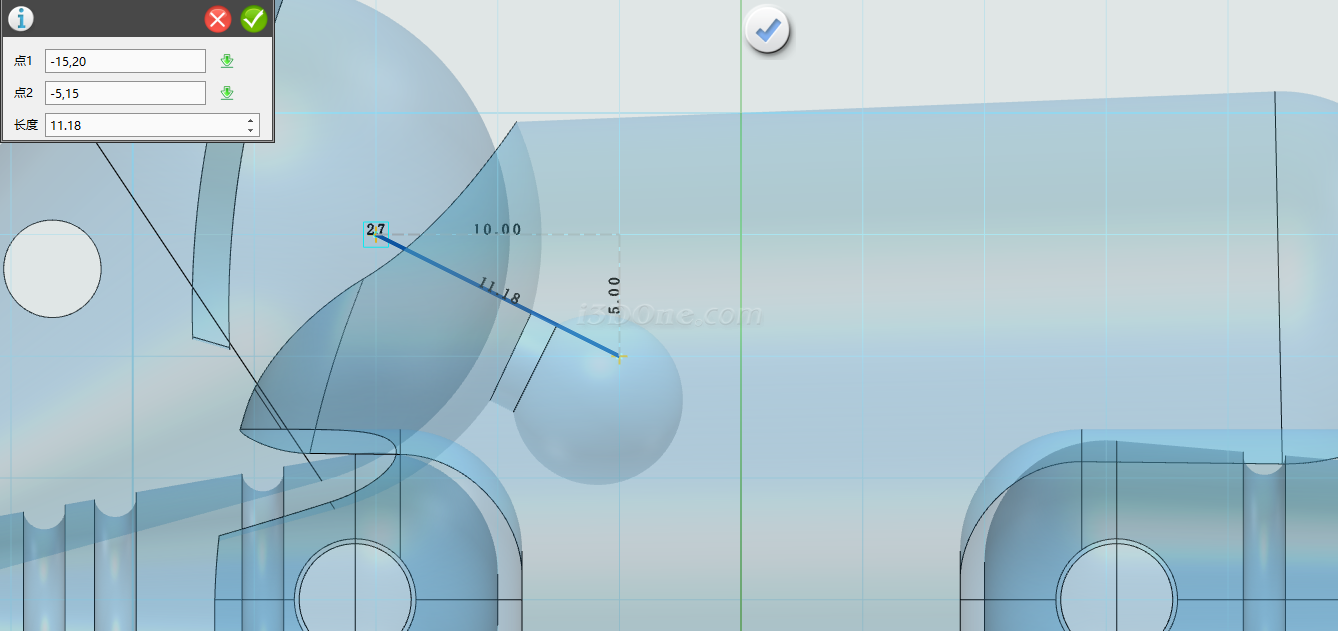

選擇直線命令,繪制平面選擇網格平面,繪制如圖圖形:

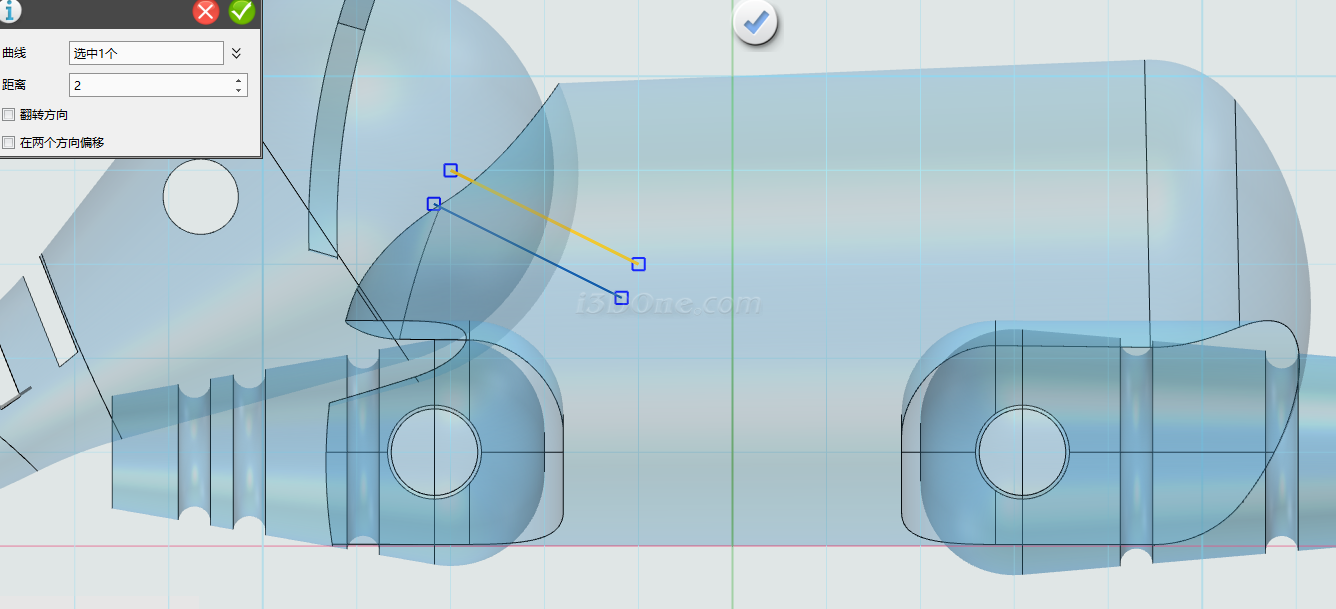

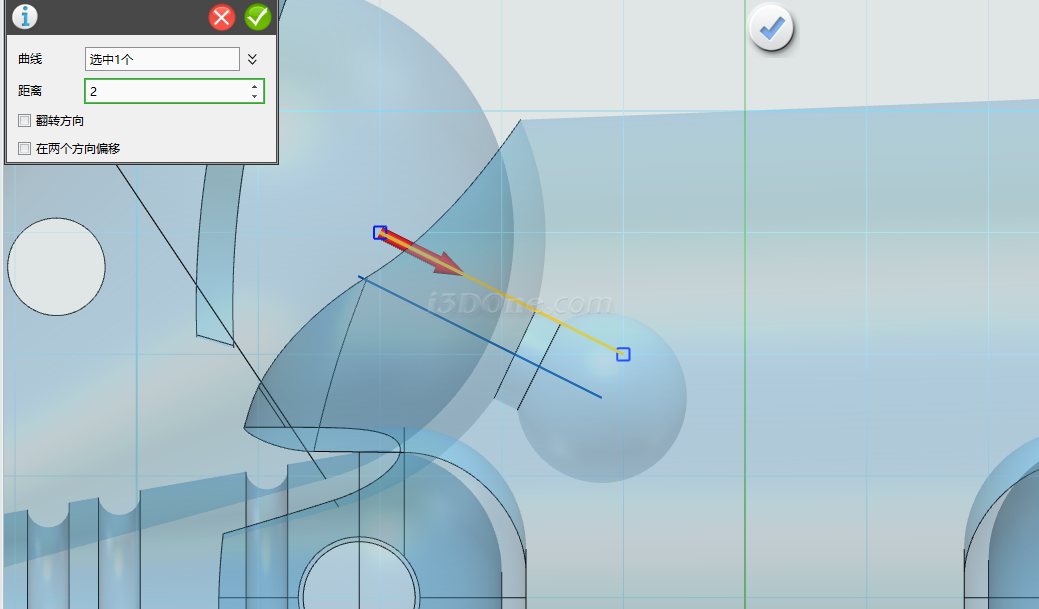

選擇偏移命令,偏移距離為2,如圖:

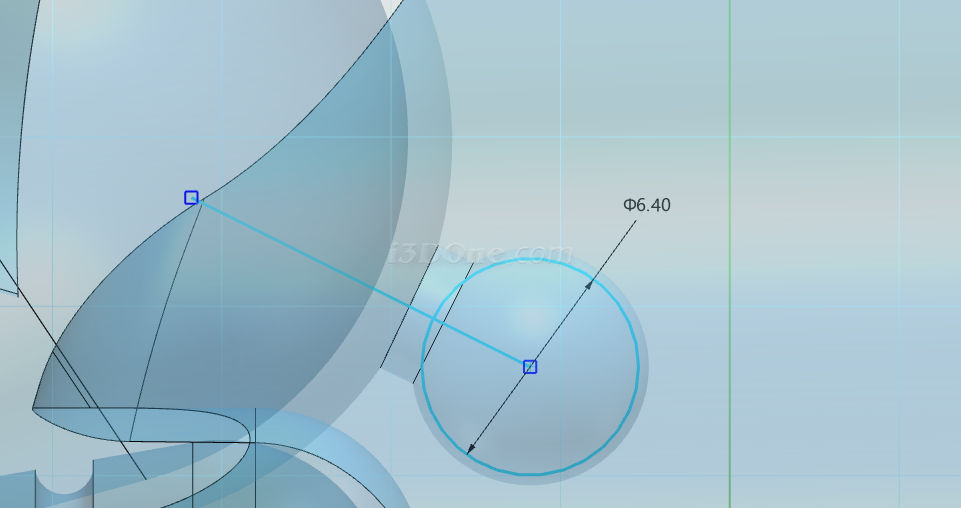

將第一條線刪除,選擇圓命令,在如圖位置繪制圓半徑為3.2

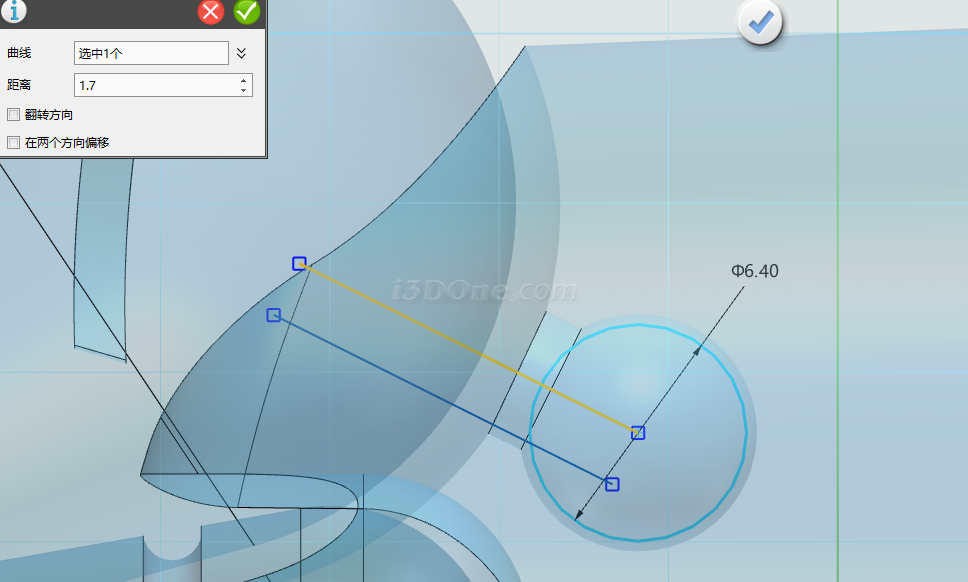

選擇偏移命令,偏移直線,偏移距離為1.7

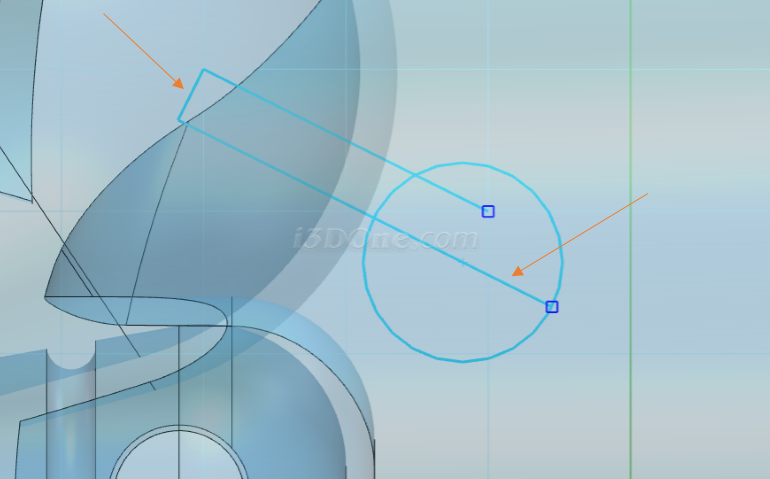

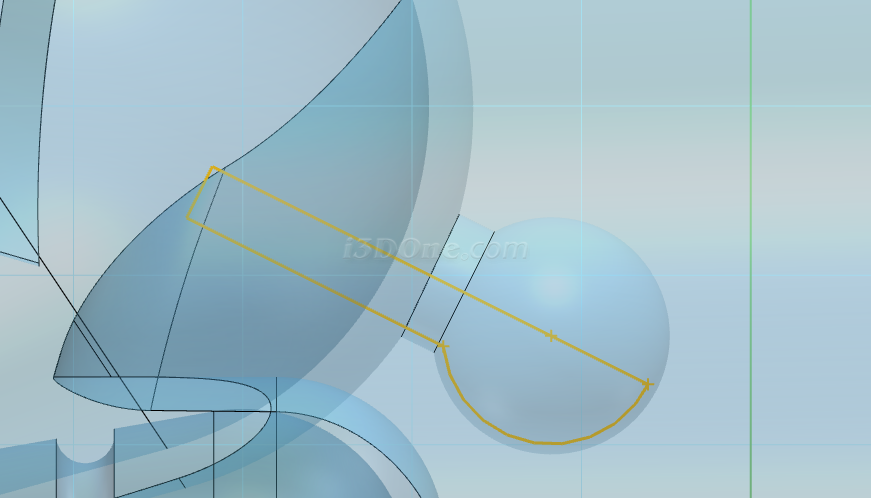

完成偏移,用直線將下圖開口處連接:
選擇單擊修剪命令,將圖形修剪為下圖圖形:

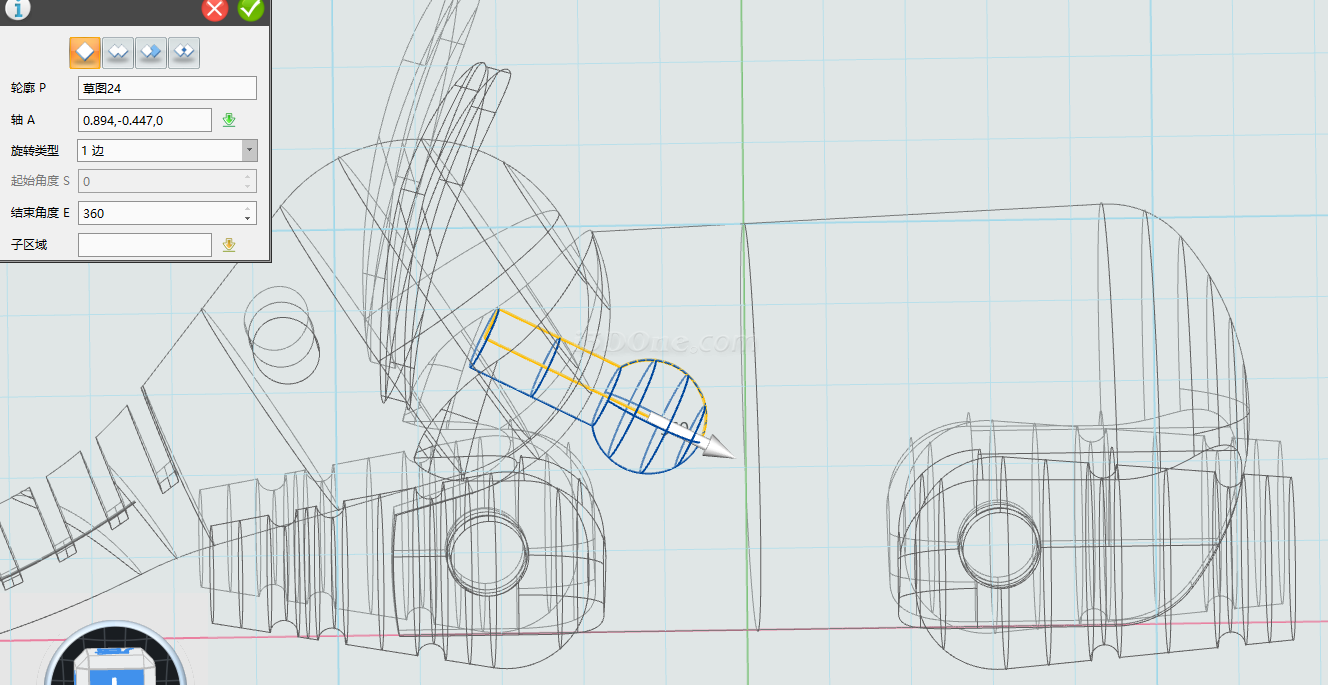

選擇旋轉命令,(調整視圖顯示模式為線框模式),此時布爾運算設為加運算:
完成繪制。
6、繪制象牙。

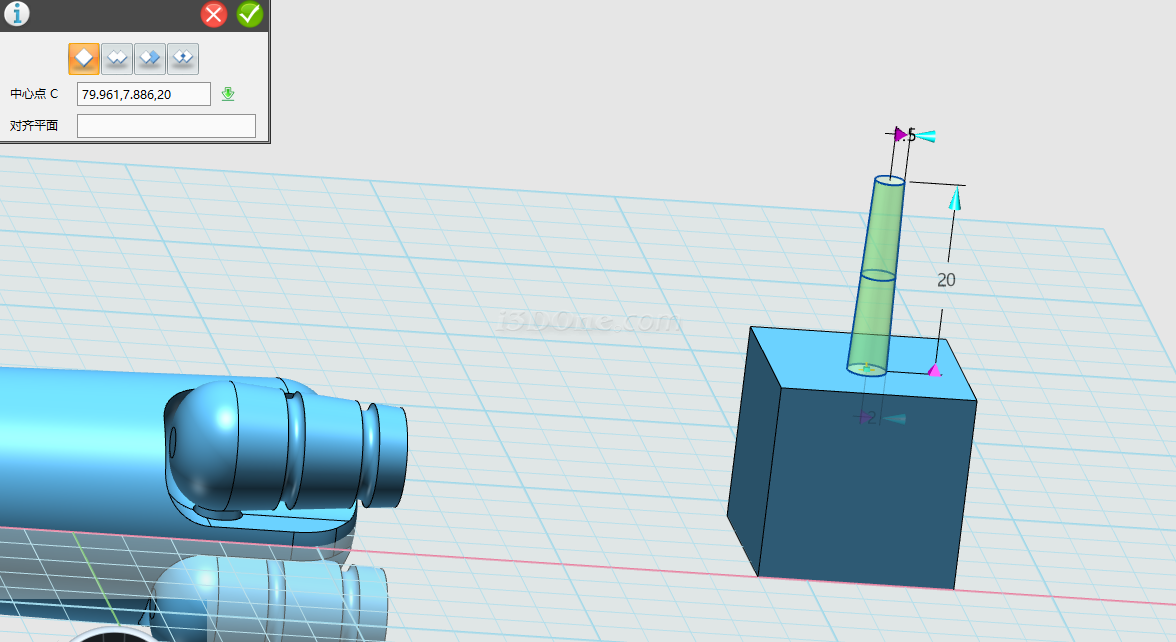

如圖,選擇圓錐體命令,在六面體上方繪制一個圓臺,頂部半徑為1.5,高位20,底部半徑為2,完成圓臺建立。

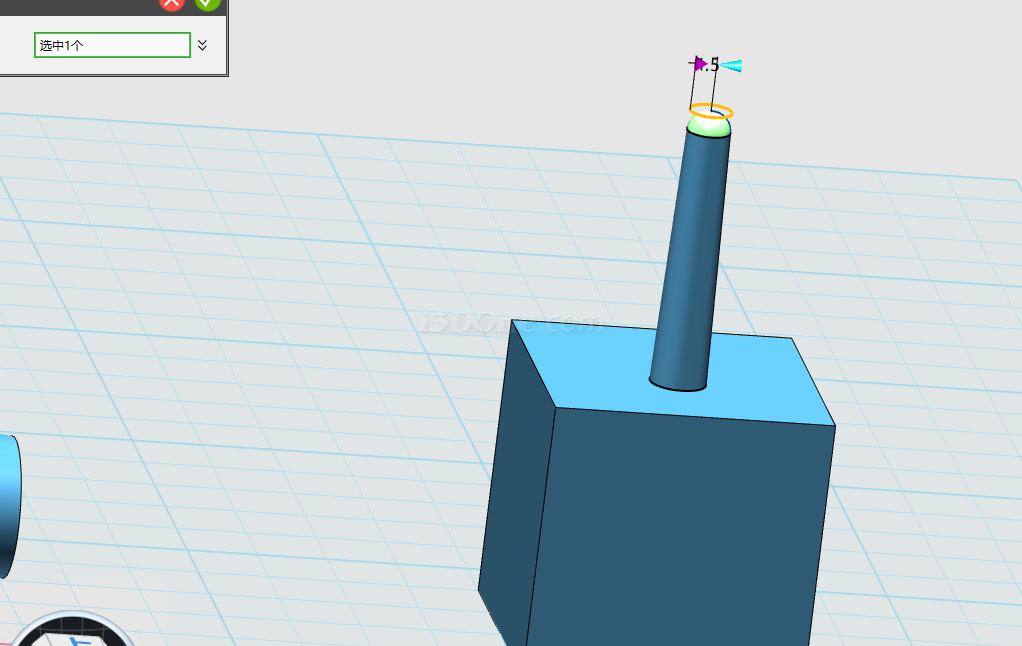

選擇圓角命令,在頂部位置添加圓角,半徑為1.5

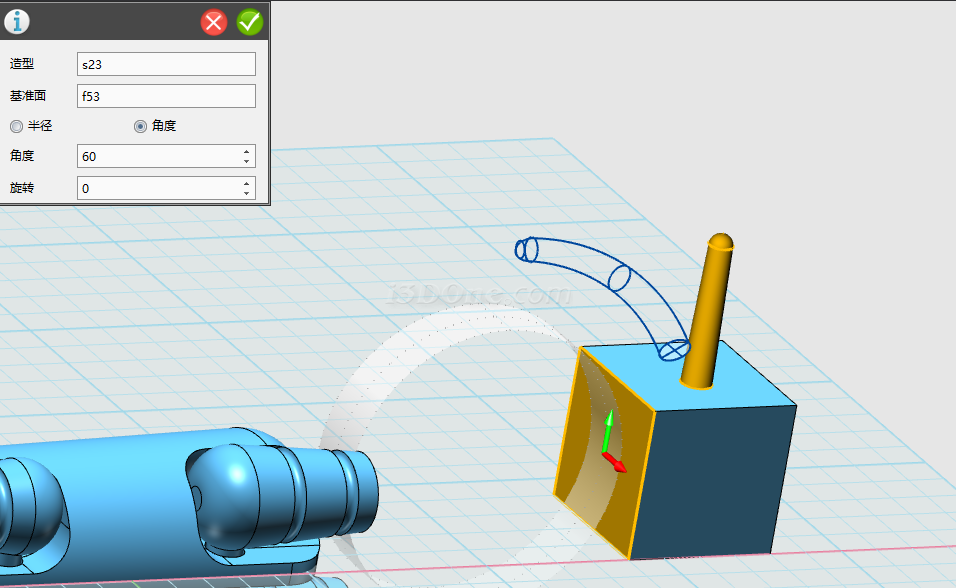

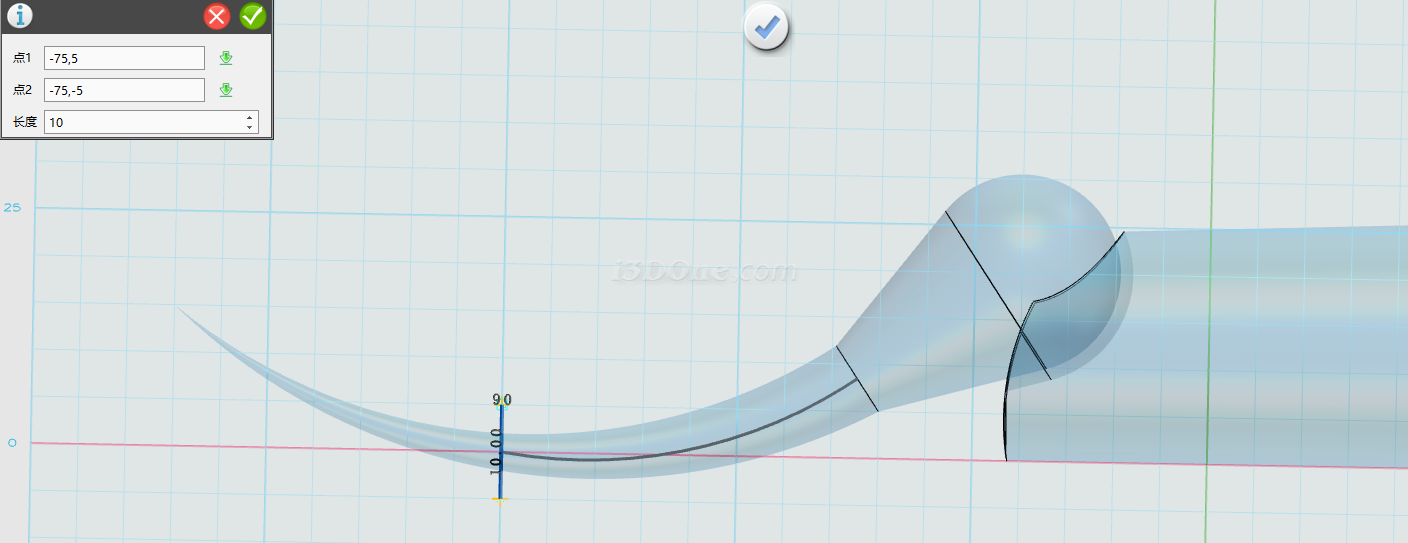

完成圓角繪制,選擇圓柱折彎命令,如圖,造型選擇圓臺,基準面選擇如圖所示平面,角度設為60°:
確定,完成圓柱折彎。
選擇移動命令,將象牙移動到如圖位置,此步驟請自行完成,位置可根據自己喜好判斷。

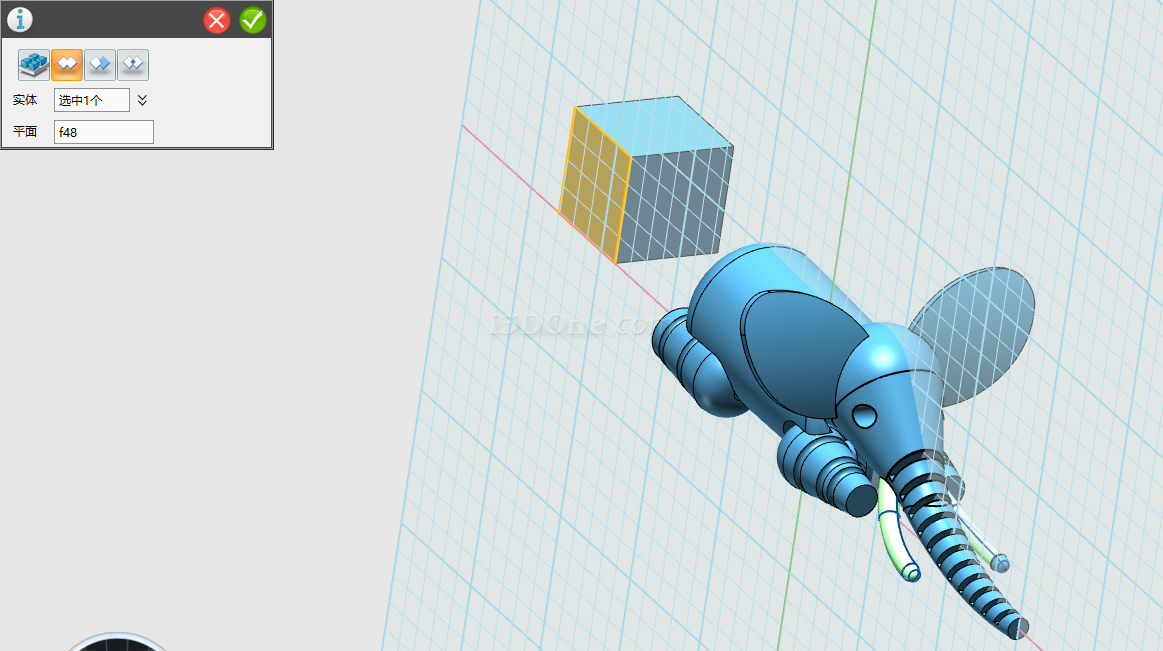

選擇鏡像命令,實體選擇象牙,鏡像面選擇如圖所示,布爾運算設為加運算:
完成鏡像。

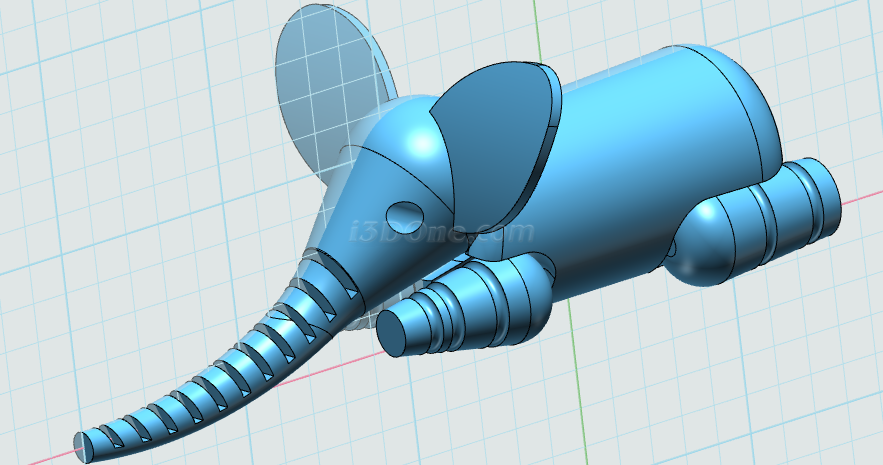

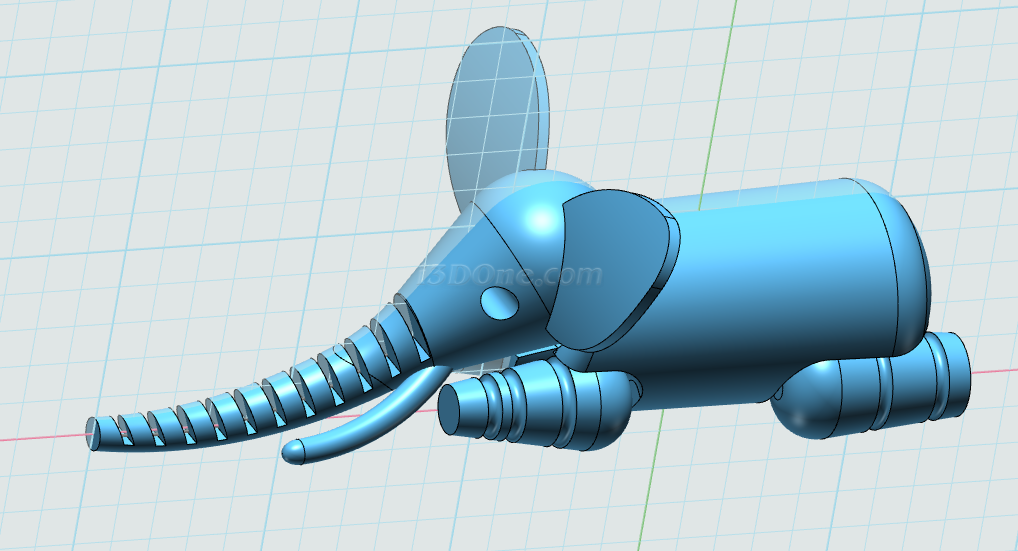

最后刪除六面體。完成可動小象繪制。
【小象模型下載】http://www.i3done.com/model/56300.html#ad-image-0。
3DOne免費下載及更多課程詳情:www.i3done.com
