沖壓是鈑金加工中最常見、最常用的加工工藝之一，其主要功能是為了滿足產品的結構特性，并在一定程度上提高材料的強度及機械性能。沖壓在金屬板材上最終的表現形態為凸包、臺階、法蘭等。這些特征在三維CAD軟件的鈑金設計中也比較復雜。本文將向大家介紹一下三維CAD軟件——中望3D的鈑金模塊中是如何生成沖壓特征的。

在中望3D中，針對沖壓特征設計的對應功能名稱為“凹陷”，該功能有“凹陷”和“喇叭口”兩種模式。

【凹陷模式】

我們先看一下“凹陷”的操作：單擊工具欄“鈑金模塊”中的“凹陷”功能圖標，系統將彈出“創建凹陷特征”對話框，如圖1所示。

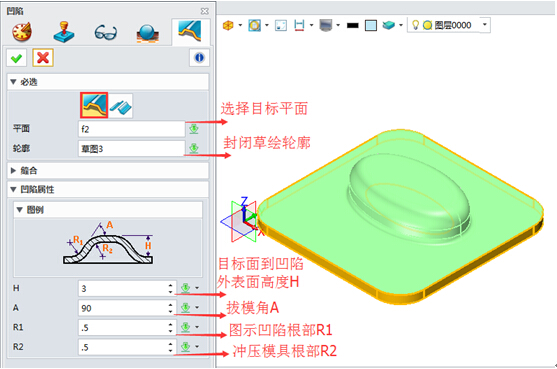

圖1凹陷特征操作界面

彈出對話框后，可按照以下步驟進行操作：

第一步，選擇需要目標平面；

第二步，選擇一個封閉的草圖輪廓，或者單擊鼠標中鍵，或者鼠標放在輪廓中按Enter鍵即可臨時創建一個草圖輪廓；

第三步，設置凹陷的參數（凸包的高度、沖壓角度、根部R角）；

這里需要注意：該功能只適用于封閉的草圖輪廓。

【喇叭口模式】

如果通過該功能直接生成沖壓法蘭壁，就得選用“喇叭口”模式，在普通的凹陷上創建一個喇叭孔，它是一種特殊的凹陷（即凹陷的蓋子被移除，且在頂部不會存在2個折彎）。詳細操作見圖2。

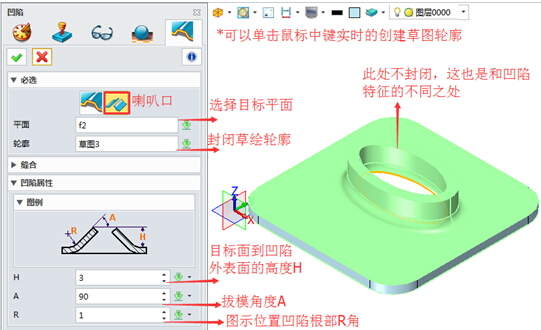

圖2喇叭口特征操作界面

通過上述兩個功能的介紹，相信大家都能體驗到，使用中望3D創建鈑金的沖壓特征是非常簡單便捷的：無需太多的條件限制，只要考慮特征的基本外形參數即可，還能直接對特征進行編輯。這不僅大大提升了設計效率，且不容易出錯。

接下來我們來了解中望3D鈑金模塊另外一個很有創意，并且非常實用的功能——“百葉窗”。該功能也是沖壓中常用的，它在實際加工中比沖壓多了一道半切的工序。如果在其他三維CAD設計軟件中生成這個功能效果，非常費勁耗時，但在中望3D中，卻簡單便捷多了。詳細操作我們可以參照圖3所示：

第一步，選擇創建百葉窗特征的面；

第二步，選擇一個封閉的草圖輪廓，或者單擊鼠標中鍵臨時創建一個草圖輪廓，或者鼠標放到輪廓上按Enter鍵進入草繪模式；

第三步，設置百葉窗的參數（定義百葉窗的外形及開口方向）；

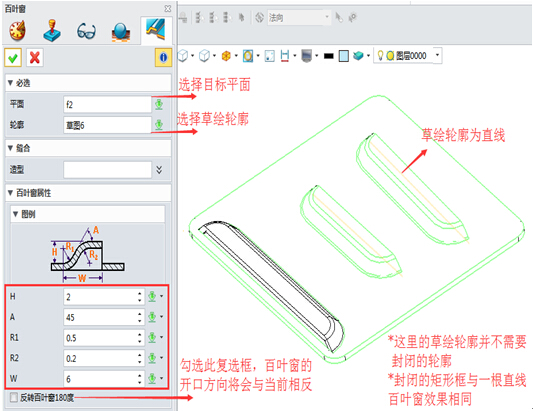

圖3百葉窗操作界面

這里需要注意：百葉窗中的草圖輪廓可以是封閉輪廓，也可以是多段線的。通過選擇草圖中多條線條，根據選擇草繪線條數目一次創建多個百葉窗。草圖可位于百葉窗的正面或反面。當在草圖上移動光標時，可顯示百葉窗的預覽圖，如圖4所示。

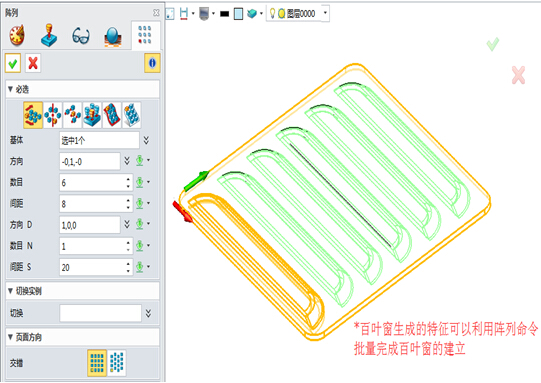

圖4百葉窗陣列效果

由于在實際生活中，百葉窗一般都是多個相同的特征進行疊加的效果，該特征如果能實現陣列，將會大幅度提升設計師的工作效率。中望3D“百葉窗”的這個獨有的功能就能很好地支持設計師達到這個效果。

中望3D的鈑金設計模塊，立足于用戶的使用需求，將一些原本需要繁瑣操作才能實現的效果，以最簡便、實用的方法就能輕易實現，對設計師來說絕對是提效的利器。
