蹺蹺板是我們每個小伙伴的校園回憶,還記得低年級的時候下課鈴聲一響,我們總三五成群,風風火火地沖去操場搶蹺蹺板玩嗎?隨著3DOne越來越多的融入到了我們的校園里,相信大家對三維建模和3D打印越發熟悉了,今天我們將手把手教大家制作大家最喜愛的蹺蹺板,還在等什么呢?
一.繪制底座。

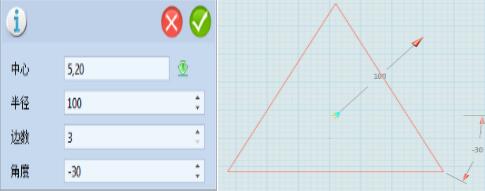

1.選擇繪制平面,點擊草圖繪制,選擇正多邊形,輸入半徑100,邊數,角度-30,可得如圖:

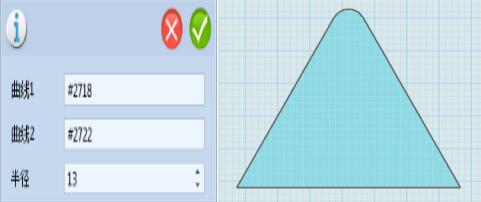

再選擇草圖編輯,點擊圓角,選擇三角形兩條腰,輸入半徑13,中鍵確定,可得:
2.選擇特征造型,點擊拉伸,選擇先前繪制的造型,輸入拉伸高度10,可得:

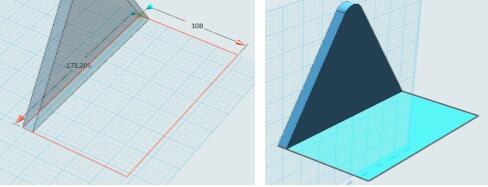

3.選擇繪制平面,點擊草圖繪制,選擇矩形,輸入如圖所示,長-173.205,高100,可得:
4.選擇特征造型,點擊拉伸,選擇繪制的矩形,輸入拉伸高度10,可得:

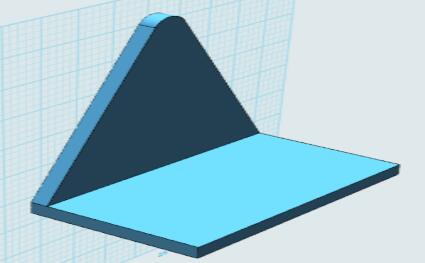

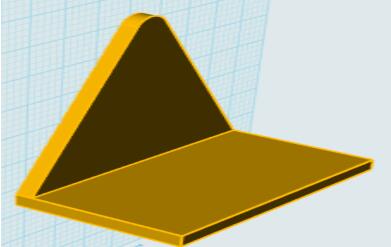

再選擇組合編輯,基體合并體分別任意選擇繪制的兩個造型,將其合并成一個造型,如圖:

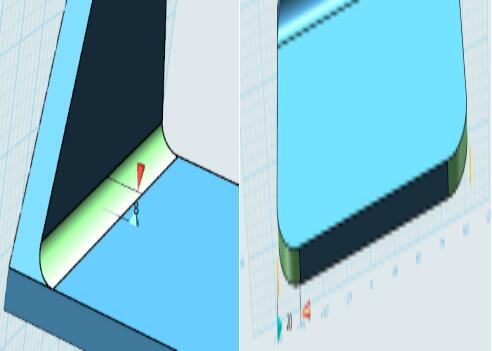

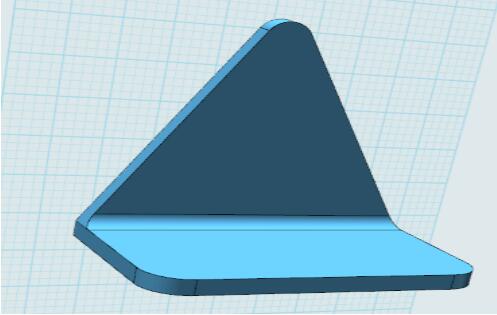

5.選擇特征造型,點擊圓角,選擇邊,分別輸入半徑8和20,如圖所示,可得:

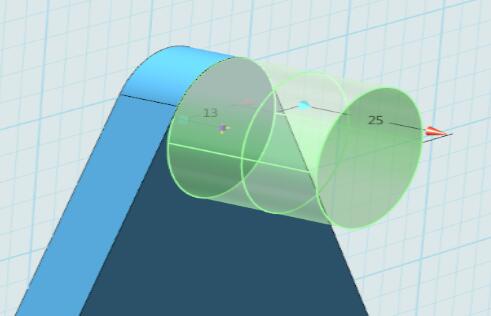

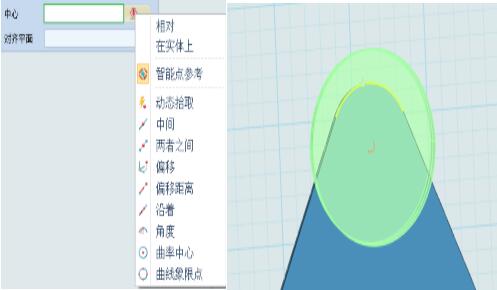

6.選擇基本實體,點擊圓柱體,中心選擇曲率中心,選擇圓弧邊,輸入半徑13,高度25,可得:

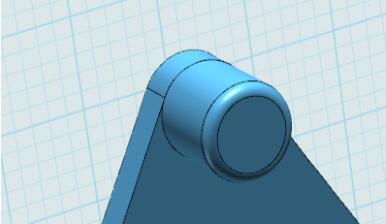

再選擇特征造型,點擊圓角,選擇邊,輸入半徑3,可得:

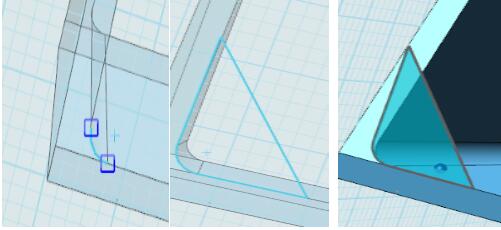

7.選擇繪制平面,點擊草圖繪制,選擇參照幾何體,選擇圓弧(如圖),再選擇直線,繪制水平直線長30,豎直直線長40,連接兩端點,中鍵確定可得:

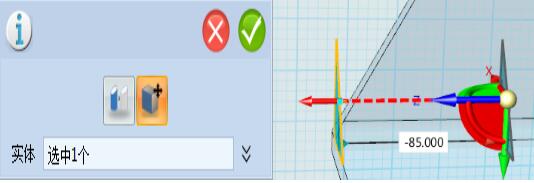

再選擇基本編輯,選擇移動,點擊動態移動,選擇先前繪制的草圖,選擇Z軸,輸入移動距離-80,可得:

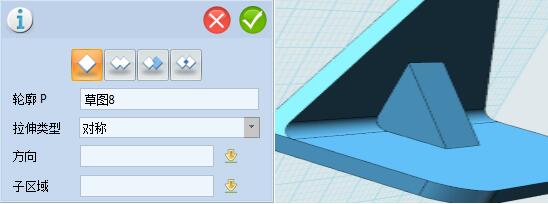

8.選擇特征造型,點擊拉伸,選擇先前繪制的造型,拉伸類型選擇對稱,輸入拉伸距離15,可得:

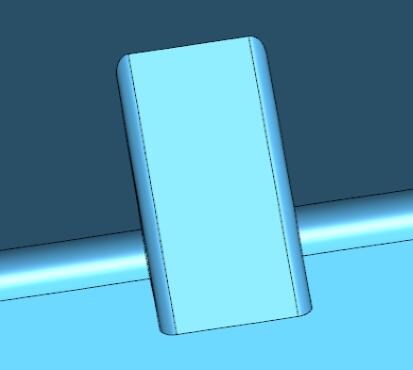

再選擇特征造型,點擊圓角,選擇邊,輸入半徑3,可得:
二.繪制杠桿。

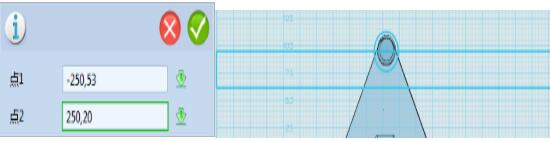

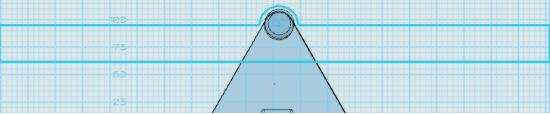

1.選擇繪制平面,點擊草圖繪制,選擇圓形,點擊曲率中心,參考圓形繪制半徑為18的圓形,再選擇矩形,輸入點1,點2,可得

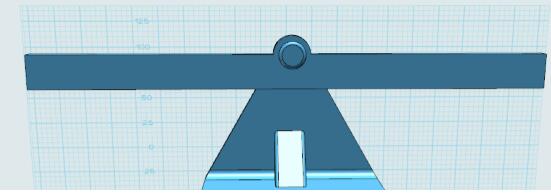

再選擇草圖繪制,點擊單擊修剪,修剪如圖,中鍵確定:
2.選擇特征造型,點擊拉伸,選擇先前繪制的造型,輸入拉伸距離13,可得:
3.選擇繪制平面,點擊草圖繪制,選擇圓形,點擊曲率中心,輸入半徑13.5,可得:

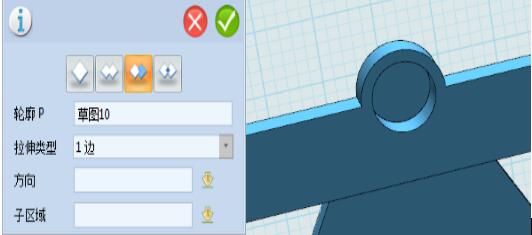

4.選擇特征造型,點擊拉伸,選擇先前繪制的圓形,選擇減運算,輸入拉伸距離-13,可得:

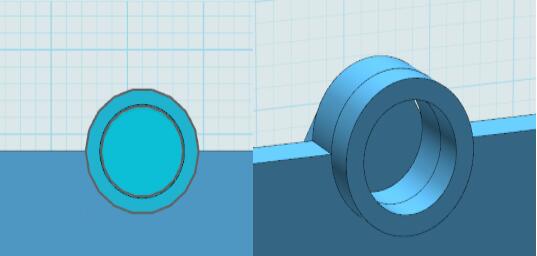

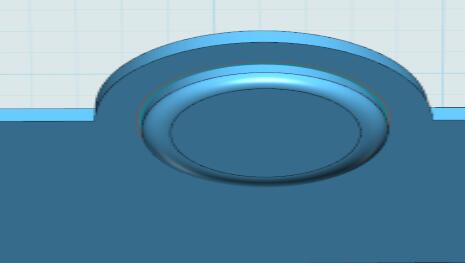

5.選擇繪制平面,選擇草圖繪制,點擊圓形,繪制兩個圓形,選擇曲率中心,分別輸入半徑18和13.1,再拉伸距離10,可得:

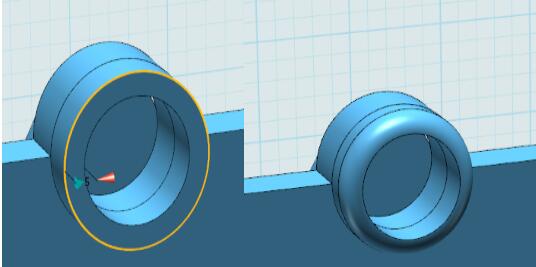

再選擇特征造型,選擇圓角,選擇邊,輸入半徑4.9,可得:

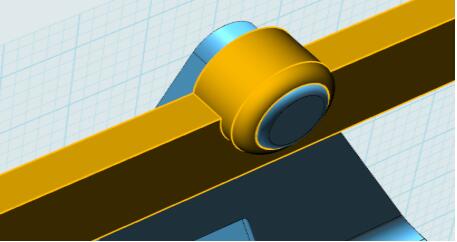

再使用組合編輯,選擇如圖,可得:

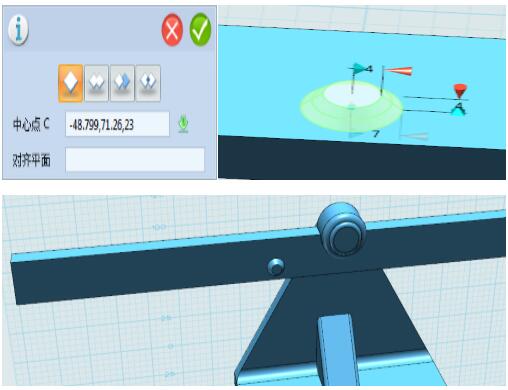

6.選擇繪制平面,點擊基本實體,選擇圓錐,輸入如圖,可得:

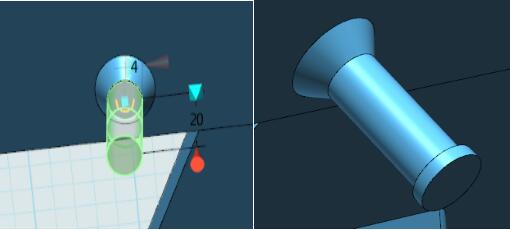

同理選擇圓柱,繪制兩個圓柱體,分別輸入如圖,半經4,高20和半徑5,高2 可得:

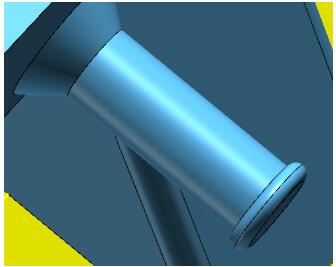

再選擇特征造型,點擊圓角,選擇圓柱上下兩條邊,輸入半徑1,可得:

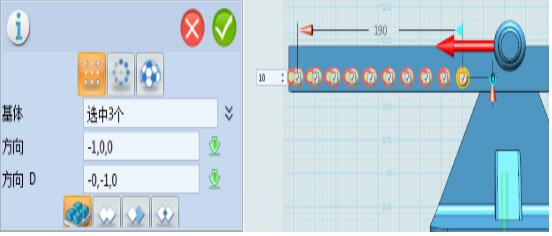

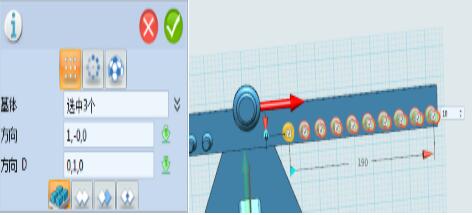

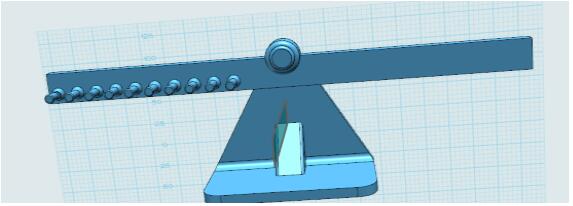

7.選擇基本編緝,點擊陣列,選擇先前繪制的實體,輸入如圖,數量10,長度190,可得:

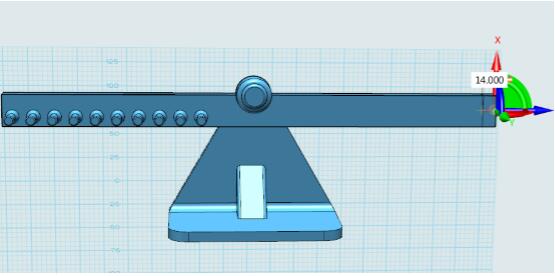

8.選擇基本編緝,選擇DE移動,選擇杠桿右邊平面,輸入距離14,可得:
9. 選擇中間平面繪制,點擊草圖繪制,選擇矩形,任意繪制一個矩形處于中間位置,如圖:
10.選擇基本編緝,點擊鏡像,實體選擇最右邊的造型,平面選擇剛繪制的平面,可得:
11.選擇基本編緝,點擊陣列,選擇鏡像所得的實體,輸入如圖,數量10,長度190,可得:

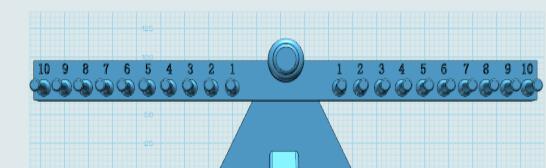

12.選擇繪制平面,點擊草圖繪制,點擊文字預制,輸入如圖,輸入文字1~10放置在圖示位置,可得:
13.選擇特征造型,點擊拉伸,選擇繪制的文字,點擊拉伸距離2,可得:

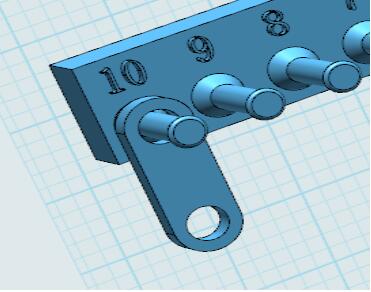

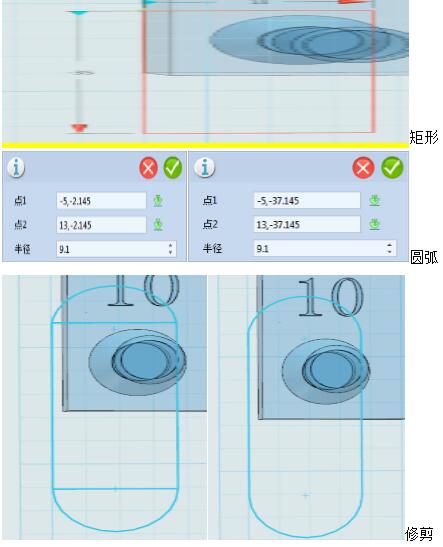

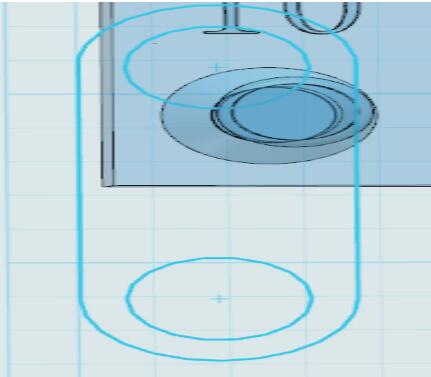

14.選擇繪制平面,點擊草圖繪制,選擇矩形,圓弧,通過以下參數繪制如圖,再點擊草圖編輯,單擊修剪,修剪可得:
再選擇圓形,上下分別繪制半徑為5.5的圓形,可得:
15.選擇特征造型,點擊拉伸,選擇先前繪制造型,輸入拉伸距離5,可得:

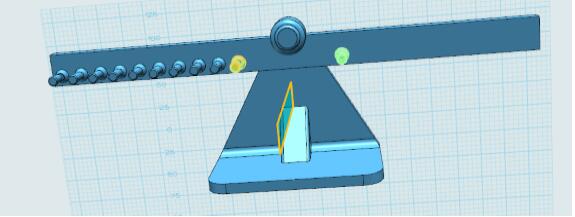

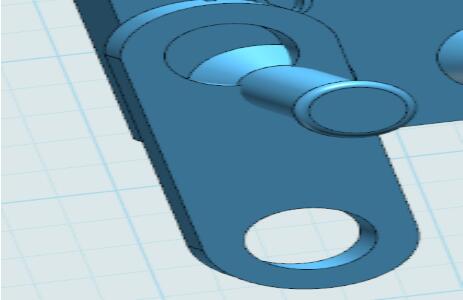

再選擇基本編緝,點擊移動,選擇動態移動移動到如圖位置:

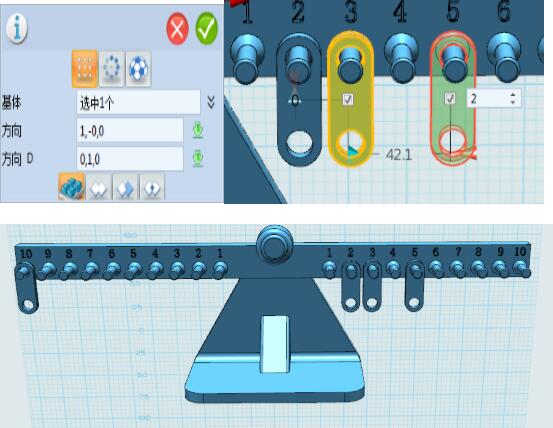

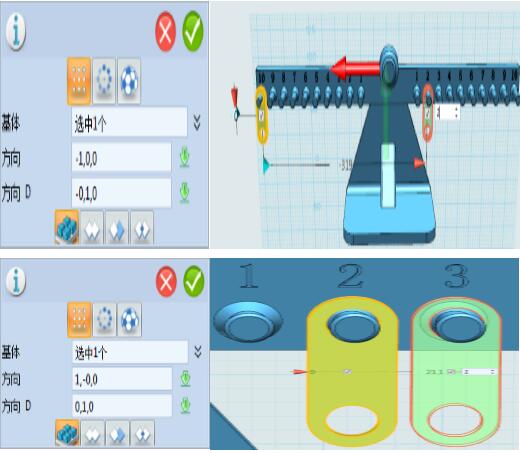

16.選擇基本編緝,點擊陣列,選擇先前繪制的造型,輸入如下數量2,距離分別為-319,21.1,42.1,可得:

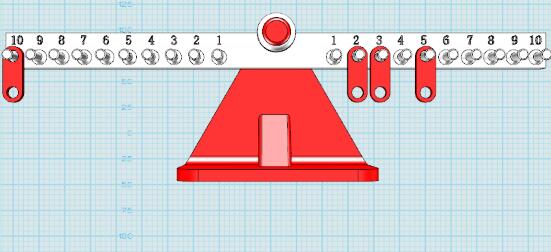

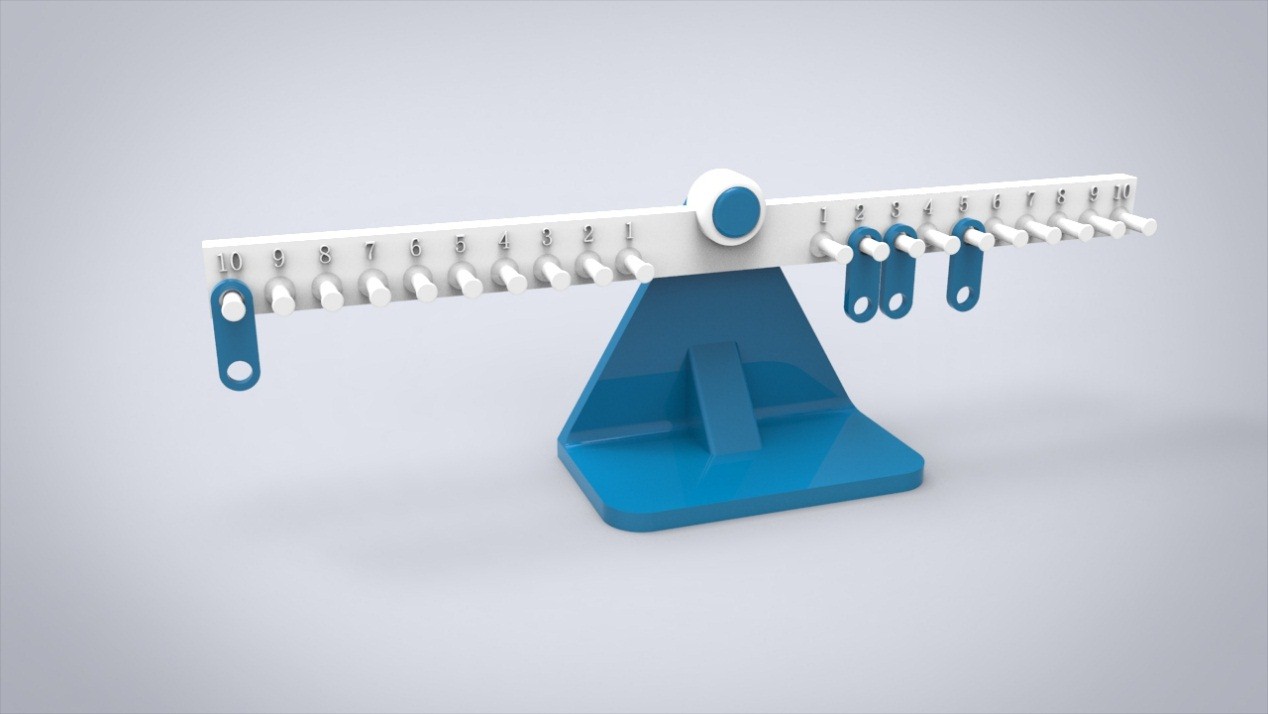

17.點擊材質渲染命令 ,添加自己喜歡的顏色,最終效果如圖所示:
【數字蹺蹺板模型下載】http://www.i3done.com/model/58500.html#ad-image-0
3DOne免費下載及更多課程詳情:www.i3done.com
