拉伸、切除、拔模、圓角、陣列等CAD功能是設計師在三維設計過程中經常使用到的基礎功能。本文以煙灰缸的設計過程為實例,來一起體驗中望3D的拉伸、拔模、倒圓角、陣列等基礎功能在產品設計中的綜合應用能力。

本文以煙灰缸這個常見的小物品為實例,通過這個例子跟大家一起梳理下煙灰缸的設計思路,同時也加強一下對中望3D的拉伸、拔模、倒圓角、陣列等基礎功能的綜合運用能力。

圖1就是本次實例中我們需要完成的煙灰缸效果圖。

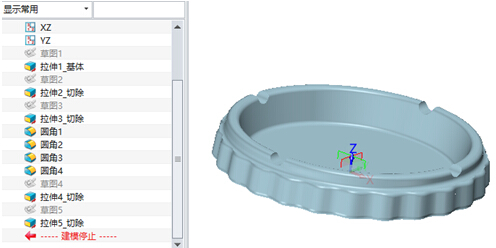

圖1煙灰缸模型和設計樹

下面我們來介紹下煙灰缸的設計思路:

第一步:繪制草圖。

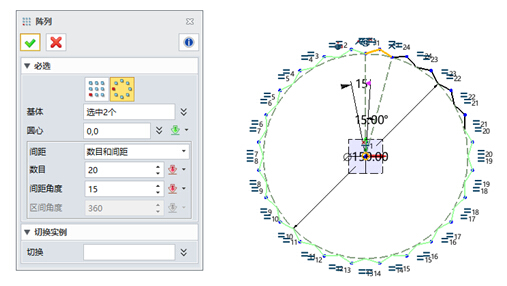

根據煙灰缸的造型情況,運用“陣列”功能,繪制出煙灰缸外部輪廓,如圖2所示。


圖2煙灰缸外部輪廓草圖

第二步:拉伸基體。

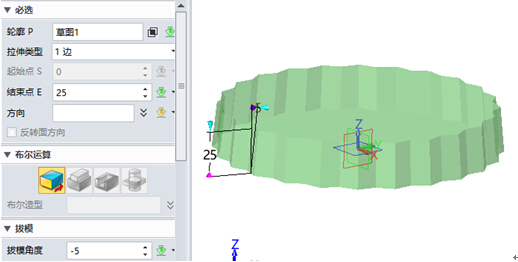

如圖3所示,對基體進行拉伸,拉伸高度可根據設計師的想法來設定,本例子中,筆者設定拉伸高度為25,拔模角度為-5。


圖3煙灰缸基體拉伸

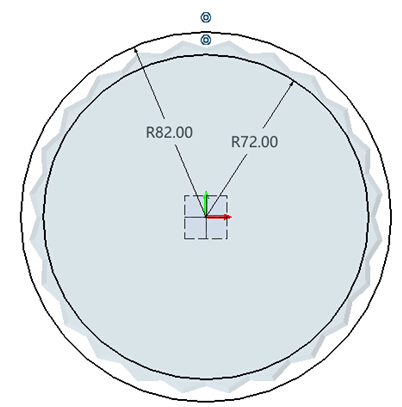

第三步:繪制煙灰缸頂部草圖。 如圖4所示,選擇煙灰缸基體頂部面作為平面,然后繪制草圖。


圖4以煙灰缸基體頂面為平面繪制草圖

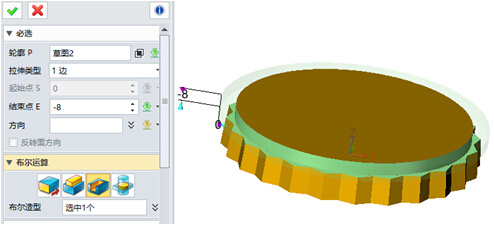

第四步:煙灰缸基體拉伸切除。

通過布爾運算“減運算”對煙灰缸基體進行拉伸切除,如圖5所示。


圖5拉伸切除煙灰缸基體

第五步:繪制煙灰缸腔體。

如圖6所示,進行草圖繪制,然后通過拉伸、拔模、切除功能處理好煙灰缸腔體,拉伸草圖選擇布爾“減運算”,拔模角度輸入15度。


圖6繪制煙灰缸腔體

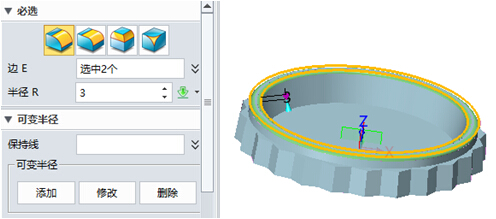

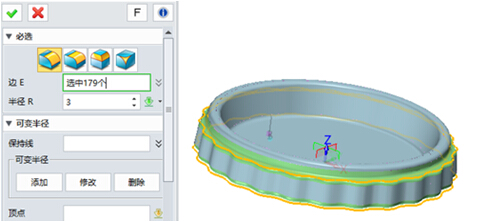

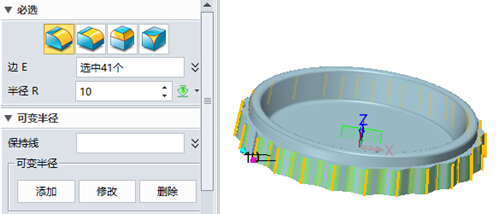

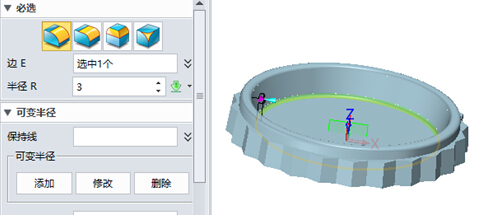

第六步:對各個部位進行倒圓角。 倒圓角的各個操作可參考圖7。


圖7-1 頂部輪廓倒角


圖7-2 底部內測輪廓倒角


圖7-3 外部輪廓倒角一圖


圖7-4 外部輪廓倒角二

第七步:閣煙槽設計。

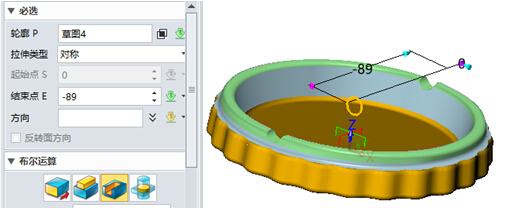

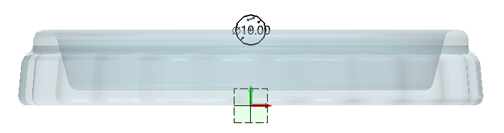

選擇zx平面繪制草圖,拉伸切除形成擱煙槽,如圖8所示。



圖8拉伸切除形成擱煙槽

選擇zy平面,重復上面操作,繪制草圖,拉伸切除,完成另外幾個閣煙槽的設計,這樣就完成最后煙灰缸的模型設計了,如圖9所示。

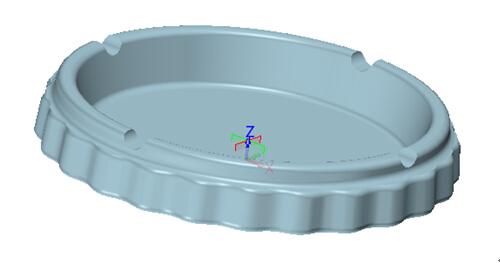

圖9煙灰缸模型

小結:我們身邊有不少小物件其實設計起來并不復雜,只要你掌握基本的產品三維設計概念,會運用拉伸、切除、拔模、圓角、陣列等基礎功能,你也可以根據自己的想法,設計出自己喜歡,獨具特色的產品。中望3D是一款易學易用的三維設計軟件,即使你是零基礎,也能通過內置的“邊學邊用”,已經官網“實例教程”的各種教學資源,快速輕松上手!
